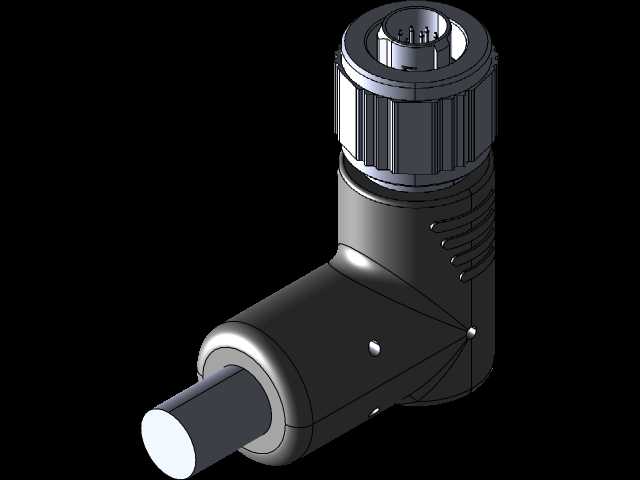

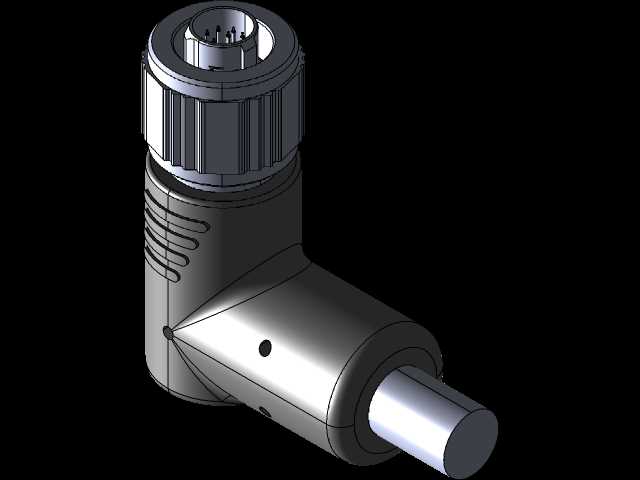

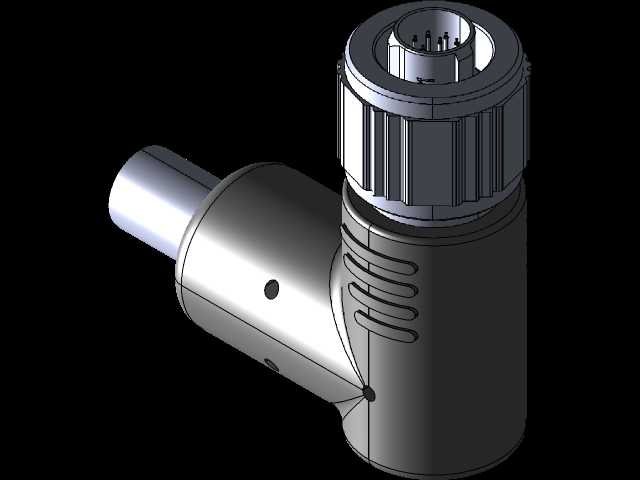

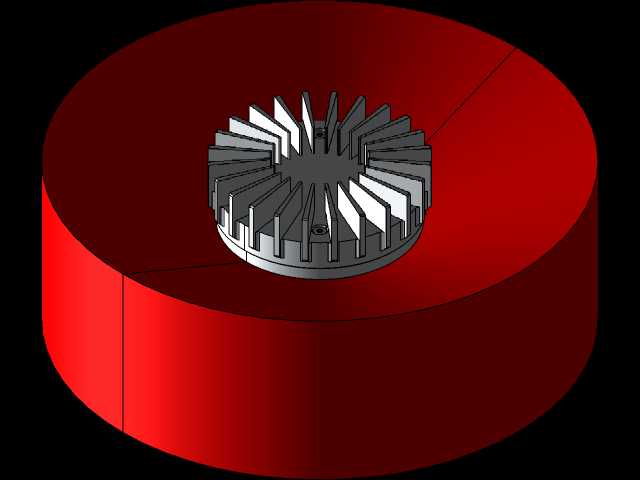

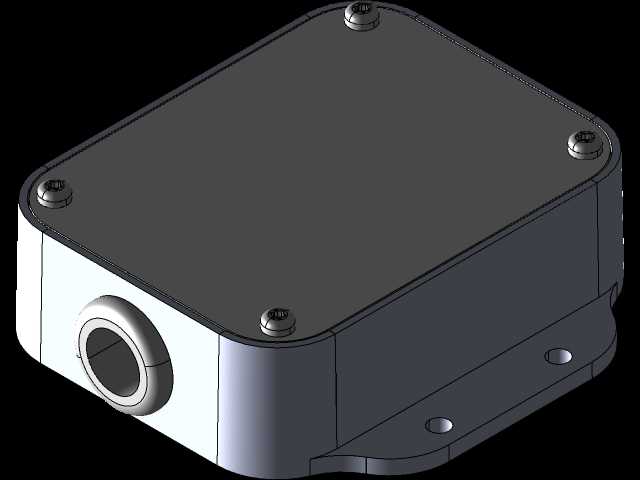

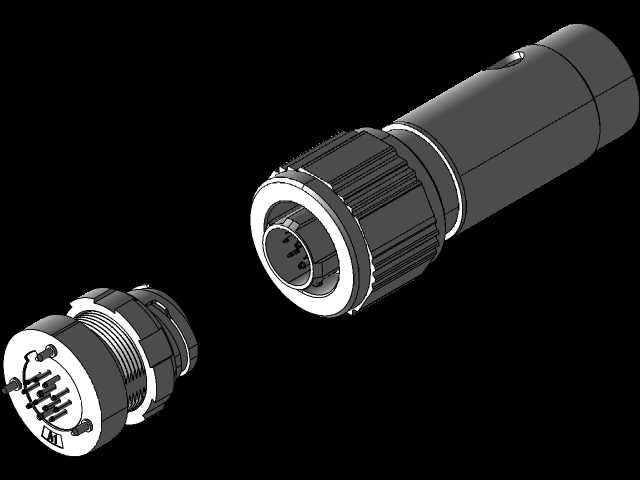

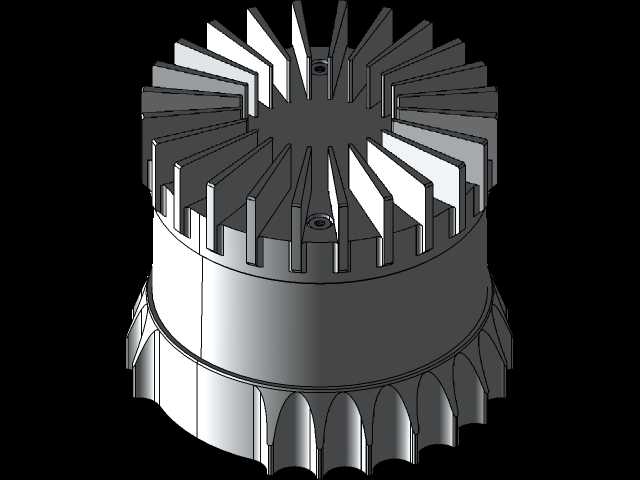

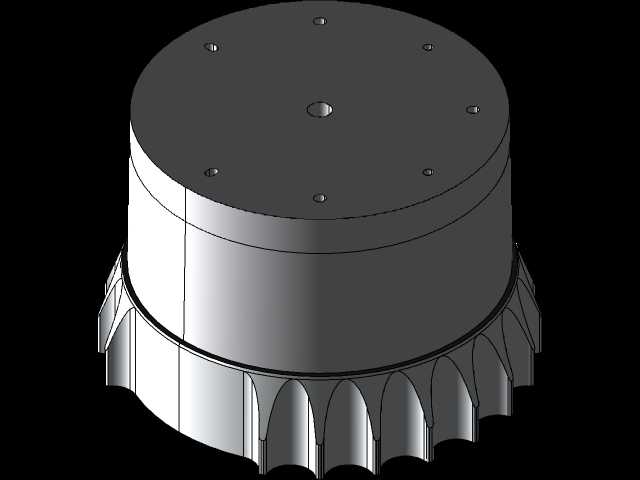

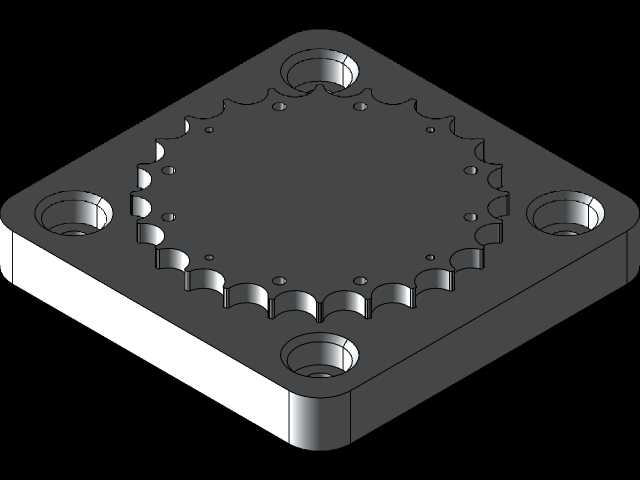

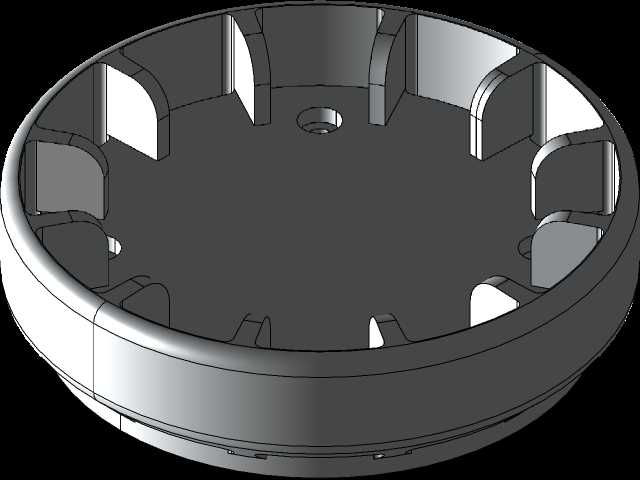

直角弯角式激光雷达传感接头结构

这款弯角式激光雷达连接部件，主要服务于自动驾驶环境感知、工业AGV导航、测绘无人机避障、服务机器人空间定位等场景的硬件集成环节，作为激光雷达本体与车载/机载/设备端主控单元之间的信号传输衔接载体，承担高速点云数据传输、供电回路连通、安装应力缓冲的核心作用。从结构设计逻辑来看，采用90度直角弯转的壳体布局，是为了适配设备内部局促的布线空间——很多移动机器人、无人车的雷达安装位紧贴设备壳体侧壁，直插式接头会占用过多垂直方向空间，甚至与周边结构件产生干涉，弯角结构能让线缆顺着设备壁面平顺排布，避免线缆过度弯折导致的线芯断裂、屏蔽层破损问题，同时降低接头部位受到的外部拉扯应力。壳体主体采用硬质工程塑料注塑成型，表面做了防滑滚花处理，对应接头锁紧螺母的位置做了等距竖向棱边设计，方便操作人员徒手完成锁紧操作，无需额外借助卡钳等工具，在现场装配、后期运维更换时能大幅提升作业效率。接头两端分别对应雷达端接口与线缆端接口，雷达端采用带定位卡槽的圆形插接结构，插接到位后通过旋转锁紧螺母实现径向固定，能承受设备运行过程中产生的持续振动，不会出现松脱断连的情况；线缆端做了多级阶梯式的防弯折护套结构，从接口根部向外逐步降低护套硬度，分散线缆反复弯折时的应力集中点，延长线缆的弯折使用寿命。从安装边界来看，该部件的弯角转折处做了圆弧过渡处理，没有尖锐棱角，安装时不会刮伤周边线缆或设备壳体，整体径向最大尺寸适配主流OS1系列激光雷达的安装接口标准，锁紧后突出雷达本体的轴向长度控制在合理区间，不会额外增加雷达整体的安装占用空间，能兼容现有大部分激光雷达的安装支架设计，无需对原有支架做二次改造即可完成装配。壳体上预留的小型定位凸点，对应雷达接口上的定位凹槽，能避免插接时出现针脚错位的问题，从结构上防呆，降低现场装配的出错概率。内部走线通道做了平滑圆弧过渡，没有直角硬转折，能减少线缆穿设时的阻力，同时避免线芯被内部棱边割伤，屏蔽层的压接位置做了内嵌式设计，装配后屏蔽层能完全覆盖接头衔接缝隙，减少外部电磁信号对高速点云数据传输的干扰，保障雷达点云数据传输的稳定性，避免出现点云丢帧、数据延迟的问题，适配工业场景、户外车载场景下复杂的电磁环境使用需求。
