FRC竞赛机器人可调聚光灯摄像机安装支架

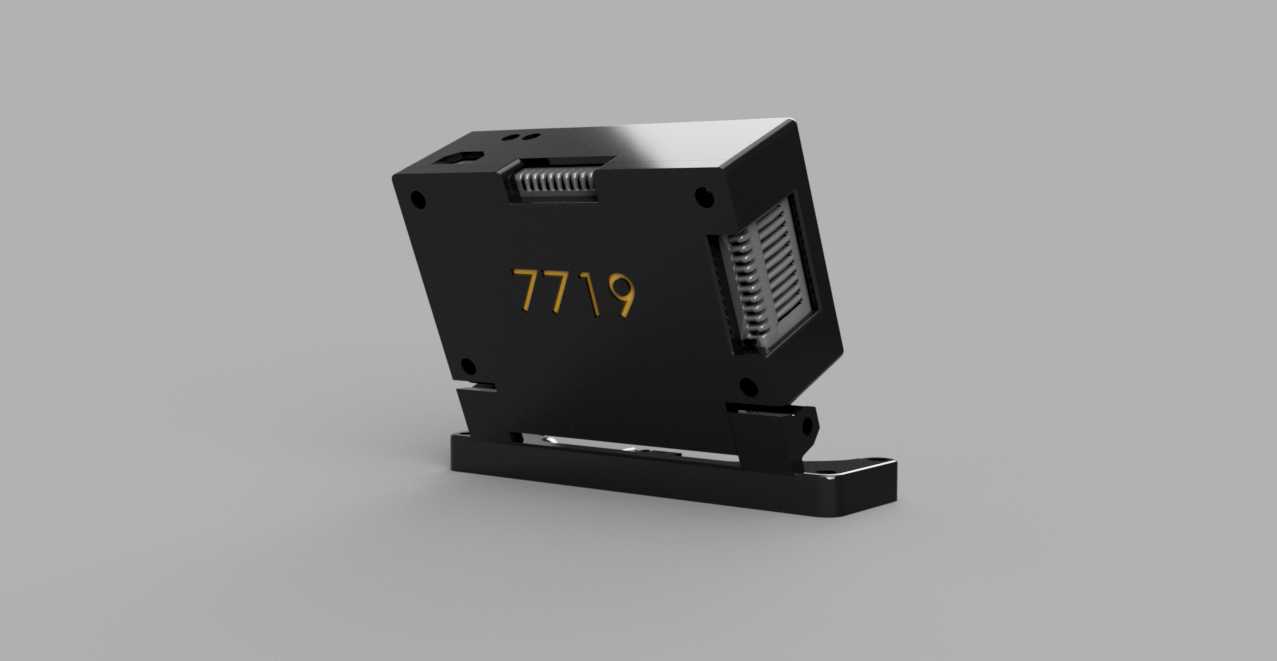

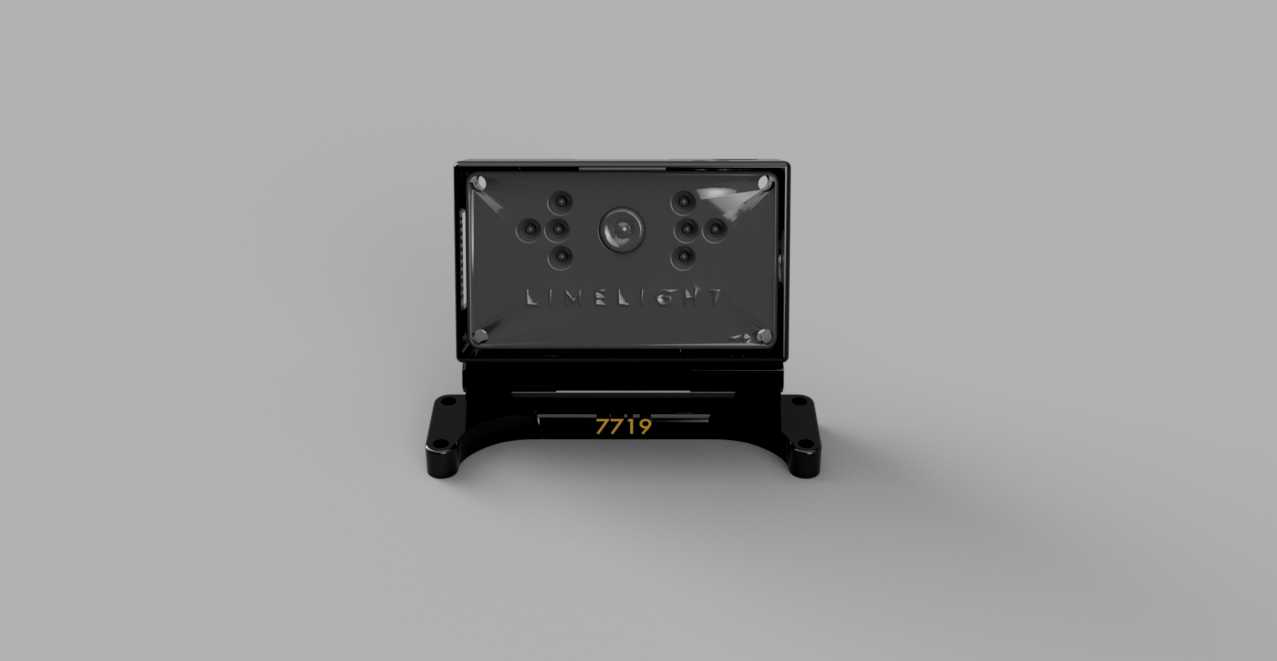

在青少年机器人竞赛的备赛实操环节，视觉采集组件与辅助照明的安装适配一直是结构组需要反复打磨的细节，这款适配FRC7719号参赛机器人的支架，正是针对竞赛场景下的视觉补光与摄像头固定需求设计的。从实际赛场使用来看，机器人在完成物料拾取、路径识别、对抗攻防等任务时，赛场光线条件复杂，顶光容易在操作面形成阴影，侧光又可能造成视觉识别过曝，单独布置聚光灯和摄像头往往会出现视角错位、固定件干涉运动部件的问题，这款支架将两类组件的安装位集成在同一结构上，从根源上避免了光轴与摄像头采集轴偏移的问题。结构设计上，支架主体采用盒式承托结构作为基础安装基座，基座上预留了对应机器人上层框架的安装孔位，可直接通过标准紧固件固定在机器人前端的铝型材框架上，不需要额外加工转接板，降低备赛阶段的加工工作量。旋转调节部分的铰接结构做了限位设计，最大旋转角度可达160度，足够覆盖从机器人正前方地面到前方高处目标的视野范围，铰接处的支撑螺栓采用0.5厘米直径的标准件，赛场出现损耗时可以直接替换通用五金件，不需要定制非标零件。聚光灯安装位做了弧形抱箍结构，能够适配竞赛常用的圆柱形聚光灯筒身，安装后不会因为机器人快速移动、碰撞产生的震动出现灯体滑移；摄像头安装位则设计了嵌入式卡槽，摄像头装入后可以通过侧边的顶丝固定，避免高速启停时摄像头出现位移导致视觉识别参数失效。考虑到竞赛过程中机器人可能出现的碰撞接触，支架的边角都做了圆角过渡处理，没有尖锐外伸结构，既不会刮擦赛场道具，也能降低碰撞时支架本身的应力集中风险。安装边界方面，支架整体外轮廓没有超出机器人常规的前端安装空间，向后延伸的盒体部分可以容纳摄像头的接线接头，避免线材外露被其他部件勾扯，聚光灯安装后灯体的转动范围不会和机器人的抬升机构、拾取机构产生运动干涉，在调整照射角度时可以沿着铰接轴顺畅转动，调整到位后拧紧支撑螺栓即可锁死角度，不需要额外的锁紧结构。实际测试中，这款支架在机器人全向移动、快速转向、机构抬升的全动作流程中，都能保持聚光灯照射范围与摄像头采集视野的匹配，在低光照赛场环境下能够为视觉识别提供稳定的补光，同时不会增加过多的前端重量，避免影响机器人的重心平衡。
