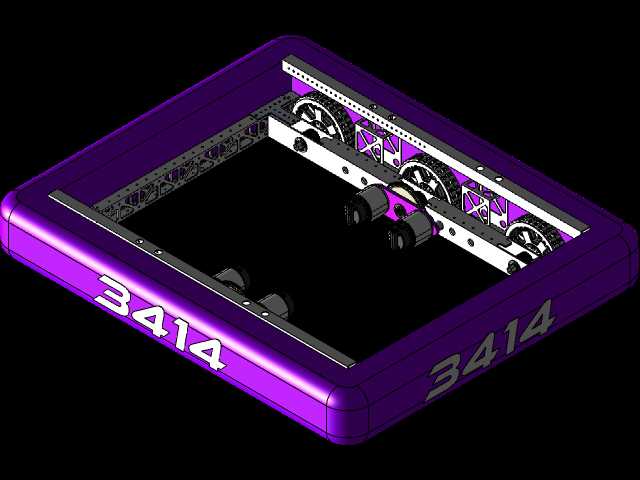

FRC竞赛机器人猎鹰500传动系统结构

该结构为竞技类移动机器人的核心动力传输单元，主要服务于FRC类青少年工程竞赛的机器人底盘动力输出场景，承担将电机扭矩平稳传递至行走轮组、保障机器人在对抗类赛场完成快速启停、变向移动、冲撞对抗等动作的核心作用。整套传动结构被集成在1.5英寸×2英寸×1/8英寸规格的矩形铝管框架内部，铝管本身作为结构承力件，既为内部传动部件提供安装基准，也作为底盘侧围的防护结构，可承受赛场内的常规碰撞冲击，避免传动部件受外力错位损坏。动力输入端适配Falcon 500无刷电机的安装接口，电机输出轴直接对接一级传动轮，通过15mm宽度的HTD同步带实现动力传递，同步带传动的选型兼顾了传动效率与缓冲能力，可抵消机器人急停、碰撞瞬间的冲击载荷，避免齿轮硬连接出现的断齿、轴变形等问题。传动路径上采用定制皮带轮，轮系的中心距经过反复校核，既保证同步带的张紧力处于合理区间，避免长期运行出现跳齿、打滑问题，也控制了整套传动单元的横向占用空间，为底盘上的其他功能机构预留安装位置。整套传动结构的重量控制在25磅左右，在保证结构强度的前提下尽可能降低自重，提升机器人的移动灵活性与动力冗余。齿轮箱部分采用单级两级传动布局，在有限的安装空间内实现合理的减速比，匹配无刷电机的高转速特性，让轮组输出扭矩满足机器人带载移动、爬坡、推挤对抗的需求。设计过程中充分考虑了赛场维护的便捷性，铝管框架上预留了同步带张紧调节的操作空间，无需完全拆解底盘即可完成皮带张紧度调整、易损件更换等操作，适配竞赛场景下快速检修的需求。轮系的安装座采用模块化设计，与铝管框架通过定位孔连接，装配时无需反复调校同轴度，可大幅缩短机器人的装配调试周期，也方便参赛队伍根据赛场策略快速更换不同直径的行走轮，调整机器人的移动速度与扭矩输出特性。整套结构的所有安装孔位均遵循FRC竞赛的通用安装规范，可兼容多数标准竞赛机器人的底盘安装接口，无需额外加工转接件即可完成装配适配。
