25GA370微型直流减速电机结构设计

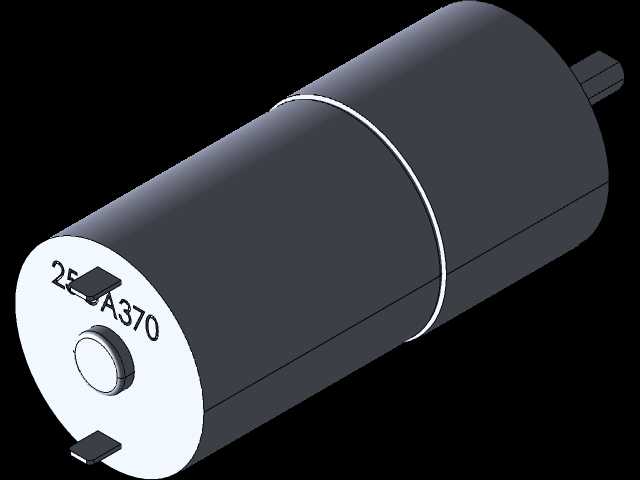

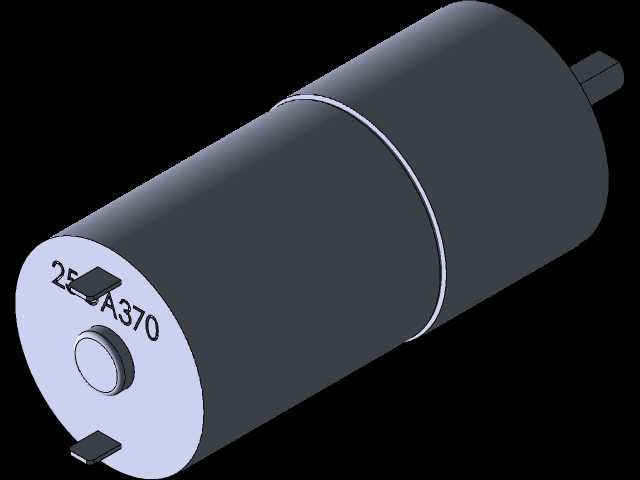

这款微型减速驱动部件，常被应用在小型自动化执行机构、智能小家电传动端、民用电动玩具动力输出、小型医疗设备进给机构等对安装空间有严格限制的场景中，作为整套设备的动力输出核心，它承担着将电机高转速低扭矩的输出特性，通过内置齿轮组转换为低转速大扭矩动力的作用，匹配负载端的实际运行需求。从结构设计来看，整机采用同轴式布局，驱动电机主体与减速箱段沿同一轴线串联排布，输出轴从减速箱端盖中心伸出，这种布局能最大程度压缩径向安装尺寸，适配狭小的安装腔体。端盖部分采用平面定位设计，预留两个对称的接线焊片位置，接线端直接布置在电机尾端平面，无需额外预留侧向接线空间，进一步降低安装时的空间占用。设计阶段优先考虑了安装边界的适配性，整机圆柱型主体的外径统一，安装时可直接通过圆柱面做径向定位，配合端盖平面做轴向限位，不需要额外设计复杂的安装抱箍或者支架，仅需在安装基体上加工对应尺寸的沉孔即可完成固定，能大幅降低配套设备的结构设计复杂度。内置的减速级采用平行轴齿轮传动结构，齿轮模数根据输出扭矩需求做了匹配优化，在保证减速比满足输出转速要求的前提下，尽可能压缩减速段的轴向长度，让整机总长控制在小型设备可容纳的范围内。输出轴采用扁位结构设计，和配套的传动轮、摆臂等零件连接时，可通过扁位传递扭矩，避免传统光轴配合顶丝容易出现的打滑问题，提升动力传递的可靠性。尾端的接线焊片做了凸起限位设计，焊接导线时可避免焊锡流到端盖缝隙内部，也能在装配时快速区分正负极接线位置，减少生产装配时的接线错误概率。整机外壳采用薄壁金属结构，既可以保证内部定子、转子以及减速齿轮组的防护等级，避免外界粉尘进入传动间隙影响使用寿命，也能通过金属外壳快速散出电机长时间运行产生的热量，避免绕组过热导致的性能衰减。在选型适配时，这款部件的同轴布局特性让它可以直接嵌入到管状结构的设备内部，比如电动窗帘的驱动杆、小型传送带的辊筒内置驱动、智能门锁的锁舌驱动机构等场景，不需要额外设计传动连接结构，就能直接和负载端对接，大幅缩短传动链长度，减少动力传递过程中的损耗。设计建模过程中对各零件的配合公差做了对应预留，端盖和主体外壳的配合采用小间隙过渡配合，装配时可通过压装完成固定，不需要额外的紧固件连接，进一步减少整机的零件数量，提升装配效率。输出轴和端盖的配合位置预留了轴承安装位，可根据负载需求选配含油轴承或者滚动轴承，适配不同转速、不同负载的使用场景，拓展部件的适用范围。
