车载仪表盘指针驱动步进电机结构

这款步进电机主要适配乘用车辆、商用车辆的组合仪表盘指针驱动场景，是车载仪表显示系统里的核心执行部件，负责将电控单元输出的脉冲信号转化为指针的角位移输出，精准对应车速、转速、油量、水温等行车参数的刻度指示。从实际装车应用来看，这类电机需要适配车载复杂的工况环境，既要耐受发动机舱传导的持续振动、宽范围温度波动，还要保证长期运行下的转角精度，避免指针出现抖动、偏移、卡滞等影响驾驶员读取行车信息的问题。

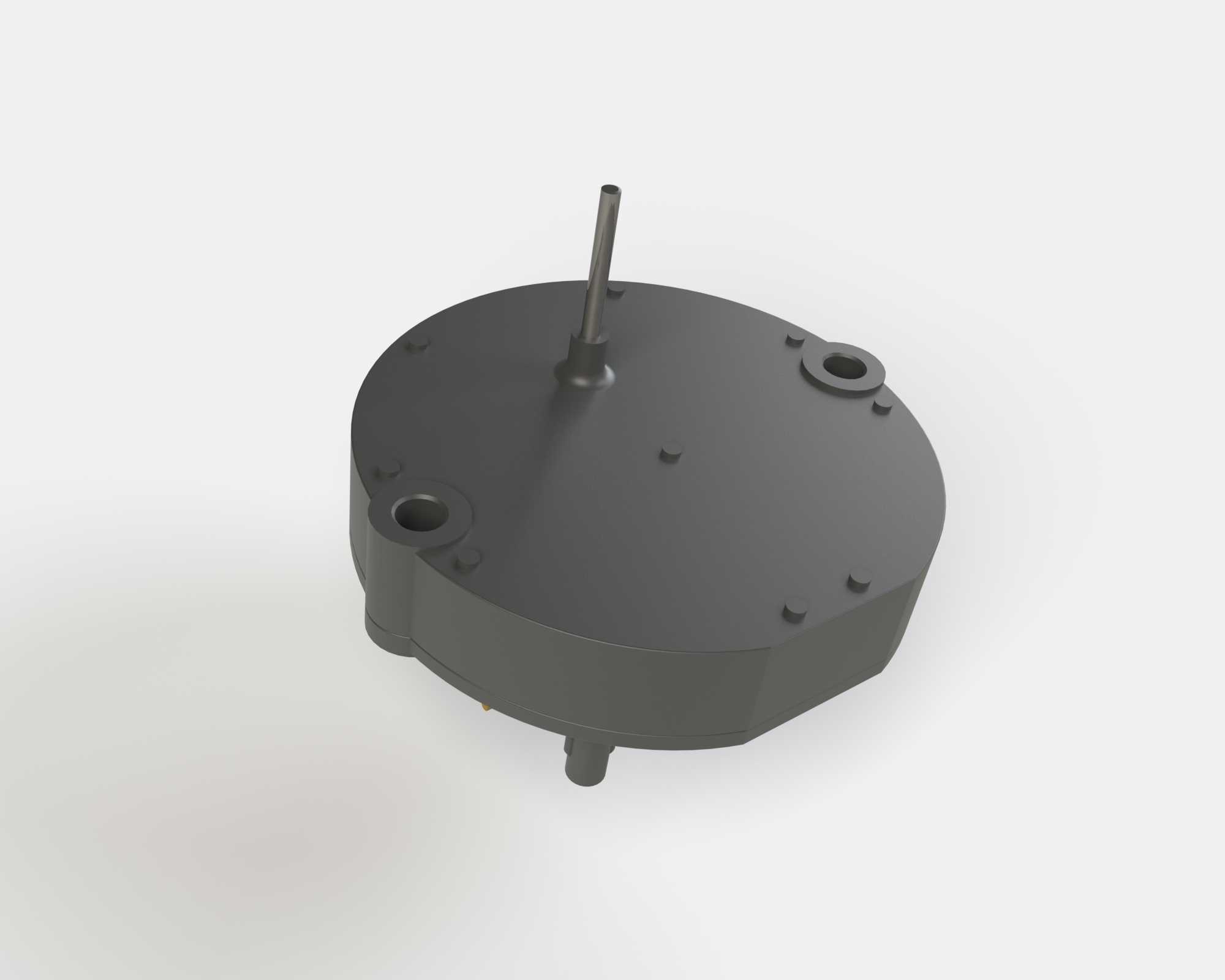

设计上采用扁平式圆形壳体结构，整体厚度控制在较低水平，能够嵌入仪表板内部的狭窄安装空间，不会占用过多仪表总成的内部布局余量。壳体边缘设置的带孔安装耳，是对应仪表PCB板或者塑料安装基座的固定位，安装时可通过小规格螺丝或者热熔柱完成固定，定位基准以输出轴的中心为核心，保证指针安装后与刻度盘的同轴度，避免指针转动时蹭到刻度盘表面或者透明护罩。输出轴采用细径金属轴设计，轴端的结构专门适配常规车载仪表指针的安装孔，压装后即可实现无间隙传动，轴体伸出长度经过匹配设计，刚好满足指针安装后与刻度盘的间距要求，不会出现过长顶到护罩、过短导致指针固定不牢的问题。

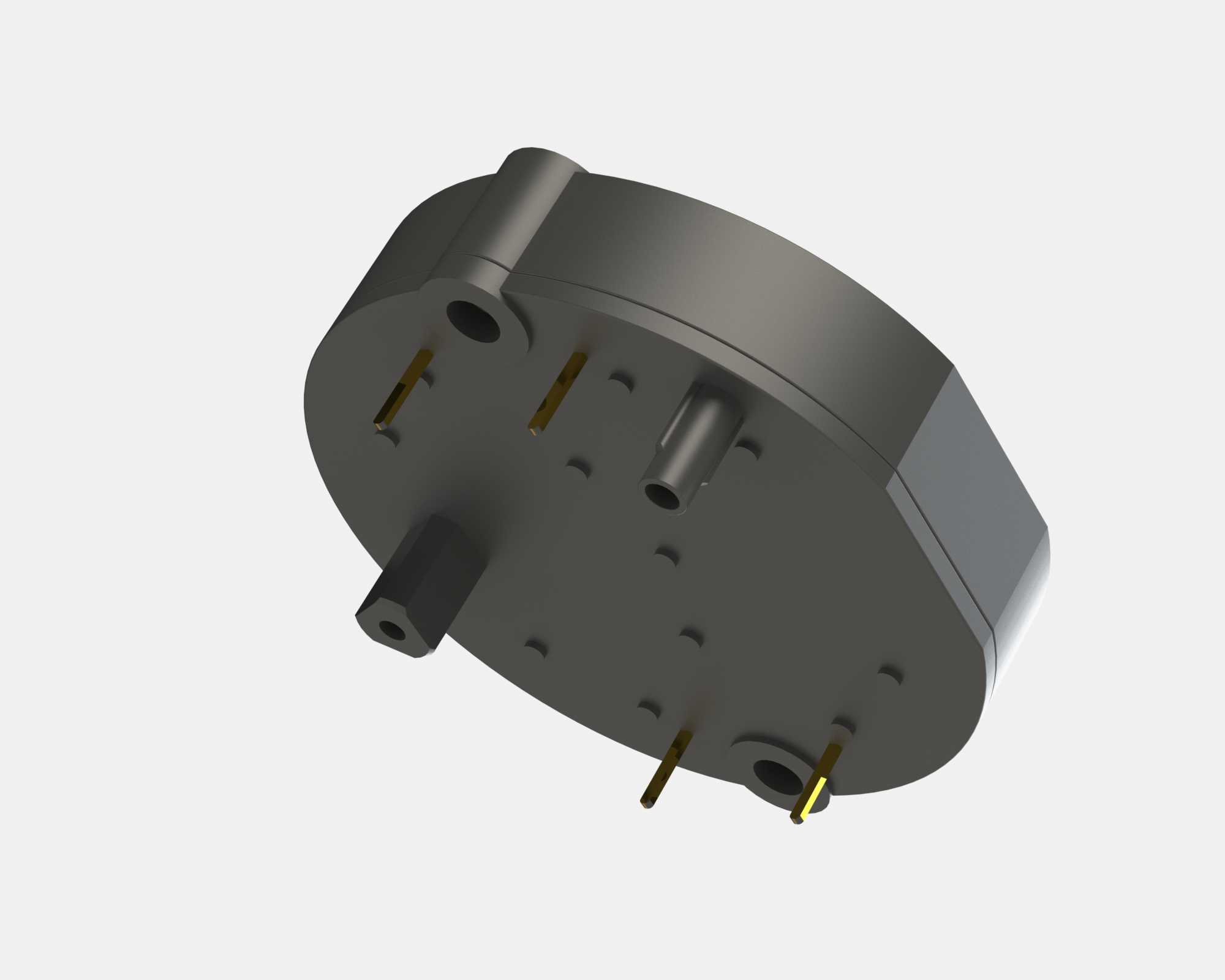

从功能特性来看，这类步进电机采用减速结构内置的设计，将减速齿轮组完全封装在上下扣合的壳体内部，既可以阻挡车载环境下的灰尘、潮气进入传动啮合面，也能降低齿轮传动产生的细微噪音，避免行车过程中仪表区域出现异响影响驾乘体验。电机的驱动引脚从壳体侧下方引出，可直接焊接在仪表主控PCB板上，不需要额外的转接连线，减少装配工序的同时也提升了电气连接的可靠性。选型时需要注意，这类电机的步距角经过专门调校，配合仪表主控的细分驱动程序，可以实现极小角度的平稳转动，指针转动过程无顿挫感，从最低刻度到满量程刻度的转动行程控制在合理响应时间内，既不会因为转动过快导致驾驶员读数突兀，也不会因为响应过慢跟不上行车参数的实时变化。

建模过程中需要重点关注几个安装边界尺寸：首先是壳体的最大外圆直径，这决定了仪表板内部需要预留的安装避让空间，相邻布置的其他仪表电机或者电子元件不能侵入这个边界；其次是安装耳的孔位间距与孔径，这部分尺寸需要和安装基座的定位柱完全匹配，否则装配时会出现安装孔错位无法固定的问题；另外输出轴的中心高度、轴径尺寸是和指针匹配的核心尺寸，建模时需要严格按照实际配合公差设置，避免后续装配出现干涉或者配合过松的问题。壳体表面的小凸点是上下壳扣合的定位卡点，建模时还原这部分结构可以更好地体现产品的实际装配工艺，侧下方的定位凸柱则是用于PCB板安装时的防呆定位，避免焊接时电机方向装反导致指针转动方向与设计逻辑相反。
