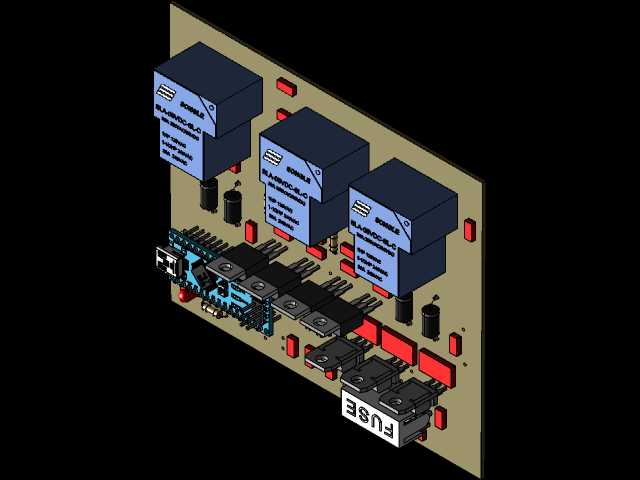

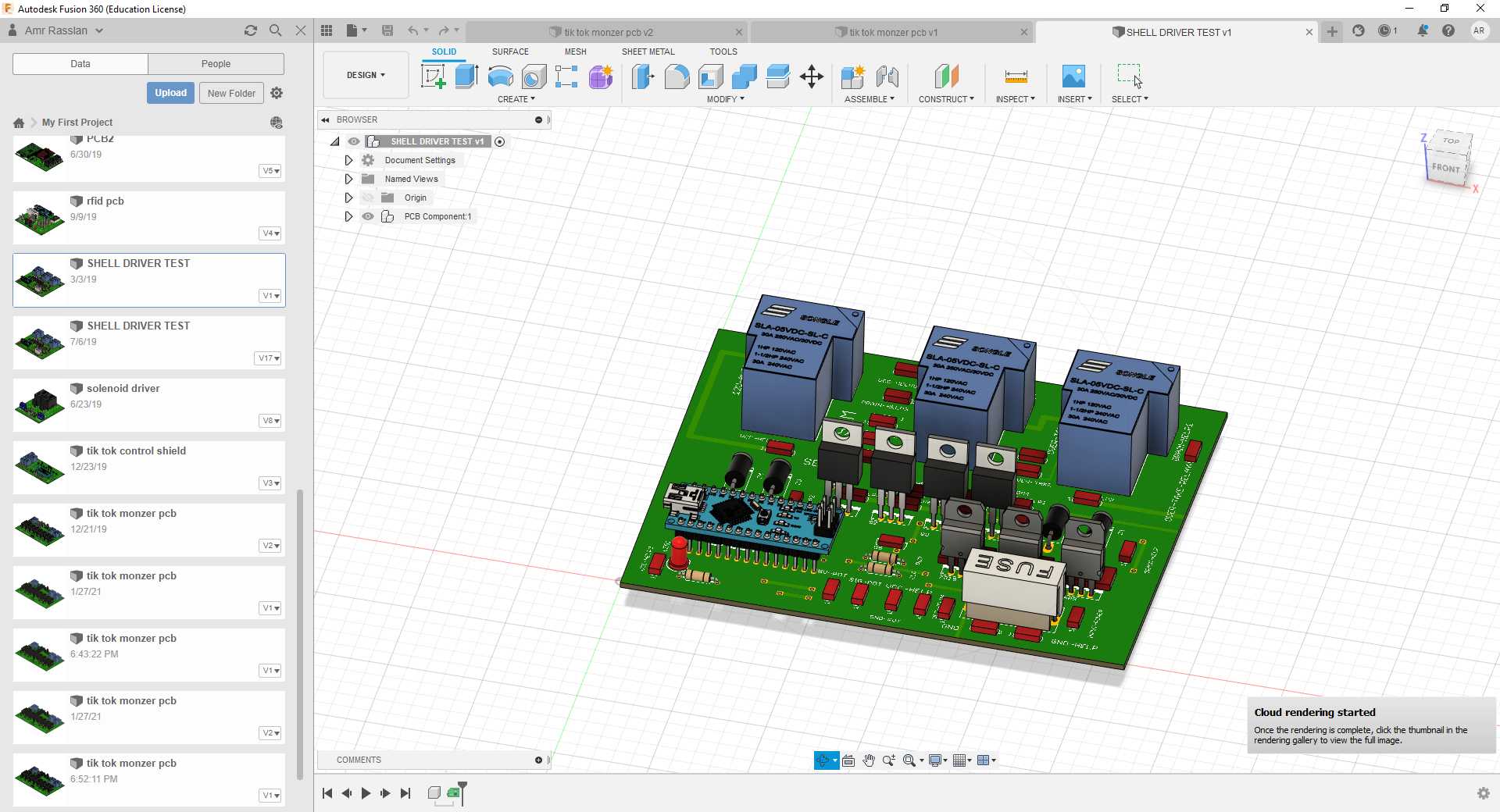

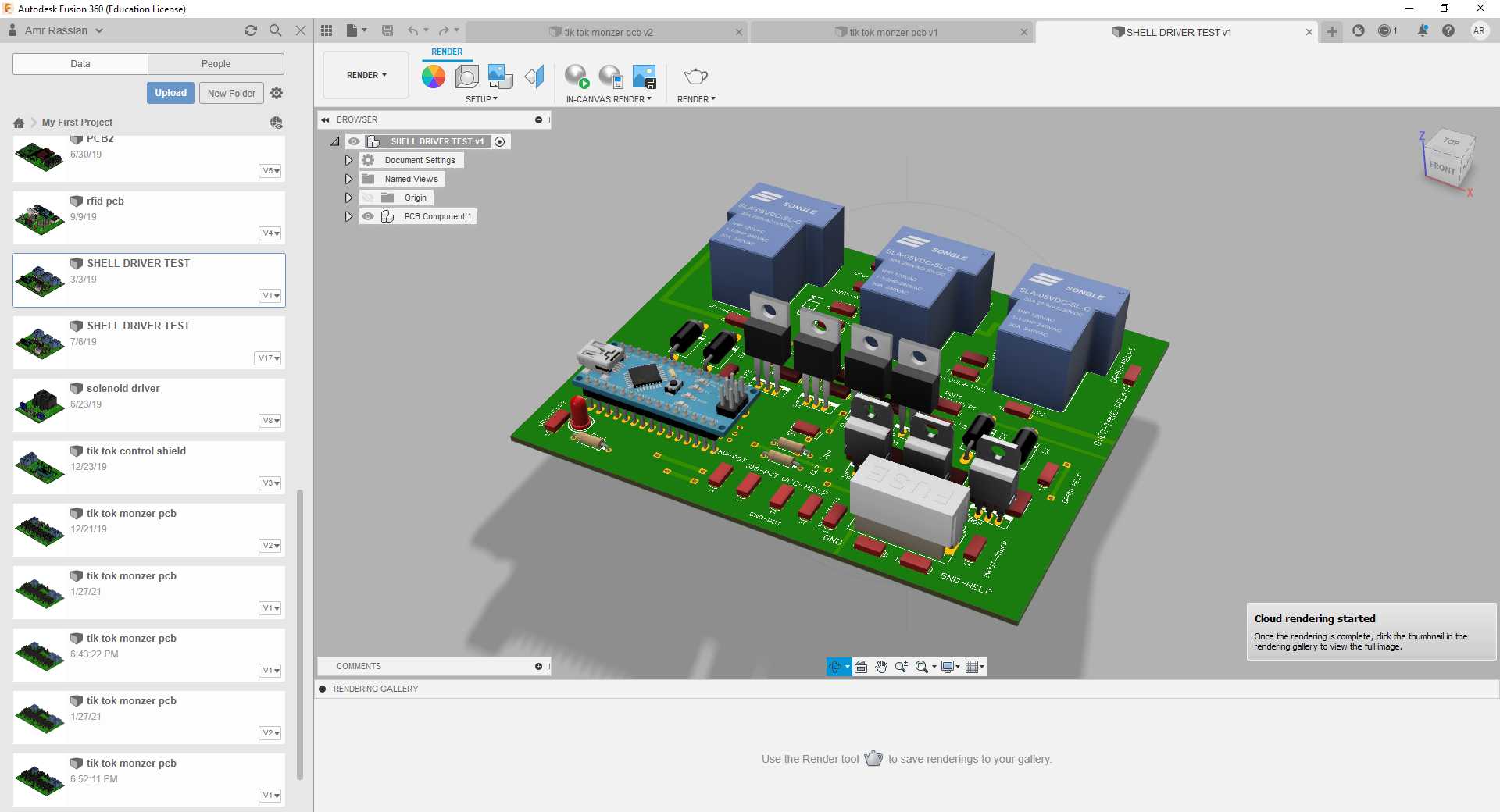

这款驱动板的设计初衷是适配小型电动载具的动力输出控制,在轻量化赛事场景下,需要在有限的安装空间内承载40A持续电流的通断控制,同时兼顾散热效率与抗振性能。从布局来看,功率回路与信号回路做了明确的物理分隔,三个大体积功率继电器布置在板卡上半区,靠近动力输入接线端,尽可能缩短大电流走线长度,降低线路压降与电磁干扰;MOS管阵列紧贴板卡中部布置,预留了足够的铺铜区域作为散热面,无需额外加装散热片即可满足持续工况下的温升要求,这一点在紧凑安装场景下尤为实用。信号处理模块布置在板卡左侧边缘,靠近控制信号接插件,弱信号走线全程避开功率回路的辐射区域,板载的状态指示元件排布在接插件旁,方便调试时快速判断通道工作状态。板卡四角预留了标准安装孔位,孔位周边做了露铜接地处理,安装时可通过铜柱与设备壳体连通,既提升固定强度,也能增强整体屏蔽效果。从安装边界来看,板卡整体外形适配常规小型电动设备的控制舱空间,最高的元件为顶部的功率继电器,整体高度控制在常规工业控制板的通用尺寸范围内,可直接替换同规格的通用驱动板,无需改动原有设备的安装结构。实际应用中,这类驱动板负责接收主控单元的转速、转向指令,将小功率控制信号放大为可直接驱动电机的功率输出,同时自带过流保护的触发回路,当负载电流超过阈值时可快速切断输出,避免功率器件与电机绕组烧毁。布线阶段特意将大电流走线做了加宽处理,走线上的过孔做了多孔并联设计,避免单孔过流能力不足导致的发热问题,接插件选型兼顾了插拔便利性与连接可靠性,在赛事场景的持续振动环境下也不会出现松脱故障。
