FRC竞赛机器人舷外齿轮传动箱结构

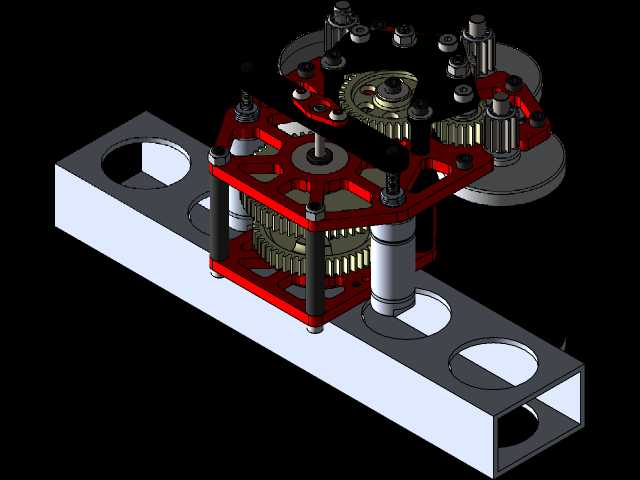

该传动结构专为机器人竞赛场景开发，核心设计目标是在有限的机器人舱内空间中，实现动力的舷外布置与高效传递，解决竞赛机器人内部器件排布拥挤、传动链路干涉的常见问题。从安装边界来看，整套齿轮箱依托带镂空减重孔的矩形铝型材安装基座固定，基座上的多组圆形镂空既承担减重作用，也可作为安装定位孔位，适配竞赛机器人常用的20系列、40系列铝型材框架的安装孔距，无需额外加工转接板即可完成快速固定，基座的平面度公差控制在0.1mm以内，保证齿轮啮合时的支撑刚性，避免高速传动下的基座形变导致的齿轮偏磨。传动链路采用多层平行轴齿轮排布设计，输入轴从基座下方穿入，通过多级直齿轮组完成减速与扭矩放大，最终从舷侧输出动力，整套齿轮组的啮合中心距严格按照标准模数齿轮的啮合参数设计，齿侧间隙控制在0.05-0.1mm区间，既保证正反转切换时的传动精度，也预留了竞赛场景下轻微冲击载荷的形变余量。支撑结构采用红色阳极氧化的铝合金层板搭配等高铜柱实现分层固定，层板上的轴承安装位采用过盈配合设计，直接嵌入深沟球轴承支撑齿轮轴，省去额外的轴承座零件，进一步压缩整体结构的体积，每层支撑板的边角都做了倒角处理，避免安装调试时的锐边划伤，也减少与周边线束、其他结构件的干涉风险。设计过程中充分考虑了竞赛场景的快速维护需求，所有固定螺丝均采用统一规格的内六角螺栓，顶层盖板拆卸后即可直接接触到所有齿轮啮合位置，无需拆解整套安装基座就能完成齿轮更换、间隙调整等维护操作，适配竞赛现场短时间内的故障排查与零件替换需求。整套结构的动力输出端位于舷侧位置，可直接连接行走轮、操作机构等执行部件，将原本需要布置在舱内的传动结构转移到舷外，释放的舱内空间可用于布置电池、控制板、气动元件等核心器件，优化整台机器人的重心分布，降低传动链路对舱内布局的限制。齿轮组的传动比经过匹配设计，可适配竞赛常用的伺服电机输出特性，在保证输出扭矩满足机构负载需求的前提下，尽可能减少齿轮传动级数，降低传动过程中的能量损耗，提升动力传递效率。
