FRC竞赛铝猎鹰多层金属板电池运载车

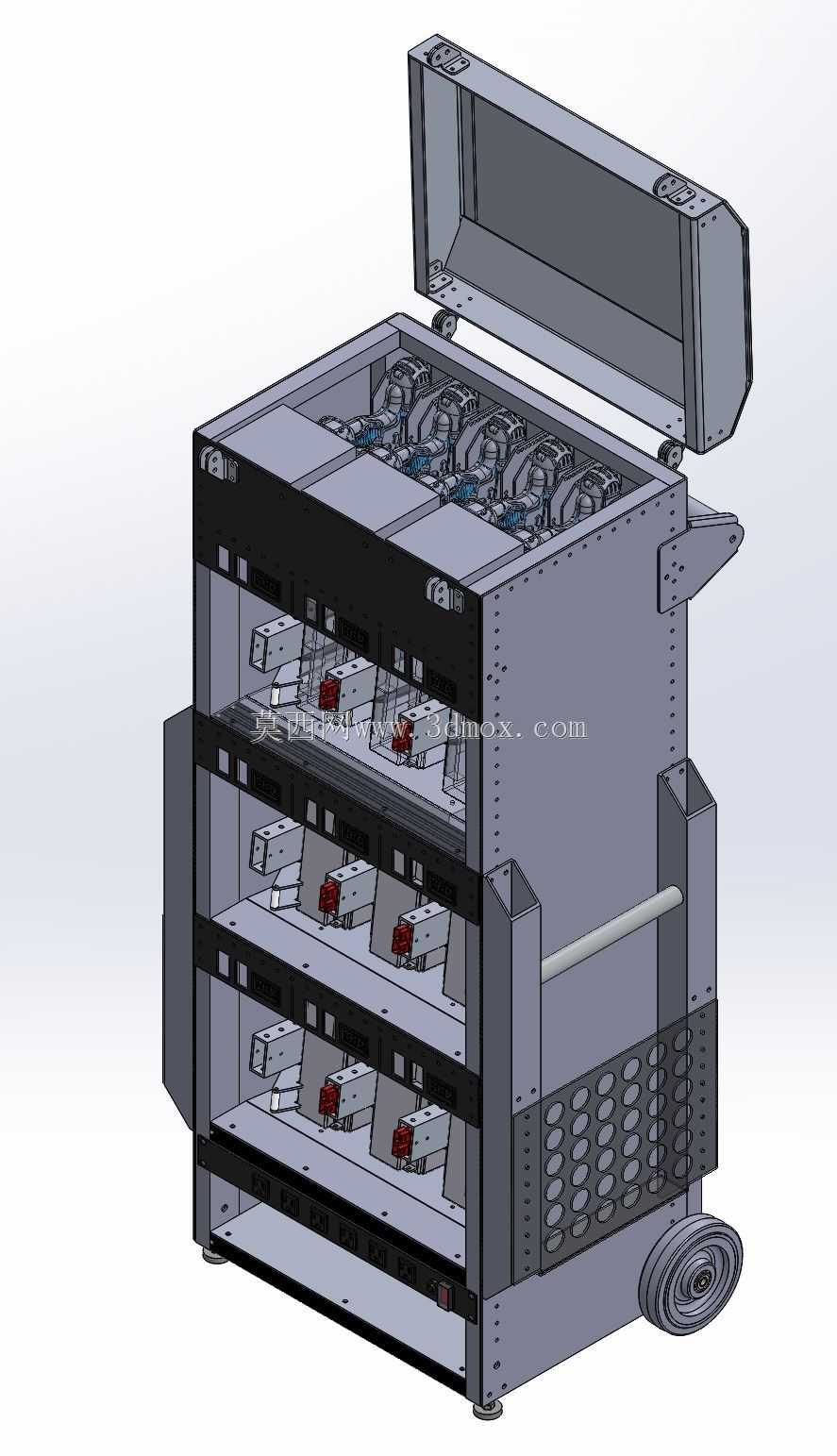

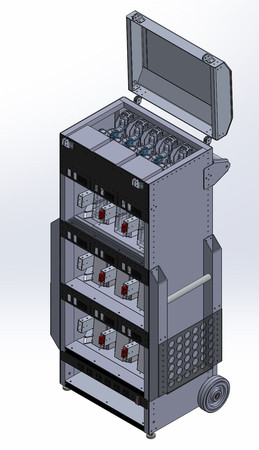

该设备主要面向FRC机器人竞赛场景设计，作为赛场边的移动储能载具使用，可同时容纳多组竞赛用动力电池组，为参赛机器人提供赛前备电、赛中换电的配套支撑，适配竞赛场地内频繁移动、快速取放电池的实际使用需求。整体采用钣金拼接式结构，主体框架由折弯金属板通过紧固件连接成型，未采用复杂焊接结构，既降低了加工难度，也方便后期根据电池规格变化调整内部层架间距。设备顶部设置可向上翻折开启的翻盖结构，翻盖闭合时可完全遮盖顶部开口，避免场地内杂物落入电池存放区，翻盖开启后可直接取放最上层的电池组，翻转轴采用隐藏式合页结构，开合过程无突出干涉部件。内部设置三层水平置物层架，每层可并排放置两组标准竞赛电池，层架侧边预留了电池接线端子的避让空间，电池放入后无需额外整理线缆即可直接完成接线操作，层板表面冲压有阵列式通风孔，可在电池充放电过程中形成自然对流散热通道，避免密闭空间内热量积聚。设备侧面设置横向推拉扶手，扶手高度适配成年人站立推行的操作高度，底部单侧配置重载脚轮，另一侧为固定支撑脚，推行时倾斜设备即可依靠脚轮完成移动，静止放置时支撑脚接触地面可保证设备不会出现意外滑移。设备侧壁同样冲压有阵列式椭圆通风孔，与层板通风孔形成上下贯通的散热风道，即使多组电池同时处于充放电状态，也能保证内部热量及时散出。设计过程中针对钣金件的折弯余量、紧固件安装空间做了完整校核，所有板件的折弯内角均适配常规钣金加工的刀具半径，无需定制特殊刀具即可完成加工，各层架的安装孔位采用统一模数设计，可根据实际使用需求调整层架高度，适配不同尺寸的电池或配套工具存放。设备整体外形宽度适配竞赛场地内的标准通道宽度，可顺利通过场地边的检修通道与备赛区入口，翻盖开启后的总高度未超出常规操作台面的高度范围，取放顶层电池时无需抬手过高，降低操作疲劳度。侧边板件预留了标识安装位，可粘贴队伍编号、电池参数标识等内容，方便赛场内快速识别归属，底部框架边缘做了卷边处理，避免钣金锐边划伤操作人员或电池外皮。
