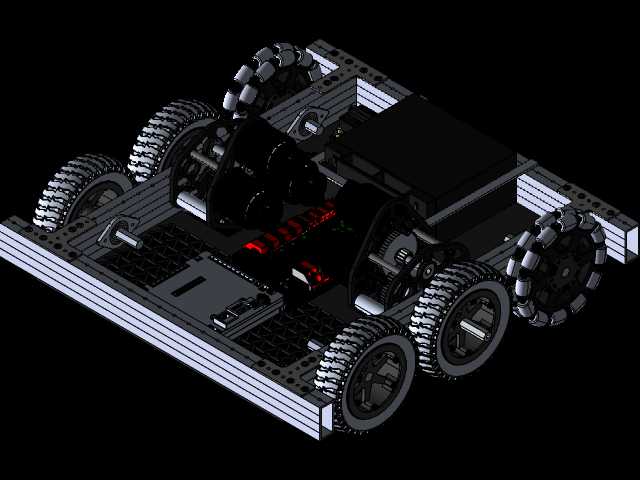

FRC竞赛用六轮底盘传动链轮结构

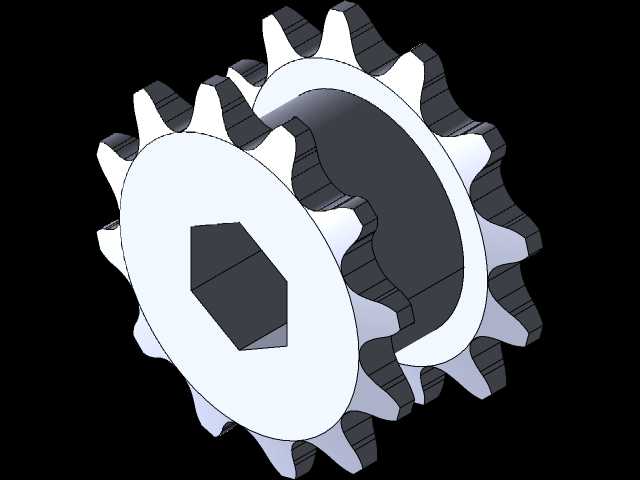

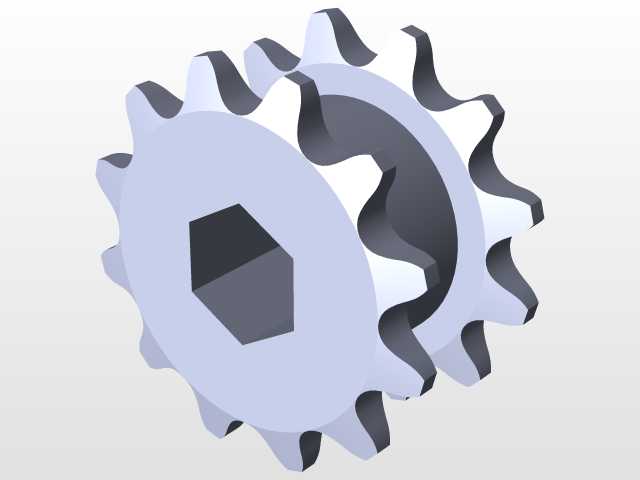

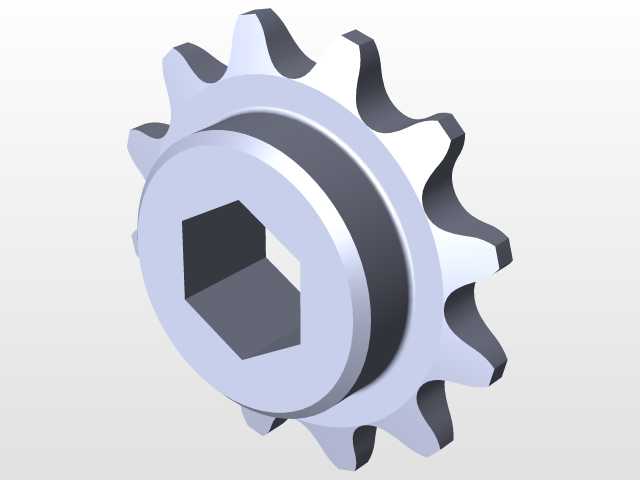

这款链轮结构主要面向FRC青少年机器人竞赛的六轮移动底盘传动场景设计，在竞赛机器人的动力传递链路中承担核心扭矩输出作用，直接匹配底盘驱动轮的动力输入需求，适配竞赛场景下频繁启停、瞬时扭矩冲击、快速正反转切换的实际工况。从实际使用场景来看，FRC竞赛场地内存在多种障碍、坡道以及对抗性接触环节，底盘传动部件需要承受持续的振动载荷与瞬时冲击，这款链轮在齿形设计上做了针对性优化，采用标准滚子链适配齿廓，啮合过程中能保证链节与齿槽的顺畅贴合，减少高速传动下的跳齿、脱链风险，哪怕是机器人在急加速、急停或者侧向碰撞产生轮系错位时，也能维持动力传递的稳定性。设计过程中优先考虑了安装适配性，中心采用六角孔安装结构，直接匹配六方驱动轴，无需额外加工键槽，装配时可以直接将链轮压入对应轴段，依靠六方配合传递扭矩，既简化了装配流程，也能在竞赛现场快速更换维护，省去了键连接的装配间隙带来的传动回差，提升轮系响应速度。链轮的齿厚、齿根圆角都经过受力校核，能承受竞赛场景下驱动电机输出的最大瞬时扭矩，避免齿根断裂失效。在安装边界上，链轮的轴向定位尺寸匹配六轮底盘的轮系安装间距，两侧的挡边结构可以限制链条的轴向窜动，防止链条在传动过程中从齿面滑脱，链轮的分度圆直径经过匹配计算，和底盘的减速比输出适配，能保证驱动轮获得合适的转动线速度，兼顾机器人的冲刺速度与爬坡扭矩需求。从结构细节来看，链轮采用双联齿的布局设计？不对，图中是双片并列的链轮结构？哦不对，仔细看是链轮的实体结构，轮体部分做了轻量化的结构优化，在保证齿部强度的前提下，去除了非受力区域的多余材料，降低底盘的整体簧下质量，提升机器人的移动灵活性。在实际装配时，这款链轮可以直接适配常用的FRC标准规格传动链条，不需要额外定制非标链条，和底盘的轮组安装位完全匹配，安装时只需要保证链轮和对应从动轮的共面度，就能保证传动的顺畅，减少链条的异常磨损。针对竞赛场景下的维护需求，链轮的六角孔和标准六方轴的公差配合选用了过渡配合，既不会因为间隙过大产生传动晃动，也不会因为过盈量太大导致拆卸困难，现场调试时可以快速调整链轮的轴向位置，适配不同宽度的底盘布局。齿面的轮廓设计考虑了链条磨损后的啮合兼容性，即使链条经过长时间使用产生一定的节距伸长，也能维持正常的啮合状态，减少竞赛过程中的故障概率。
