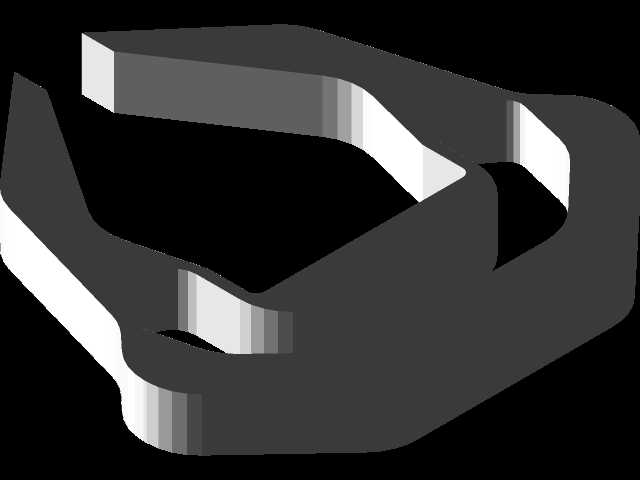

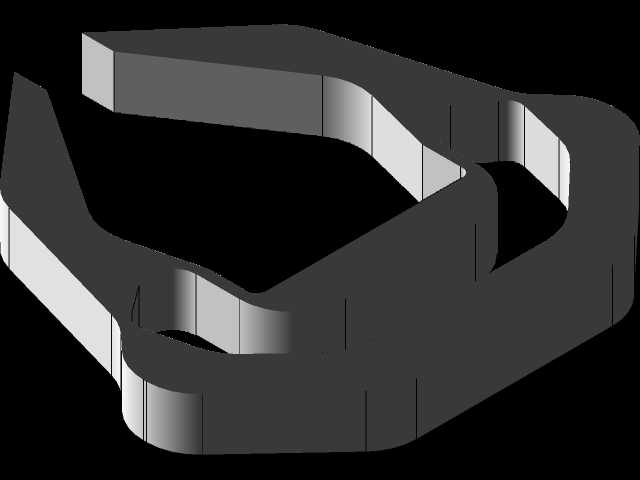

3D打印适配型柔顺夹持手爪结构

这款柔顺夹持结构主要面向协作机器人末端执行场景，适配轻载分拣、异形工件上下料、易碎物料转运等常规夹爪难以适配的作业工况，在3C电子小件分拣、实验室样本转移、软包装物料搬运环节中，能通过自身结构形变补偿夹持力，避免刚性夹爪易出现的工件压损、夹持滑脱问题。设计阶段优先考虑了FDM工艺3D打印的成型特性，整体采用一体化无装配结构，省去传统夹爪的铰接销轴、复位弹簧等零散部件，打印完成后无需额外组装即可直接装到机器人末端法兰上，大幅降低小批量定制夹爪的制作周期与装配成本。结构上采用变厚度柔顺梁布局，夹持接触区域做了圆弧过渡处理，非接触区域通过局部减薄的结构设计控制形变区间，保证夹持过程中接触力均匀分布在工件接触面，不会出现应力集中压伤软质工件的情况，同时在夹持行程范围内，结构的形变回复力保持线性区间，不会出现夹持力突变导致的工件弹出问题。安装边界上预留了标准的末端执行器安装孔位，可直接适配主流协作机器人的末端法兰尺寸，无需额外设计转接板，整体外轮廓在闭合状态下无突出尖锐结构，在人机协同作业场景下能避免磕碰操作人员。和常规同尺寸刚性夹爪相比，这款柔顺结构不需要额外配置力传感器，仅通过自身结构的柔顺特性就能实现自适应包络夹持，对于外形存在±5mm尺寸误差的工件，也能稳定夹持不脱落，针对表面光滑的塑料件、纸质包装件、薄壁橡胶件都有不错的适配性。结构的形变区域做了应力释放优化，反复夹持作业下的疲劳寿命满足常规轻载作业的使用需求，打印时无需添加支撑结构，摆放时可直接将安装面贴紧打印平台，成型后表面质量满足直接使用要求，不需要额外做打磨、去毛刺等后处理工序。
