FRC气动系统适配手动控制操作手柄

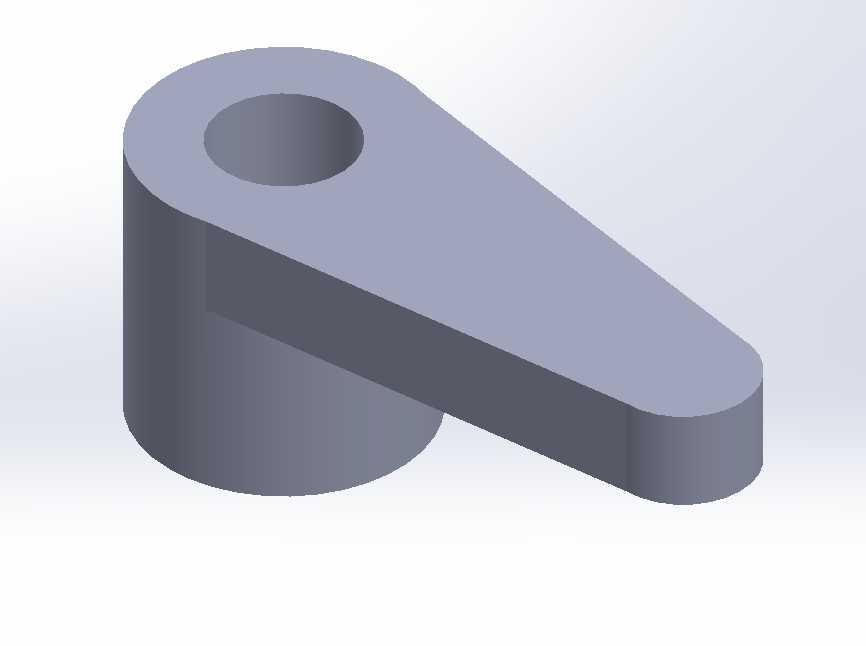

这款手柄主要面向FRC赛事气动系统的气路通断控制场景设计，可直接适配当前主流的VI空气控制系统回路，作为手动操作的末端执行件承担气路启闭的操控功能。从结构设计来看，整体采用偏心长摇臂形态，一端为带通孔的圆柱安装基座，通孔用于穿装铰接销轴，将手柄固定在阀组的安装支架上，保证操作时手柄可绕销轴顺畅转动，安装基座的圆柱面做了等高处理，转动时不会与周边安装面产生卡滞，铰接孔的公差配合选用间隙配合，既避免转动旷量过大导致操控手感虚位，也防止配合过紧出现操作卡涩。长摇臂段做了等厚度的扁平处理，边缘做了圆弧过渡，没有尖锐棱角，操作时握持贴合度更好，长时间调试设备也不会硌手，摇臂的长度经过力矩匹配设计，手动扳动时不需要过大的握力就能推动阀芯完成气路切换，适配赛事现场快速调试、紧急关断的操作需求。从安装边界来看，安装基座的圆柱直径与铰接孔的孔径匹配常规气动手动阀的安装尺寸，不需要额外加工转接件就能直接装在现有阀组上，摇臂转动的扫掠空间经过校核，扳动全程不会与周边的气管、接头、框架型材产生干涉，在紧凑的机器人设备舱内也能预留出足够的操作空间。设计时特意做了等强度优化，摇臂与安装基座的衔接位置做了圆弧过渡，避免应力集中导致反复扳动后出现断裂，整体结构没有多余的冗余特征，在保证结构强度满足气阀操作力矩需求的前提下，尽可能压缩了整体重量，不会给参赛机器人增加不必要的负载。实际应用中，这类手柄除了赛事场景的气路控制，也可用于小型自动化设备的手动气路调试、工位气路的临时启闭操作，扳动行程与常规两位三通气动阀的开关行程完全匹配，转动到限位位置时刚好对应气路的全开、全关状态，不需要额外调整限位结构，装配后即可直接投入使用。
