竞赛用维克斯机器人塔楼接管机构

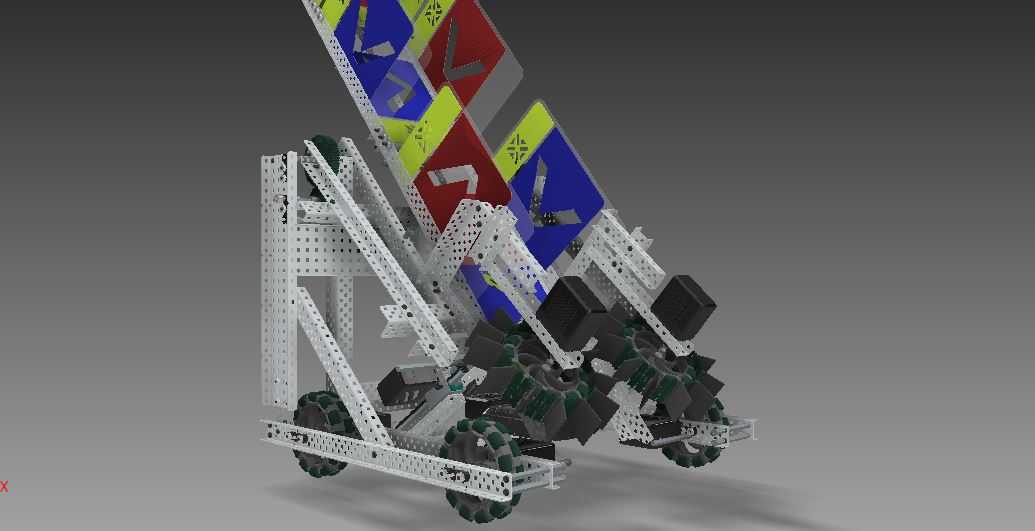

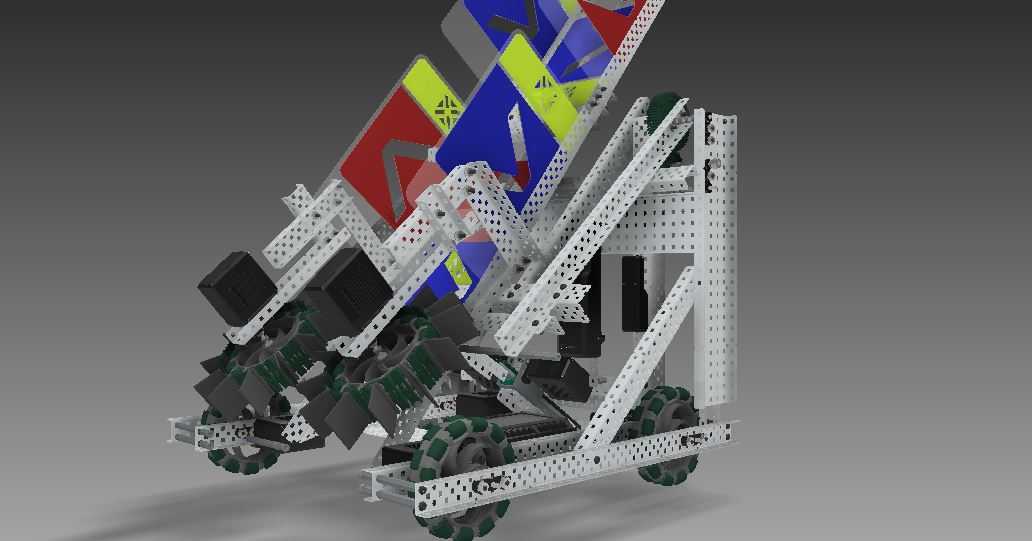

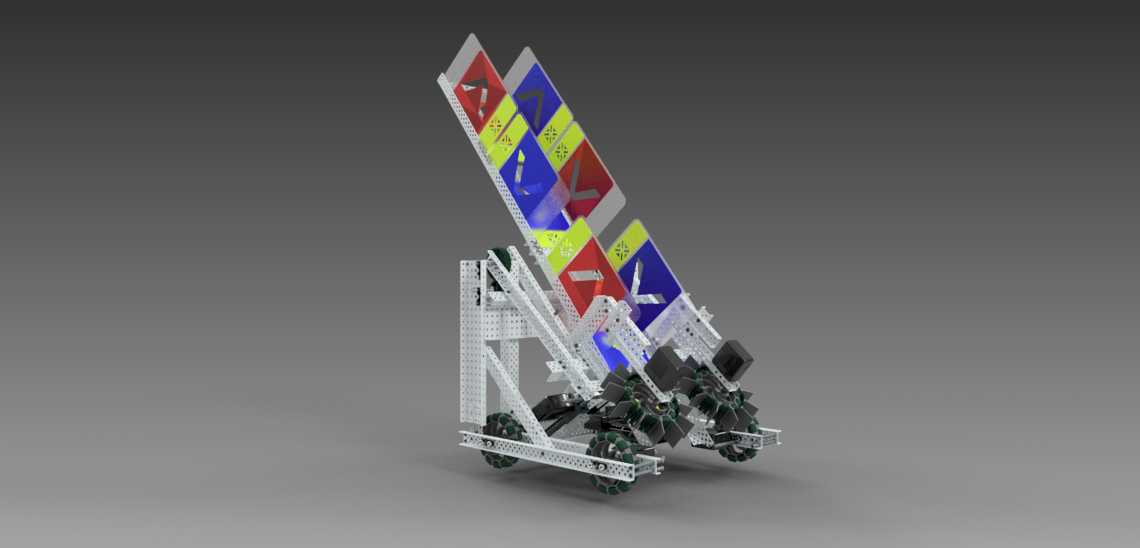

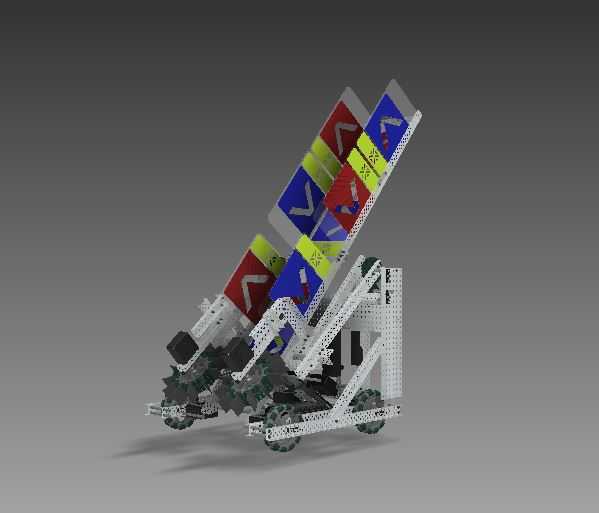

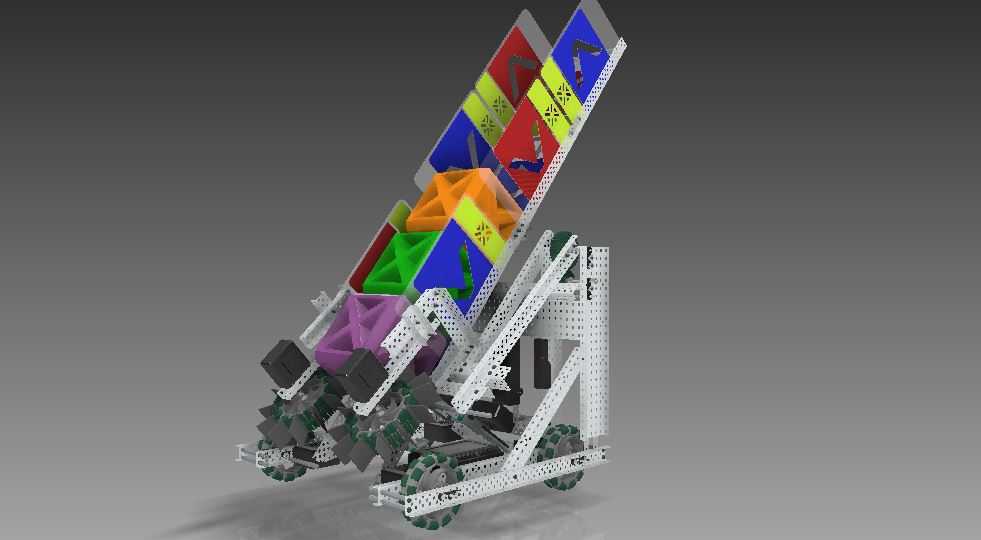

这套机构主要面向青少年机器人竞技赛事场景设计，核心作用是在赛事规则限定的场地内，完成标识牌类道具的拾取、抬升与塔楼对接投放动作，适配赛事中需要将不同标识物料转运至指定塔台点位的任务要求。从结构设计逻辑来看，整体采用多孔铝型材作为搭建基底，这类型材的孔位间距统一，可根据调试需求快速调整各功能模块的安装位置，不需要额外做复杂的二次加工，能大幅缩短赛前调试的迭代周期。底盘部分采用麦克纳姆轮布局，可实现全向移动，在赛事场地狭窄的通道内也能灵活调整对位姿态，避免转向时占用过多空间影响任务执行效率。拾取端采用多组夹爪配合倾斜抬升架的结构，夹爪的开合行程经过适配，可稳定夹持不同厚度的标识牌类道具，抬升架采用倾斜滑轨设计，拾取物料后可直接沿滑轨抬升至塔楼对接高度，不需要额外设置复杂的多段抬升结构，减少了传动环节的故障点。在安装边界上，整体结构的外轮廓尺寸控制在赛事规则限定的机器人初始尺寸范围内，所有突出部件均做了圆角处理，避免移动过程中剐蹭场地围挡或者其他参赛机器人。抬升架的最大抬升行程匹配赛事塔楼的接管高度，对接端设置了导向斜角，即使对位存在小范围偏差，也能顺利将物料送入塔楼接管位。驱动部分的电机安装位预留了调节间隙，可根据负载情况调整传动带的张紧度，长时间运行也不会出现传动打滑的问题。走线全部沿铝型材的内侧槽位布置，用线卡固定，避免机构运动过程中夹损线缆，提升运行稳定性。整套结构的受力点均做了加强处理，抬升架承受负载的位置加装了三角加强筋，满负载抬升时不会出现结构形变，保证对接精度。底盘的轮组安装座采用沉头螺丝固定，不会突出底盘底面，在越过场地内的小高度凸起时不会出现卡滞。夹爪的接触位置贴有防滑胶垫，夹持光滑表面的道具时也不会出现滑落问题，适配赛事中不同材质的道具拾取需求。
