极坐标球形结构串行RRP配置机械手

该RRP配置的极坐标结构机械手，属于早期工业应用中典型的球坐标作业执行机构，最早被广泛应用在机床上下料、压铸工位取件、小型工件码垛这类对作业半径有要求、但作业面呈扇形分布的生产场景中。不同于常见的直角坐标或多关节SCARA结构，这套构型的运动逻辑围绕基座回转、大臂俯仰、末端伸缩三个自由度搭建，三个运动副的组合刚好可以覆盖以基座为球心、臂展为半径的半球形作业空间，在需要跨工位转移小型工件、且工位围绕基座呈环形排布的车间布局里，这种结构的空间利用率远高于直角坐标桁架结构，安装时仅需要固定底部基座法兰即可，不需要像桁架结构那样搭建横跨多工位的支撑梁，对车间顶部空间、地面预埋的要求更低。

从结构设计逻辑来看，这套构型的三个运动副分工明确，底部基座内置回转支承，承担整个臂体的水平回转动作，回转角度通常可覆盖270度以上，足够覆盖单侧三个以上的相邻工位；中间的绿色臂段为俯仰臂，通过铰接结构与基座回转台连接，内置驱动结构带动臂体完成上下俯仰动作，调整作业高度；上方的蓝色臂段为直线伸缩轴，属于移动副结构，可沿俯仰臂的轴向做直线伸缩，直接调整末端执行器到基座中心的径向距离，三个动作联动时，末端可以快速抵达作业半球内的任意坐标点，运动学解算逻辑简单，早期的继电器控制或简易PLC即可完成点位编程，调试门槛远低于六关节串联机械臂。

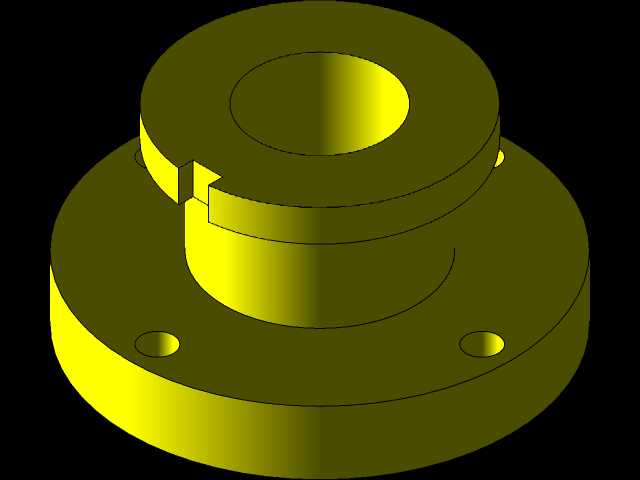

在安装边界上，这类机械手的基座安装面通常设计为标准圆形法兰，固定时需要保证基座安装平面的水平度误差控制在0.1mm以内，避免回转时出现偏载磨损；臂体完全收回、俯仰至最高位置时的整体占用投影直径不超过基座直径的1.2倍，完全伸出时的最大作业半径可根据臂段长度调整，常规配置下作业半径在800mm到1200mm区间，末端额定负载通常在5kg以内，适合抓取小型五金件、压铸件、注塑件等轻型工件。设计时特意将伸缩轴的导向结构做了加长处理，避免伸出至最大行程时出现悬臂挠度过大的问题，俯仰铰接点的位置做了偏心优化，保证臂体俯至最低位置时不会与基座本体发生运动干涉，回转台的限位结构采用软限位加机械硬限位双重设计，避免回转超程碰坏周边工位的工装夹具。

这类结构的机械手虽然在柔性化程度上不如现在的六关节机器人，但在固定点位的重复搬运作业中，其结构简单、维护成本低、采购成本低廉的优势依然明显，很多老旧的加工车间里依然能看到这类构型的设备在稳定运行，这套三维模型完整还原了三个运动副的装配关系、各臂段的外形结构与基座安装接口，可直接用于同类设备的改型设计参考，也可作为教学场景中讲解球坐标机器人运动原理的演示模型。
