USB-B公端口直角通孔接插件结构设计

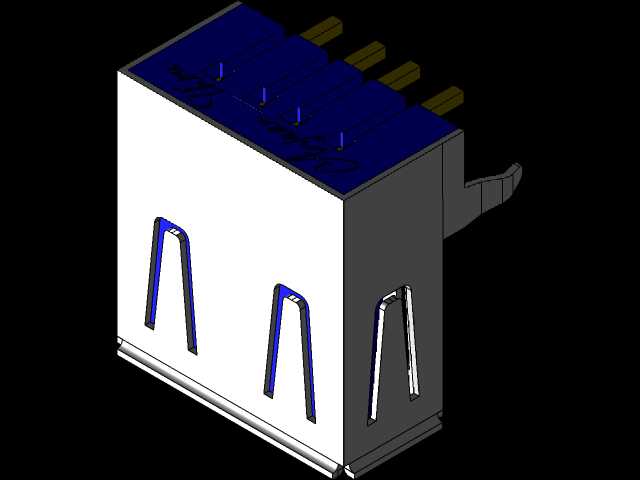

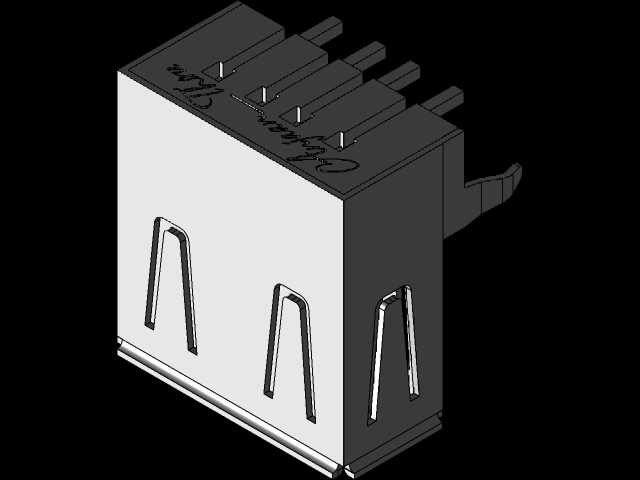

在工业控制板卡、桌面外设、嵌入式设备的电路连接场景中，板载直插式USB接口的选型直接影响整机装配效率与连接可靠性，这款直角通孔结构的USB-B公端接插件，正是针对垂直板面布线、设备侧方出线的装配需求设计的连接部件。从实际装配逻辑来看，这类直角结构的接插件不需要在设备外壳预留正对电路板的出线空间，接口插拔方向与电路板板面平行，能够大幅压缩设备接口区域的纵向厚度，常见于台式仪器、工业通讯模块、老式打印外设的板载接口位，适配厚度受限的壳体安装场景。设计阶段首先明确了通孔插装的工艺要求，引脚的排布间距严格匹配常规PCB板的孔位网格，插装后引脚穿过电路板过孔可直接完成波峰焊固定，不需要额外的贴片定位治具，对于小批量试制、多版本迭代的电路板来说，这种插装结构的返修更换成本远低于贴片式接口。接插件的金属屏蔽壳采用一体化折弯成型结构，外壳上的弹性卡爪在插装到位后会卡入PCB板对应的定位槽，焊接前即可实现接插件的预固定，避免过炉焊接时出现偏移浮高的问题；接口内部的接触弹片采用对称式排布，插拔过程中受力均匀，能够保证多次插拔后的接触压力稳定，减少数据传输过程中的接触不良风险。从安装边界来看，接插件的本体高度适配常规板载接口的预留空间，尾部引脚伸出长度匹配标准PCB板厚的焊接要求，侧面的固定卡扣与壳体安装位的卡槽配合后，能够承受插拔过程中的侧向力矩，避免长期使用后接口出现松脱歪斜。接口内部的塑胶基座采用耐高温材质，能够承受波峰焊过程中的高温冲击，不会出现基座变形、引脚移位的问题；金属外壳的接地引脚与电路板接地网连接后，可实现屏蔽层连续导通，降低外界电磁干扰对USB信号传输的影响，适配工业场景下复杂电磁环境的使用要求。在结构细节处理上，接口插拔端的导向倒角做了优化处理，公头对接时不需要完全精准对位即可顺利插入，减少现场装配、用户使用时的对位难度；塑胶基座与金属外壳的配合间隙控制在合理范围，既不会因为间隙过大出现壳体晃动，也不会因为间隙过小导致组装过程中出现塑胶件压伤开裂的问题。
