12V小型电机L型安装固定支架

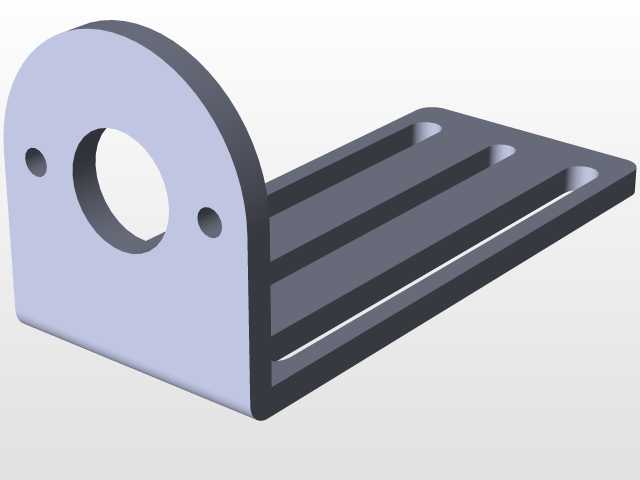

这款L型结构的电机固定支架，主要面向小型12V直流电机的安装固定需求，常见于桌面级小型自动化设备、DIY创客项目、小型传动实验台、3D打印配套传动模组、小型输送线驱动端等场景，用来解决小功率电机安装时的定位偏差、运行震动移位问题。从结构设计来看，支架采用立式立板搭配水平安装底板的直角布局，立板上开设的大直径中心孔对应电机输出轴端的定位止口，两侧对称布置的两个小孔用于穿设螺丝锁紧电机端盖，保证电机与支架的同轴度，避免电机输出轴出现偏载磨损。水平底板上开设的两条平行长条形腰型孔，是安装位置调节结构，现场装配时可以顺着腰型孔长度方向调整电机的前后位置，方便调整传动带张紧度、齿轮啮合间隙，不需要额外加工调整垫片，降低现场装配的适配难度。设计时充分考虑了安装边界的适配性，立板的圆弧过渡顶部可以避免安装时与电机尾部的接线端、散热结构产生干涉，底板的厚度经过受力校核，能够承受12V小功率电机满负载运行时的扭矩反力，不会出现支架变形导致的电机轴跳动问题。实际应用中，这类支架不需要复杂的二次加工，直接通过底板腰型孔固定在设备型材框架、安装平板上即可，立板的垂直面经过结构限位设计，装配后电机轴与安装面的平行度可以满足常规传动的精度要求，不需要额外做校调工序。针对3D打印制作的场景，结构壁厚设置均匀，没有大跨度悬空结构，打印时不需要添加过多支撑，成型后强度足够支撑小电机的持续运行，同时腰型孔的设计也抵消了3D打印件的尺寸公差，就算打印时孔位有轻微偏差，也可以通过腰型孔的调节余量完成装配。日常选型时，需要核对电机端盖的安装孔距、输出轴止口直径与支架立板的开孔尺寸匹配，同时确认底板腰型孔的跨距与设备安装面的固定孔位适配，这类支架替代了传统的角码搭配打孔的临时固定方式，整体安装刚性更好，电机运行时的震动传递更均匀，能有效延长小型电机的使用寿命，减少因安装松动导致的传动故障。
