带法兰安装座圆型直线运动轴承

做非标设备设计的工程师对这类带法兰的直线轴承不会陌生，日常做滑台导向、工装夹具往复运动机构的时候，这类零件的选型频率非常高。不同于无安装座的光轴直线轴承，这款带圆形法兰的结构不需要额外加工轴承座安装孔，直接通过法兰端面上的四个安装孔就能把轴承固定在安装立板或者设备台面上，省去了轴承座的加工与装配环节，对小批量设备制作、快速改型的项目来说，能压缩不少加工与装配周期。

从实际使用场景来看，这类轴承常搭配对应直径的淬硬光轴使用，常见于小型自动化设备的直线往复工位，比如点胶机的Z轴升降导向、分拣设备的推料机构导向、检测设备的探针滑移支撑，还有工装夹具的滑动定位结构里都能见到它的身影。它的核心功能是给做直线运动的轴类部件提供低摩擦的滑动支撑，限制轴件的径向偏移，保证运动轨迹的直线度，相比普通铜套滑动结构，这类内置滚动体的直线轴承摩擦阻力更小，运动过程更顺畅，长时间往复运行的磨损量也更低，能有效降低机构的驱动负载，减少驱动电机的功率冗余。

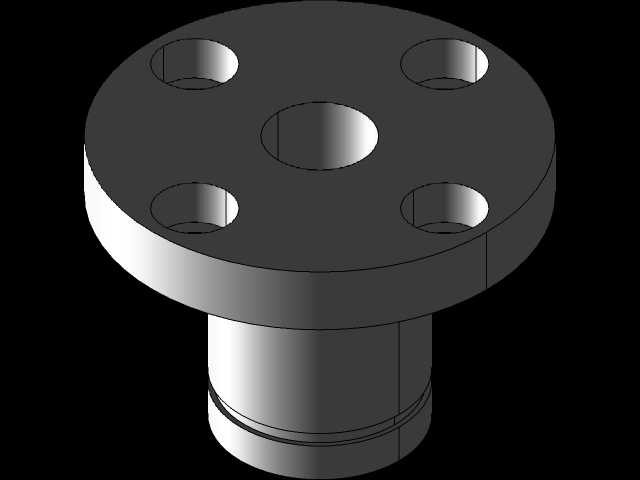

设计这款轴承的三维模型时，首先要匹配对应公称轴径的轴承内孔公差，内孔与光轴的配合间隙要控制在合理范围，间隙过大会导致运动过程出现径向窜动，影响导向精度，间隙过小则会增大滑动阻力，甚至出现卡滞现象。法兰端的四个安装孔采用均匀圆周排布，孔位的分度圆直径要匹配行业通用安装尺寸，保证选型后可以直接替换同规格的标准件，不需要重新调整安装板的孔位。法兰与主体套筒的衔接处做了合理的圆角过渡，避免应力集中导致安装受力时法兰根部断裂，套筒外壁的环形槽是用来安装配套的密封圈或者卡簧，既可以阻挡工作环境里的粉尘、碎屑进入轴承内部的滚动体区域，也能对轴承的轴向位置做辅助限位。

做安装边界设计的时候，要注意法兰端面的贴合面需要保证平面度，安装时四个固定螺丝的锁紧扭矩要均匀，避免法兰受力不均导致轴承内孔出现偏斜，进而造成光轴滑动卡滞、磨损加剧的问题。轴承的套筒部分伸入安装板的过孔时，过孔直径要略大于套筒外径，预留足够的装配间隙，避免加工误差导致套筒无法顺利装入。这类轴承不适合承受过大的径向倾覆力矩，如果机构存在偏载的情况，需要成对布置轴承来分摊负载，或者选用加长型的同系列轴承来增大支撑跨度，提升整体的导向稳定性。
