六引脚旋转式电位计结构设计方案

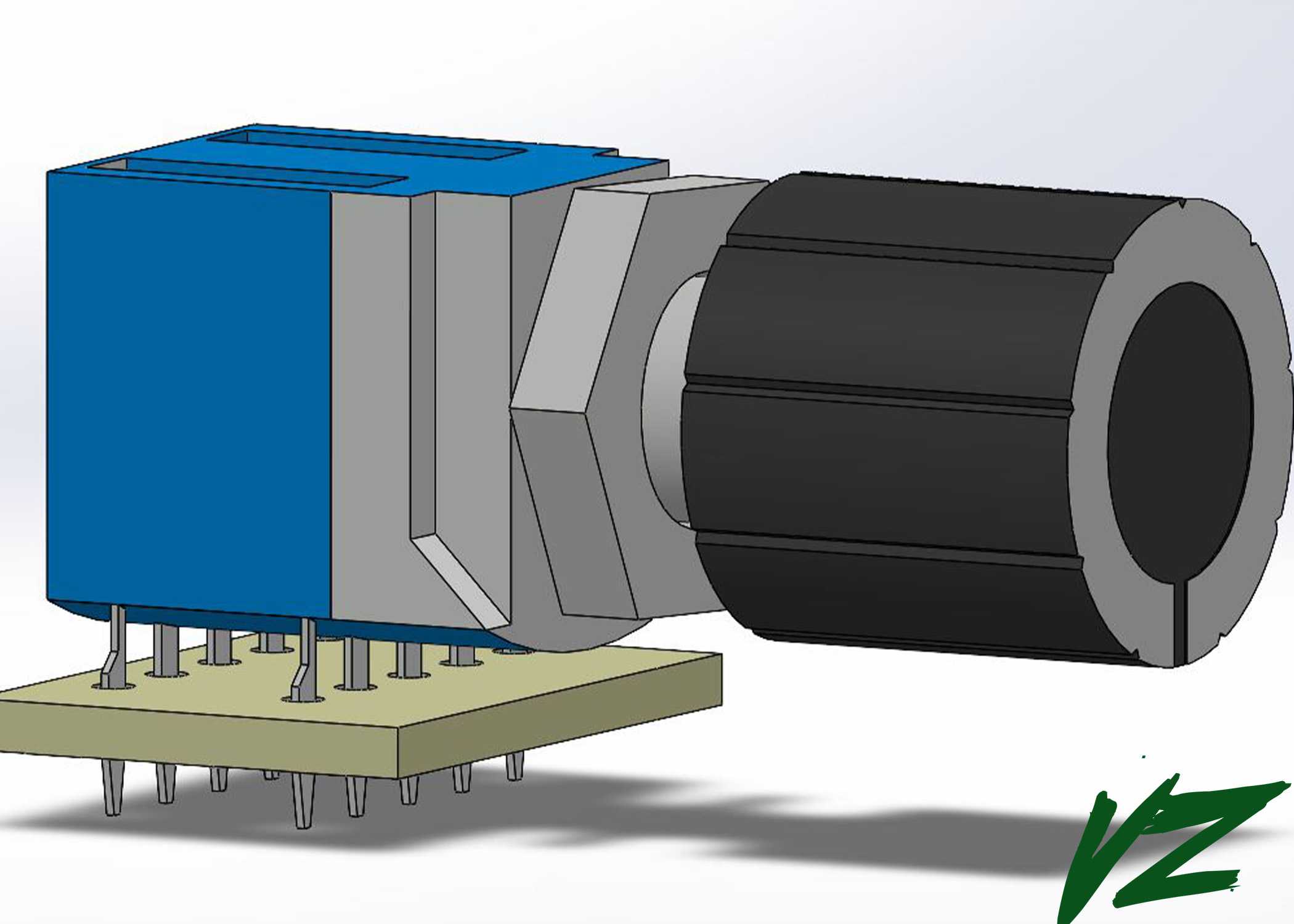

这款六引脚电位计的结构设计，核心围绕板载安装场景的实际使用需求展开，在做结构建模时首先要考虑的是PCB安装的适配性，底部直插引脚的排布严格遵循常规板载元件的间距规范，引脚伸出长度刚好匹配常规波峰焊的吃锡深度，既不会因为引脚过长导致焊接后多余引脚裁切工作量增加，也不会因为引脚过短造成焊接虚接的隐患。主体塑壳部分采用阶梯式限位结构，靠近安装面的壳体做了定位凸台设计，装配时可以直接卡入PCB对应的定位孔中，不需要额外做治具固定就能保证焊接时元件不会偏移，这一点在批量贴片或者手工焊接作业中都能大幅提升装配效率。

旋钮操作端的结构做了防滑滚花处理，滚花的深度和齿距经过反复调整，既保证手指转动旋钮时不会打滑，又不会因为齿距过密导致积灰难以清理。旋钮和内部转轴的配合采用D型截面连接，完全消除了旋钮空转的可能性，转动阻尼的设计兼顾了调节精度和操作手感，从最小阻值到最大阻值的旋转行程刚好对应270度转角，每一段转动都有清晰的档位反馈，适合需要精准调节参数的使用场景。

从实际应用场景来看，这类电位计常被用在无人机遥控器的参数调节通道、收音机的音量与频率调节模块、小型工控设备的控制面板上，也可以作为操纵杆的辅助调节元件使用。在设计内部结构时，特意将碳膜片的固定结构做了防震处理，壳体内部的卡扣可以牢牢固定碳膜基片，即使在设备受到高频振动的使用环境下，也不会出现碳膜片移位导致阻值跳变的问题。

安装边界方面，元件整体的横向占用尺寸控制在极小范围内，相邻元件只要保持常规的元件间距就不会出现装配干涉，旋钮部分突出安装面板的高度经过优化，既不会因为突出过多容易被外力磕碰损坏，也不会因为突出过短导致操作时手指蹭到面板。引脚的排布顺序对应常规电位计的接线定义，设计电路时不需要额外调整接线顺序就能直接替换同规格的现有元件，大幅降低了选型替换的适配成本。壳体的拼接结构采用超声波焊接的接缝设计，建模时预留了准确的焊接溢料槽，量产时可以直接开模生产，不需要二次调整结构。
