SMD1206封装光电晶体管结构设计

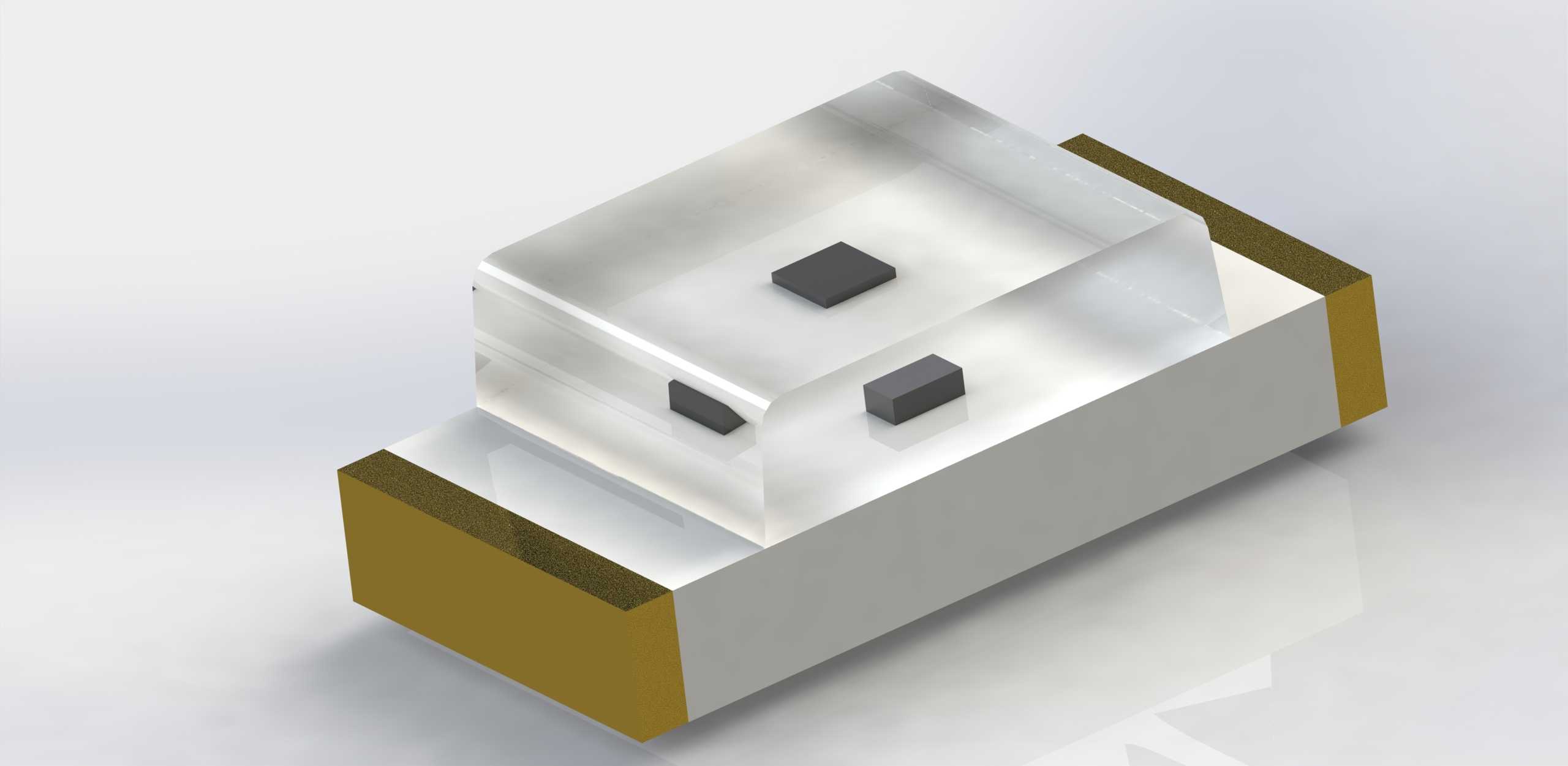

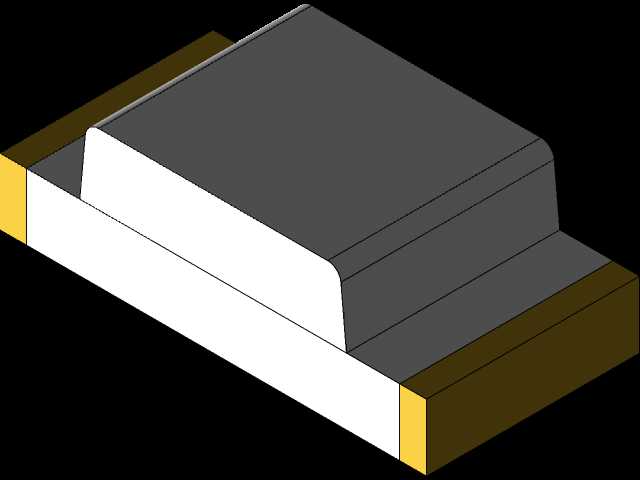

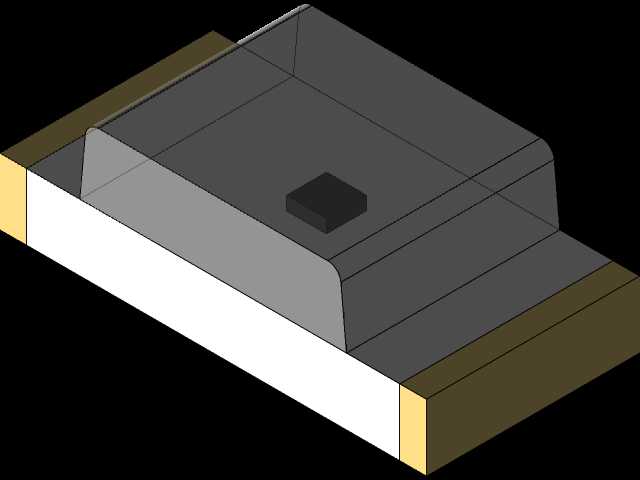

这款SMD1206封装的光电晶体管，是面向表面贴装生产线设计的光探测类半导体器件，在消费电子、工业控制、通讯设备的光信号检测回路中应用广泛，常见于光电耦合隔离、环境光感测、物体位置检测、转速计数等场景，能够将接收到的光信号转换为可被后端电路采集的电信号，实现非接触式的信号传输与状态感知。从设计思路来看，整体结构完全适配1206标准表贴封装的安装边界，器件主体采用透明环氧树脂作为封装外层，既可以保证外部光线能够有效投射到内部的感光芯片区域，又能为内部的半导体晶粒、键合引线提供可靠的机械防护与绝缘隔离，避免生产焊接过程中的助焊剂、水汽侵入器件内部造成性能失效。器件底部两侧设置镀金焊接电极，电极的尺寸公差严格控制在表贴器件的通用规范范围内，能够匹配标准1206封装的焊盘设计，在回流焊工艺过程中可以保证焊锡的爬升高度与焊接强度，避免出现立碑、虚焊等常见的表贴焊接缺陷。在功能特性层面，透明封装的光学窗口做了平面度优化，能够减少光线入射时的折射偏差，保证不同角度入射光线的接收一致性，内部感光晶粒的摆放位置经过校准，正对光学窗口中心区域，最大化提升光接收的有效面积，降低旁轴光线的损耗。器件的整体外形尺寸完全遵循1206封装的行业通用标准，长度、宽度、高度的公差带设置满足SMT产线的吸嘴拾取要求，器件顶部的平整表面可以适配自动贴片机的真空吸嘴，保证高速贴装过程中的拾取成功率，不会出现吸嘴漏气、器件偏移的问题。在安装边界设计上，两侧电极的外延长度充分考虑了焊盘的焊接余量，器件本体与周边相邻表贴元件的安全间距符合PCB布局的通用设计规范，在高密度布板的场景下，不会和周边的电阻、电容等元件产生空间干涉，也能避免焊接过程中焊锡桥连导致的短路问题。封装结构的分层设计充分考虑了不同材料的热膨胀系数匹配，环氧树脂层与底部电极、内部晶粒的结合力经过优化，能够承受回流焊过程中的高温冲击，不会出现封装开裂、电极脱落的问题，满足工业级产品的可靠性要求。
