内燃机曲柄活塞传动组件结构设计方案

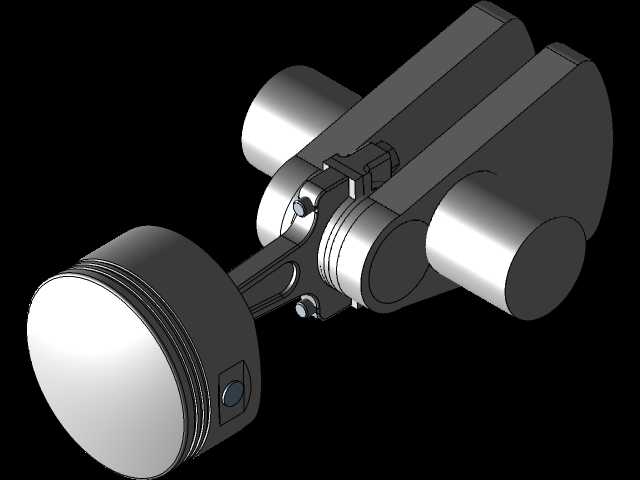

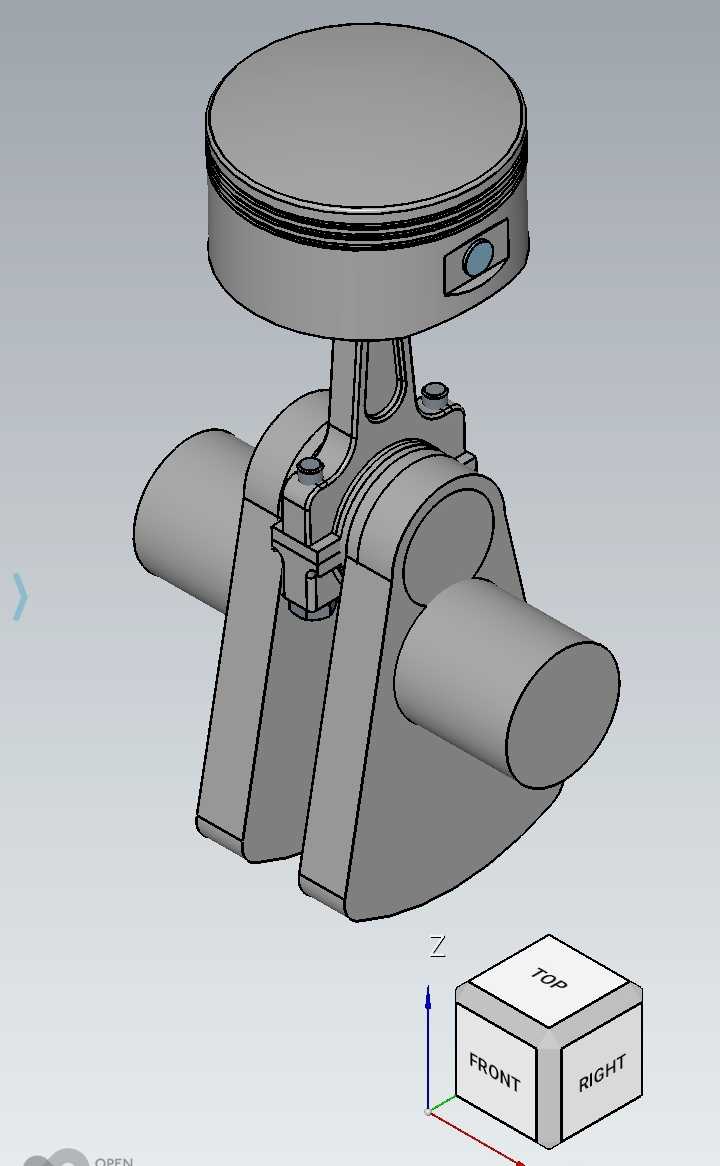

这套曲柄活塞组件是往复式动力机械的核心传动单元，广泛应用在小排量通用汽油机、小型空气压缩机、高压柱塞泵等需要实现直线往复运动与旋转运动相互转换的设备场景中。在实际设备运行过程中，活塞承接燃烧膨胀压力或者外部流体压力，通过活塞销将作用力传递给连杆，最终带动曲柄轴完成旋转扭矩输出，反过来也可以通过曲柄轴的旋转驱动活塞完成往复压缩、抽吸动作，是动力传递路径上最核心的运动转换构件。

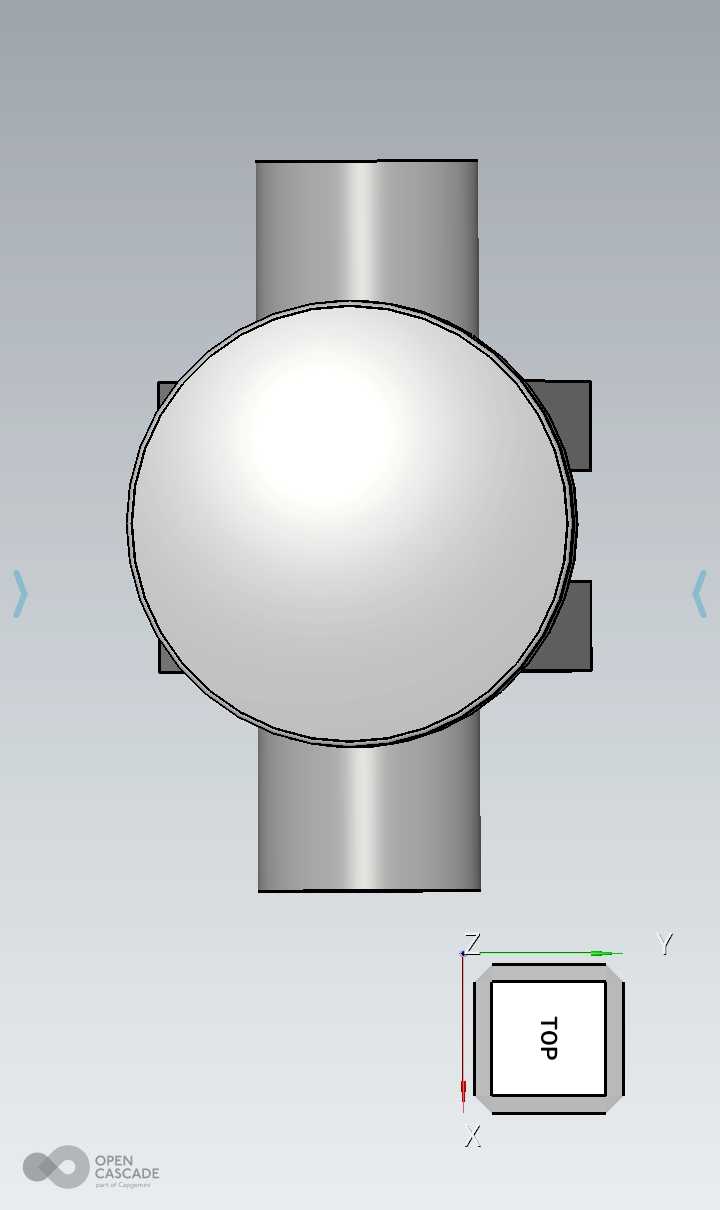

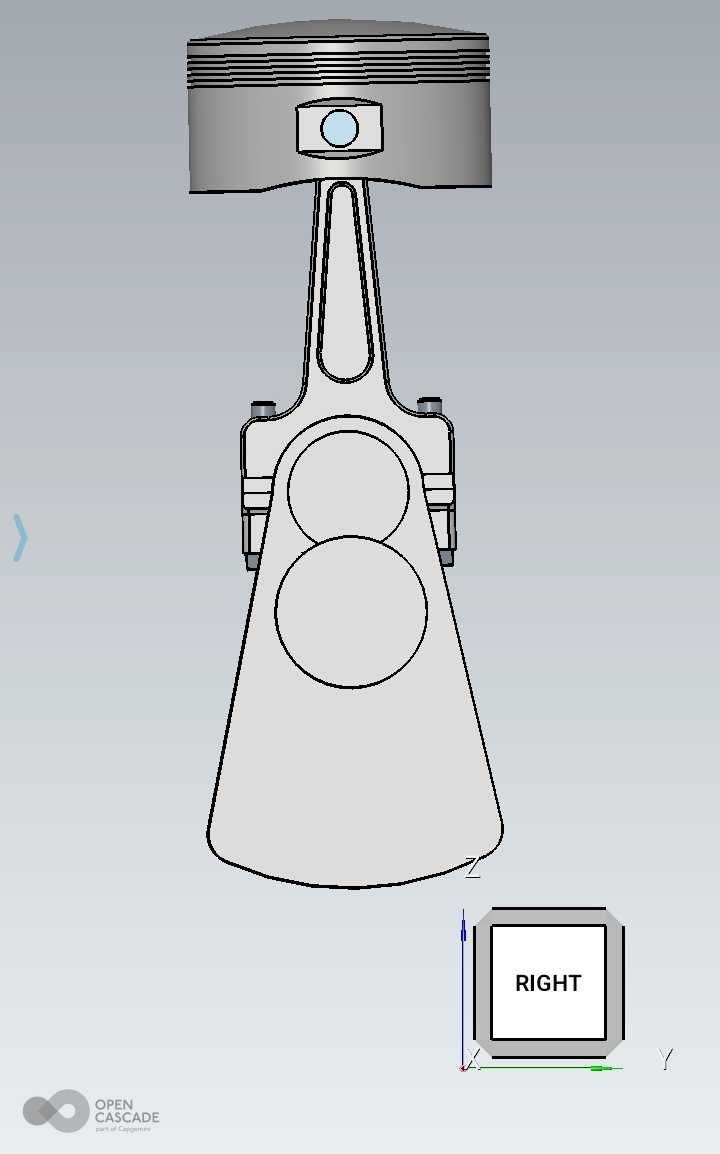

从设计思路上看，这套结构优先保证运动过程的受力合理性，活塞部分采用了等直径裙部设计，环带区域预留了多道活塞环的安装槽位，能够同时满足气密封与油膜刮除的功能需求，活塞销座位置做了局部加厚处理，用来承受交变冲击载荷带来的应力集中，避免长期运行出现销座开裂的问题。连杆部分采用了工字型截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动的惯量，减少曲柄轴旋转过程中的动平衡校正工作量，大小端的孔位同轴度公差控制在0.02mm以内，避免运动过程中出现偏磨导致的卡滞故障。

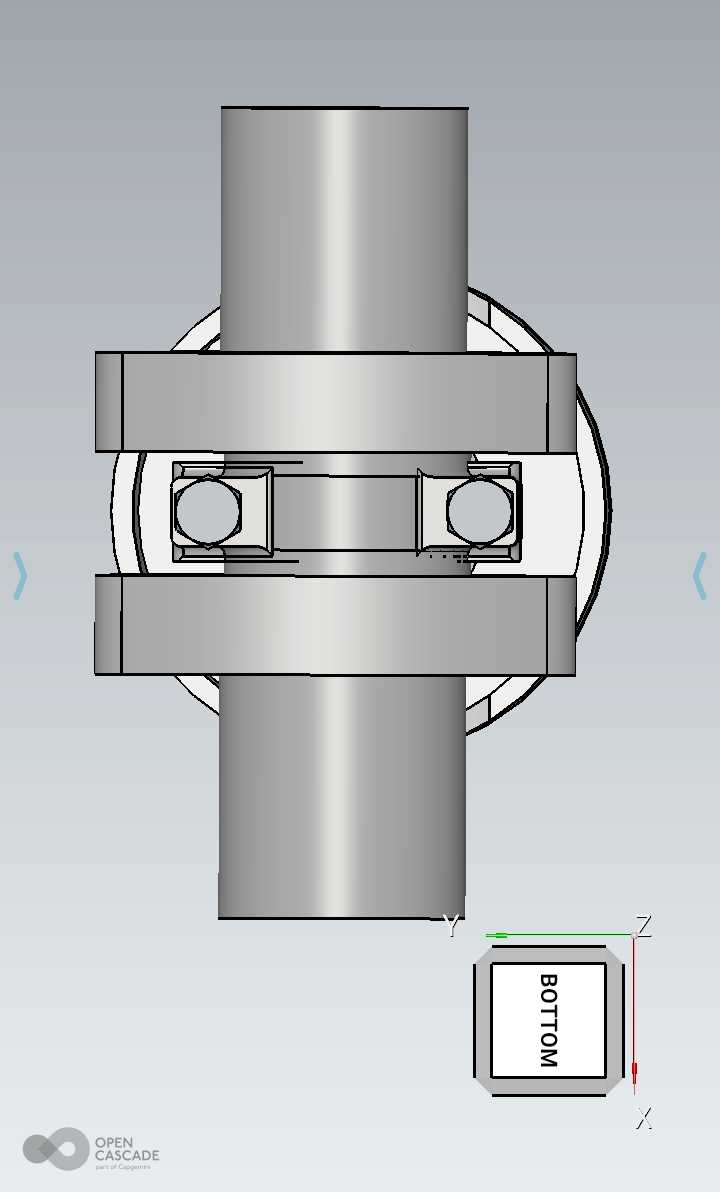

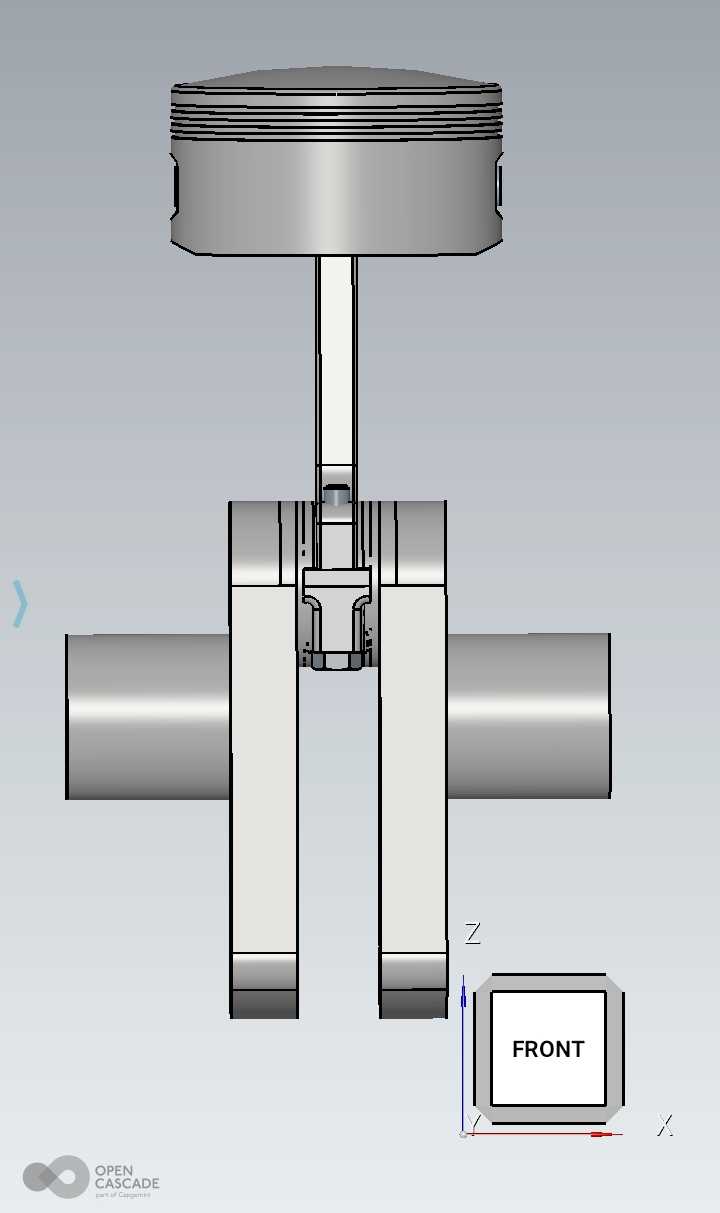

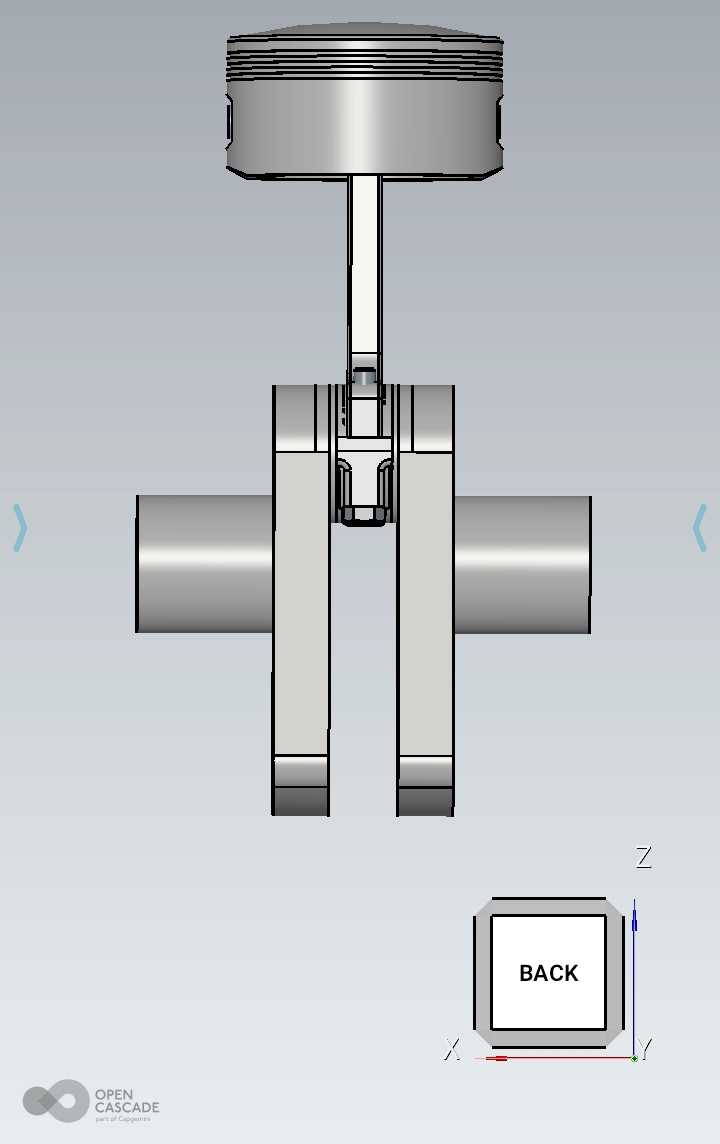

曲柄部分采用了整体式双平衡块结构，平衡块的配重经过精确计算，能够抵消活塞与连杆往复运动产生的一阶惯性力，降低设备运行过程中的振动幅值。曲柄的主轴颈与连杆轴颈之间设置了足够的重叠度，提升轴颈部分的结构强度，轴颈表面预留了润滑油道的开孔位置，能够在设备运行时将压力润滑油输送到连杆轴承与主轴瓦位置，形成稳定的动压润滑膜，降低运动副的磨损速率。

从安装边界来看，活塞的外径尺寸与配套缸筒的内径采用H7/g6的间隙配合，保证热态工况下活塞不会因为热膨胀出现卡缸，同时冷态启动时也不会因为间隙过大出现压缩压力泄漏的问题。曲柄主轴颈的安装跨距与设备箱体的轴承座孔位完全匹配，轴向定位台阶的尺寸能够限制曲柄轴的轴向窜动量在0.1-0.2mm区间内，既不会因为窜量过大导致连杆偏磨，也不会因为窜量过小出现热态轴向顶死的问题。整套组件的运动轨迹经过干涉校验，活塞运行到上止点时与缸盖之间预留了合理的压缩余隙，不会出现碰撞气门或者撞击缸盖的问题，运动到下止点时活塞裙部也不会超出缸筒的有效导向范围，保证全程运动的导向稳定性。
