带0.96寸OLED屏的ESP32开发板结构模型

项目分类:3D模型 发布时间:2021-09-27 ID:291184
  • 带0.96寸OLED屏的ESP32开发板结构模型
  • 带0.96寸OLED屏的ESP32开发板结构模型
  • 带0.96寸OLED屏的ESP32开发板结构模型
  • 带0.96寸OLED屏的ESP32开发板结构模型

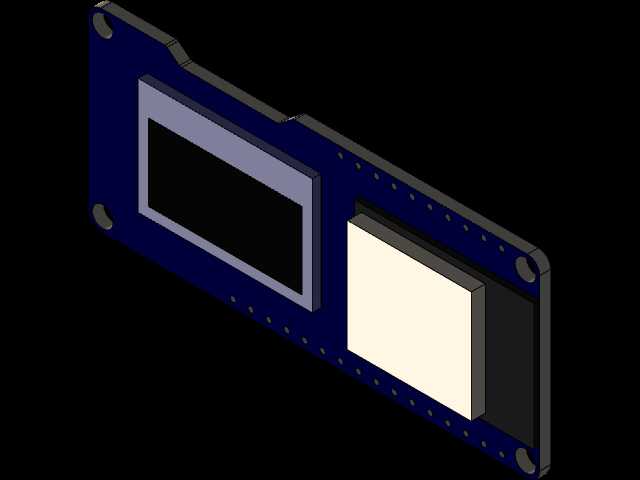

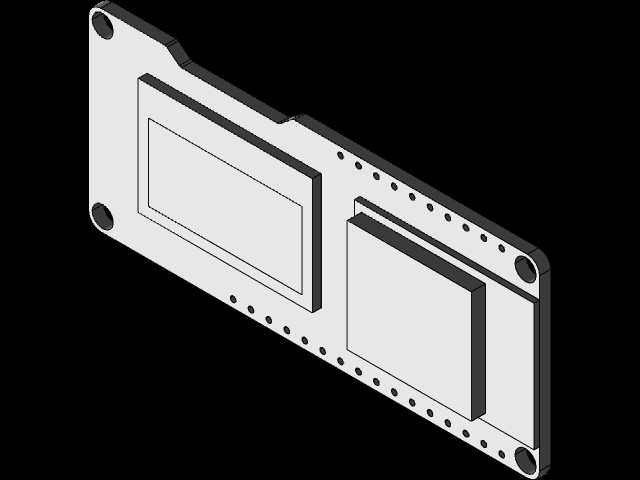

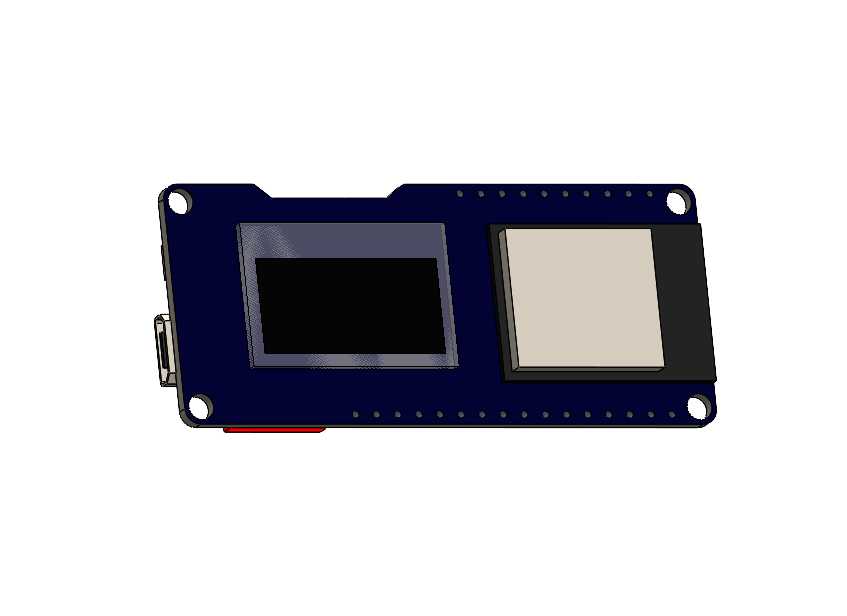

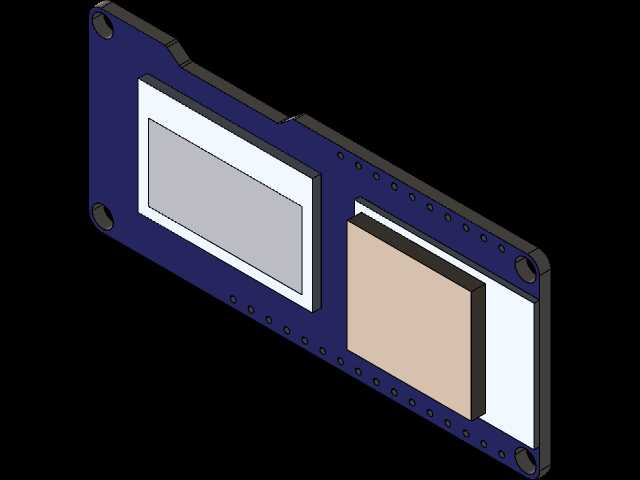

做嵌入式项目做结构适配的时候,最头疼的就是网上买的兼容开发板没有精准的三维数模,要么尺寸偏差大装不进外壳,要么接插件位置对不上,打样回来反复改模浪费成本。这个模型还原的是市面上常见的带0.96寸OLED集成的ESP32开发板,也就是常说的Lolin32兼容款,建模的时候优先保证了安装边界的准确性,四个板角的安装孔位坐标、板厚尺寸都和实物实测值对齐,做外壳设计或者设备内部堆叠的时候,直接把这个数模导入装配体就能做干涉检查,不用自己拿着卡尺一点点量。

从实际应用场景来说,这类集成OLED的ESP32开发板常被用在小型物联网终端、便携式检测设备、桌面小装置的主控单元上,很多做小型智能硬件的工程师会直接选用这类成品板做原型验证,省去自己画主控板打样的周期。建模的时候特意把板载的USB接口位置、侧边排针的伸出高度、OLED屏幕的凸起高度都做了精准还原,背面的表贴元件没有做逐个精细建模,而是用等效的禁止体积块来占位,这样既不会让模型文件过于冗余拖慢装配速度,又能在结构设计的时候准确判断背面的安全间隙,避免外壳筋位压到板上的元件造成短路。

设计思路上完全围绕结构适配的核心需求,没有做多余的外观细节渲染,所有尺寸基准都以PCB板的安装孔为原点,方便工程师在装配的时候直接配合固定柱定位。板上的OLED屏幕区域做了分层处理,屏幕的显示面、PCB基板、屏幕的保护边框都有独立的基准面,做外壳视窗设计的时候可以直接提取屏幕显示区域的轮廓来做视窗开口,不用再额外换算偏移尺寸。侧边的USB接口做了接口内槽的深度还原,设计外壳的USB开口的时候可以直接对齐接口位置,避免出现开口偏移导致插头插不到位的问题。

安装边界方面,整板的长宽尺寸严格对应实物的外形轮廓,四个安装孔的孔径、孔位到板边的距离都和实物一致,排针的引脚间距、伸出板体的高度也做了准确还原,做外接接线或者叠板设计的时候,可以直接用这个模型来预留接线空间。板体边缘的邮票孔半孔工艺位置也做了等效处理,不会因为边缘的细节缺失导致装配时的间隙判断失误。对于做小型智能设备结构设计的工程师来说,这个数模可以直接放进总装配体里做布局参考,从源头避免因为开发板尺寸不准导致的结构干涉问题,大幅缩短原型验证阶段的结构调整周期。
