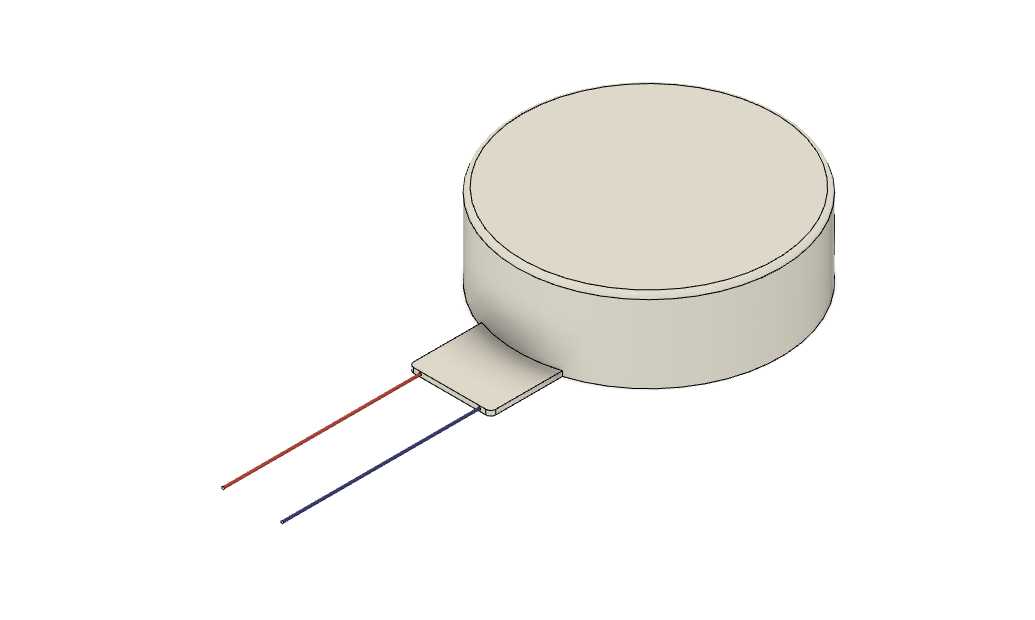

扁平贴片式引线微型振动马达结构设计

这款扁平式振动马达的结构设计，核心面向消费电子内部的紧凑安装场景做适配，日常接触到的智能穿戴设备、便携数码终端、触控反馈交互模块里，这类元件是实现触觉反馈的核心执行部件，相比传统柱状振动马达，它的轴向厚度更薄，能适配厚度空间极度受限的堆叠设计需求。从结构设计逻辑来看，整体采用圆柱扁平壳体封装，偏心振动块内置在壳体内部，避免转动过程中与周边结构产生干涉，壳体侧面延伸出的硬质贴片定位座，一方面承担两根供电引线的应力释放作用，避免组装或使用过程中引线根部反复弯折断裂，另一方面贴片座的平面基准可以直接贴合PCB板表面做定位，配合SMT或者手工焊接都能获得稳定的安装精度，不会出现引线拉扯导致的焊点脱落问题。实际选型应用时，需要重点关注它的安装边界：整体圆柱壳体的外径决定了平面方向需要预留的避让空间，轴向总厚度要匹配设备壳体内部的堆叠间隙，两根引线的出线方向要顺着PCB走线方向布置，避免弯折后占用额外空间。功能实现上，这类马达通过内置偏心转子的高速旋转产生周期性离心力，进而带动整机产生设定振幅的振动，既可以实现消息提醒的振感传递，也能配合触控交互逻辑实现按键、滑动操作的触觉反馈，相比线性马达它的结构更简单，驱动门槛更低，在中低端便携数码产品、小型智能硬件里应用成本优势明显。设计建模过程中，壳体的合模缝位置做了平齐处理，没有突出的飞边结构，避免安装时刮伤周边的柔性线路板或者电池绝缘层，引线的长度预留了组装公差余量，不会因为结构件的装配误差导致引线被拉扯。从安装适配角度，贴片座的厚度与常规片式电子元件的贴装高度匹配，在做PCB布局时可以和周边阻容元件统一做锡膏印刷钢网设计，不需要额外定制特殊的治具，生产组装的适配性更强。壳体采用金属冲压封装，既可以屏蔽内部转子转动产生的电磁干扰，避免影响设备内部的射频或者传感模块工作，也能提升整体结构强度，在设备做跌落测试时，外壳不容易出现变形卡滞转子的问题。
