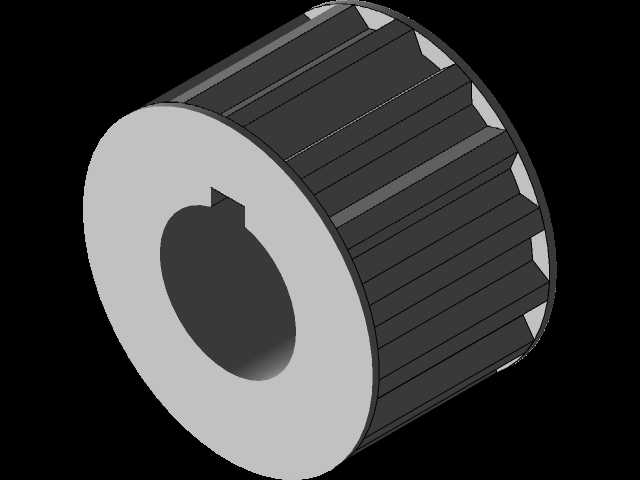

带键槽外齿式同步传动滚筒结构

这类带键槽的外齿式传动滚筒，常应用在需要精准同步传动的输送、进给场景中，比如包装生产线的物料输送段、小型自动化设备的进给机构、纺织机械的纱线牵引单元，依靠外齿与配套同步带的啮合来传递扭矩，避免传统平带传动容易出现的打滑问题，保证传动比恒定，在需要精准控制位移、速度的工位上适配性极强。从结构设计来看，中心的通孔为安装轴孔，孔内加工的单键槽是扭矩传递的核心结构，安装时与轴上的平键配合，能够承受较大的交变载荷，相比过盈配合的连接方式，键槽连接的装拆难度更低，后期维护更换时不需要专门的拉马工具，适合需要定期检修维护的传动工位。外圆周的直齿结构做了等距排布，齿形的齿顶、齿根都做了微小的圆角过渡，避免应力集中导致齿部断裂，齿宽尺寸与配套同步带的带宽完全匹配，安装时齿面与带齿完全啮合，不会出现偏载啃齿的问题。设计过程中需要优先确定安装边界：中心轴孔的直径要匹配常用的传动轴径，键槽的尺寸符合对应轴径的平键标准，避免出现非标键槽导致配件采购困难的问题；滚筒的外径要根据传动比要求计算确定，外齿的齿距要和配套同步带的齿距完全一致，否则会出现啮合卡顿、跳齿的问题；滚筒的整体宽度要略大于配套同步带的宽度，留出少量的轴向窜动余量，避免设备运行过程中同步带跑偏脱出。实际使用时，这类传动滚筒的两端通常会配套安装深沟球轴承，轴承座固定在设备机架上，滚筒本身随传动轴同步转动，外齿带动同步带运行，既可以作为主动辊提供动力，也可以作为从动辊起到张紧、导向的作用。在结构细节处理上，滚筒的两端端面做了倒角处理，避免安装时刮伤操作人员或者配套的密封件，齿面的粗糙度控制在合理范围，既不会因为过于粗糙加剧同步带的磨损，也不会因为过于光滑导致啮合时出现异响。针对不同的载荷场景，设计时可以调整齿部的壁厚，重载场景下适当增加齿根厚度，提升齿部的抗弯曲强度，轻载高速场景下可以适当减轻滚筒整体重量，降低转动惯量，提升传动响应速度。这类零件的建模过程中，需要重点保证键槽的对称度、外齿的等分精度，否则安装后会出现转动偏心、传动振动大的问题，影响整套传动机构的使用寿命。
