双腔式超声波设备箱体结构设计

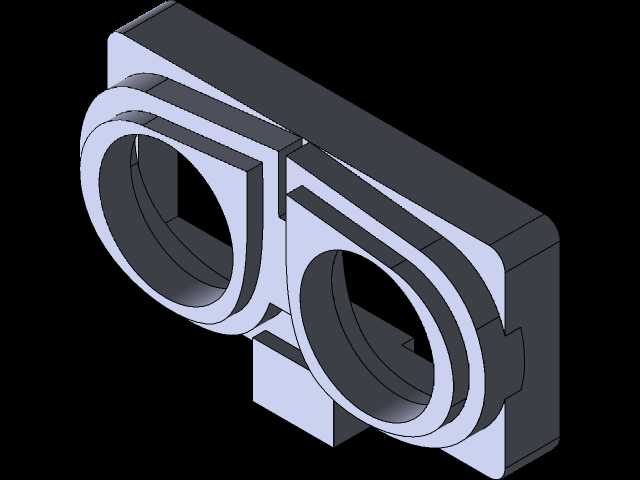

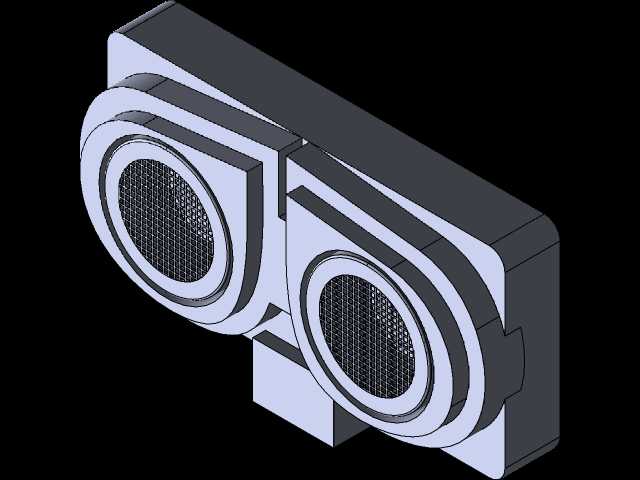

该箱体作为超声波发生及传导设备的核心承载构件，主要应用于工业超声清洗、超声焊接、超声加工等设备的主机装配环节，承担内部换能元件、电路模块的固定防护，以及超声能量传导路径的结构支撑作用。从实际工况出发，这类箱体需要兼顾结构刚性与安装适配性，避免设备运行过程中因高频振动产生结构共振，影响超声输出的稳定性。设计过程中优先采用对称式双腔体布局，两个同轴环形腔体分别对应两组超声换能组件的安装位，腔体的环形内壁预留了阶梯式定位止口，能够直接与换能器的法兰端面贴合定位，省去额外的定位工装调整环节，装配时可直接通过止口保证换能器的同轴度，降低装配误差带来的能量损耗。箱体主体采用一体化块式结构设计，背部的平整安装面可直接贴合设备主机架的安装基准面，四周预留的沉头安装孔位按照等载荷分布原则排布，能够保证箱体固定后受力均匀，长期高频振动下不会出现局部应力集中导致的开裂问题。两个环形腔体之间设置了加强筋连接结构，筋板的厚度与腔体壁厚保持一致，既能够增强两个腔体之间的结构连接强度，避免长期振动导致腔体位置偏移，也不会额外增加过多的整体重量。从安装边界来看，箱体的整体外轮廓采用直角过渡的块式造型，没有外凸的异形结构，在设备内部布局时能够紧贴相邻的电路仓、散热模块安装，最大化利用设备内部的装配空间，环形腔体的前端面突出主体基准面一定距离，能够为后续安装超声振头、传导头预留足够的操作空间，不会和前端的防护面板产生干涉。腔体内部的中空结构除了容纳换能元件之外，还预留了走线槽位，连接换能器的线缆可直接通过腔体之间的间隙引至侧面的接线端口，无需在箱体上额外开设复杂的走线孔，减少了密封防护的处理环节。箱体的壁厚经过反复校核，既能够保证高频振动下的结构刚性，减少不必要的振动能量损耗，也能够控制整体重量，降低设备主机架的承载负担。在实际选型适配时，该结构可直接匹配功率段在两千瓦以内的超声发生组件，安装时无需对箱体进行二次加工，所有安装孔位、定位止口均按照通用超声组件的安装尺寸设计，能够直接替换同类型的老旧设备箱体，降低设备维护的改造成本。
