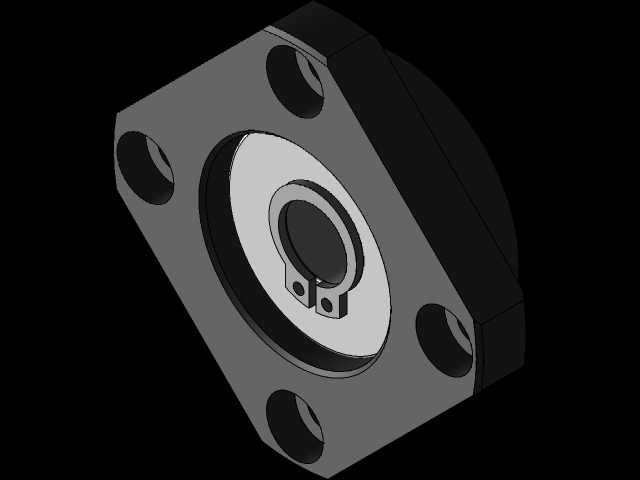

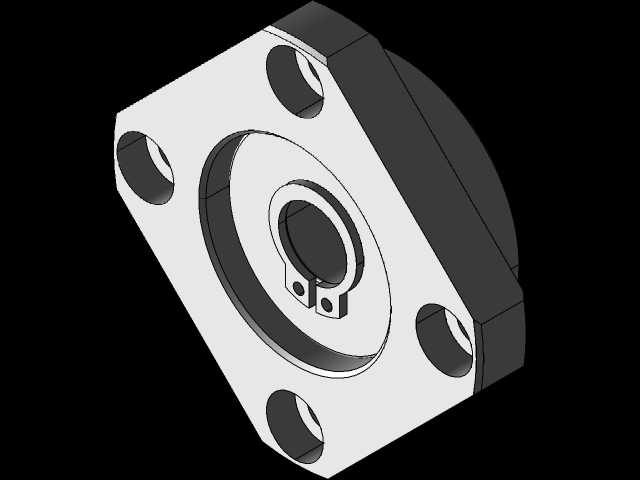

方形法兰安装型滚珠丝杠支撑轴承座

这款方形法兰结构的滚珠丝杠支撑轴承组件，主要应用在精密传动的轴系末端，承担滚珠丝杠的径向承载与轴向定位作用，常见于数控滑台、直线模组、精密检测设备的传动链路中，区别于圆形法兰的安装形式，方形法兰的四个安装孔呈对角分布，在安装面空间受限的设备布局里，能更贴合铝型材框架的安装基准，不需要额外加工避让沉孔，直接通过内六角螺钉就能完成锁紧固定。从结构设计来看，主体采用一体化的方形座体加工，中心孔内嵌适配的滚珠丝杠专用轴承，内孔与轴承外圈采用过盈配合设计，避免轴承在承受轴向载荷时出现外圈蠕动的问题，座体端面预留的轴承挡边高度经过核算，刚好能抵住轴承外圈端面，不会出现挡边过高干涉轴承密封、或是挡边过低压持不足的情况。前端伸出的锁紧结构是这类支撑座的核心设计点，两个对称的锁紧螺钉孔可以在轴承内圈与丝杠轴颈装配到位后，通过拧紧螺钉收窄锁紧环的开口间隙，抱紧丝杠轴颈，消除丝杠与轴承内圈之间的配合间隙，避免传动过程中出现轴窜，这一结构相比传统的圆螺母锁紧形式，轴向占用空间更小，不需要在丝杠轴端加工螺纹退刀槽，能有效缩短丝杠的悬臂长度，提升轴系的整体刚性。安装边界方面，方形法兰的四个安装孔中心距遵循通用模组的安装尺寸规范，座体总厚度控制在紧凑范围内，中心轴承孔的同轴度与法兰安装面的垂直度公差按照精密级传动要求设定，装配时不需要额外做配磨调整，就能保证丝杠安装后的回转精度。在实际设备选型中，这类支撑座通常搭配同规格的固定侧支撑座成对使用，一端固定一端支撑的布局形式，既能抵消丝杠高速回转时的热伸长量，又能保证传动过程中的重复定位精度，座体的边角处做了小倒角处理，避免装配时划伤操作人员，同时去除加工毛刺，安装孔口做了锪平处理，保证螺钉锁紧时端面贴合平整，不会出现螺钉偏斜导致的安装应力。轴承安装腔的内部预留了少量润滑脂存储空间，出厂预填的润滑脂可以满足初期运行的润滑需求，后续维护时只需要拆开前端的锁紧环就能补充润滑，不需要完全拆离安装座，降低了设备维护的拆装工作量。
