汽车供油系统辛卡化油器结构设计

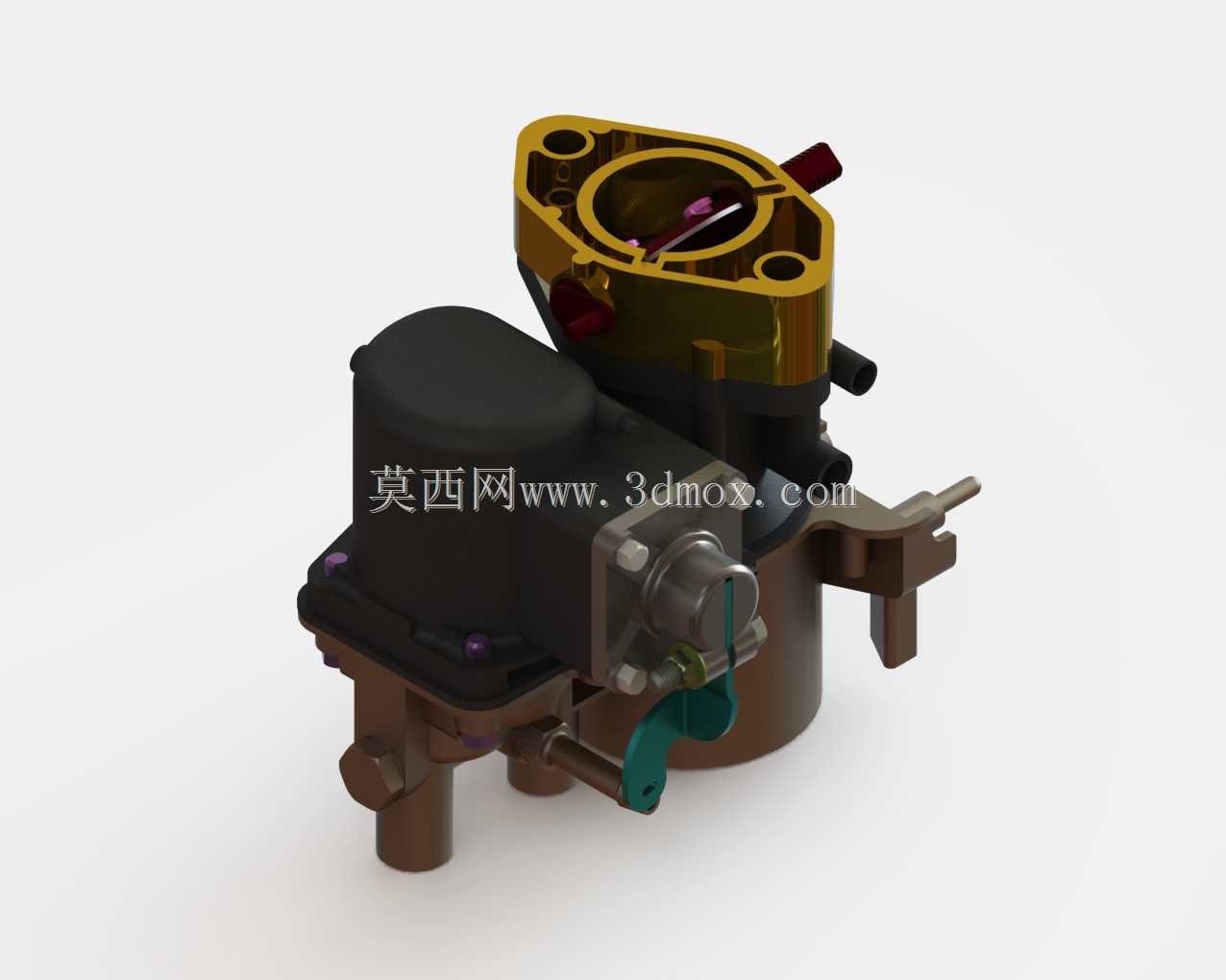

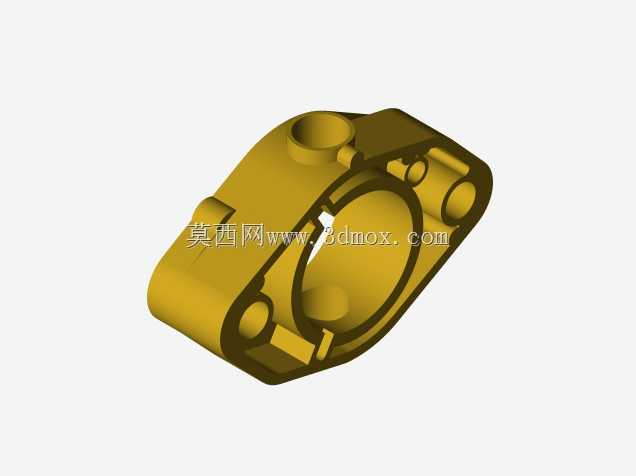

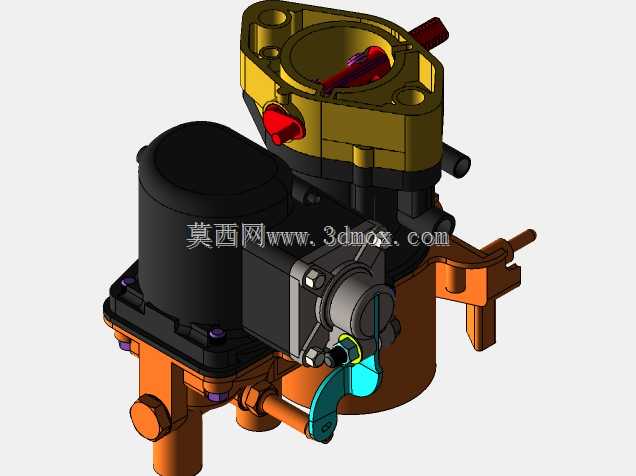

这款化油器主要应用在小排量汽油发动机的燃油供给环节，常见于老式乘用车、通用小型动力设备的动力单元中，核心作用是根据发动机不同工况的进气量，将燃油与空气按合适比例混合后送入气缸燃烧，直接决定发动机的怠速稳定性、动力输出平顺性与燃油经济性。从结构设计来看，上部的法兰安装面预留了两个定位安装孔与密封槽，用来和进气歧管端面贴合密封，安装面的轮廓尺寸完全匹配对应排量机型的进气道接口边界，避免安装后出现漏气、干涉问题；上部的金色腔体是浮子室结构，用来存储定量燃油并维持稳定油面高度，保证不同倾斜角度下供油压力不会出现大幅波动。侧面的黑色密封腔体是膜片式加浓与怠速调节机构，外部预留的调节螺钉用来调整怠速工况下的混合气浓度，适配不同海拔、气温下的空气密度变化，下方伸出的铜质管路是燃油进油接口，接口尺寸匹配常规6mm燃油软管的安装公差，侧面的金属拨杆是节气门操纵机构，和油门拉线连接后可通过转动角度控制进气截面积，实现不同负荷下的供油量匹配。设计过程中优先考虑了工况适应性，浮子室的进油阀采用针阀结构，可随油面高度自动通断进油通路，避免燃油溢出；怠速油道与主供油道采用独立加工的孔道结构，小负荷工况下仅怠速油道工作，维持低转速下的稳定燃烧，大负荷时节气门全开，主供油道参与工作，提供足够浓度的混合气满足动力输出需求。下部的安装支脚预留了固定孔位，可直接通过螺栓固定在发动机进气侧的安装支架上，整体外形的突出部件都做了避让设计，安装后不会和发动机周边的点火线束、冷却管路产生空间干涉，所有运动部件的活动行程都预留了足够余量，避免长期使用后因部件磨损出现卡滞问题。
