DF1赛车前后空气动力学尾翼结构设计

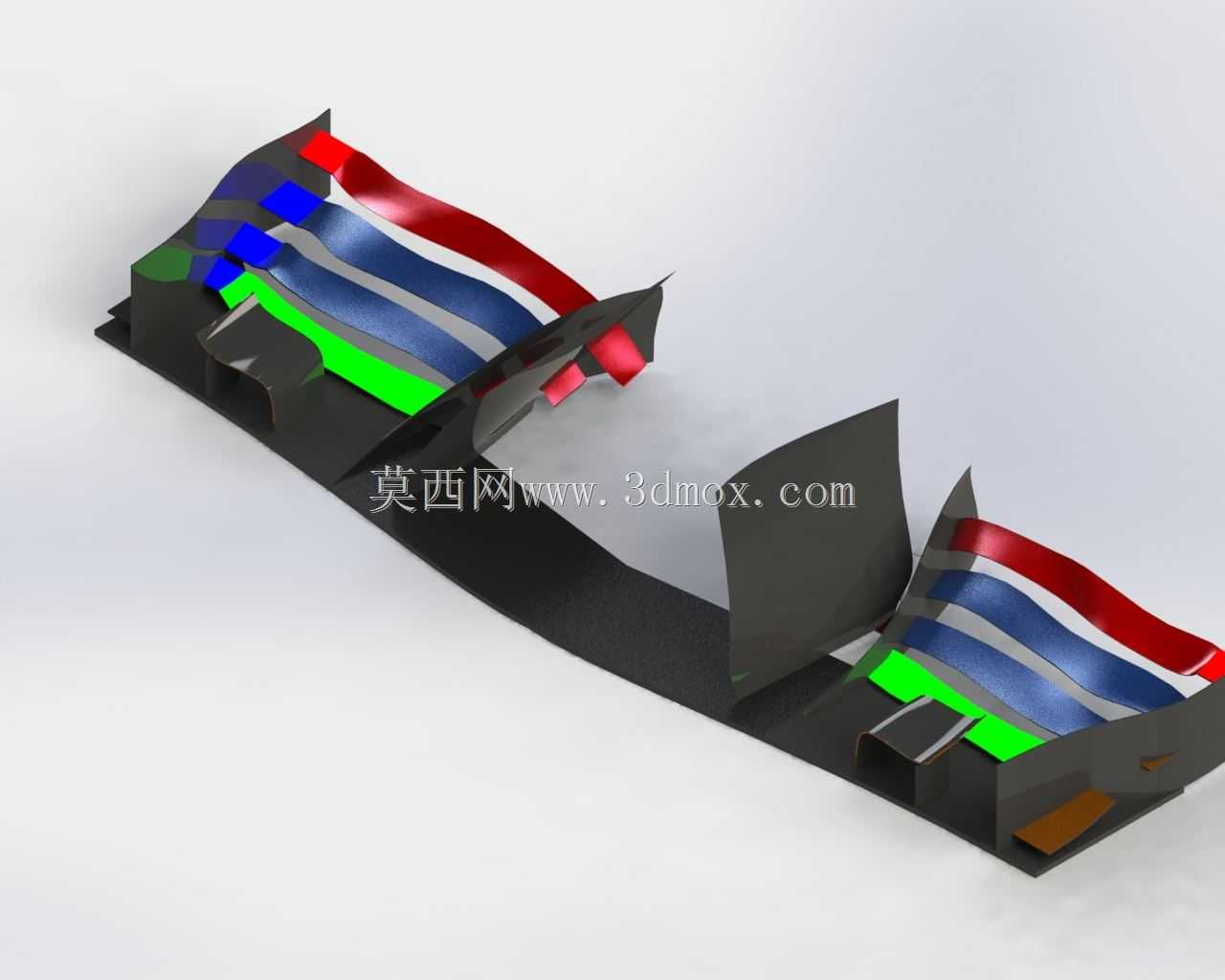

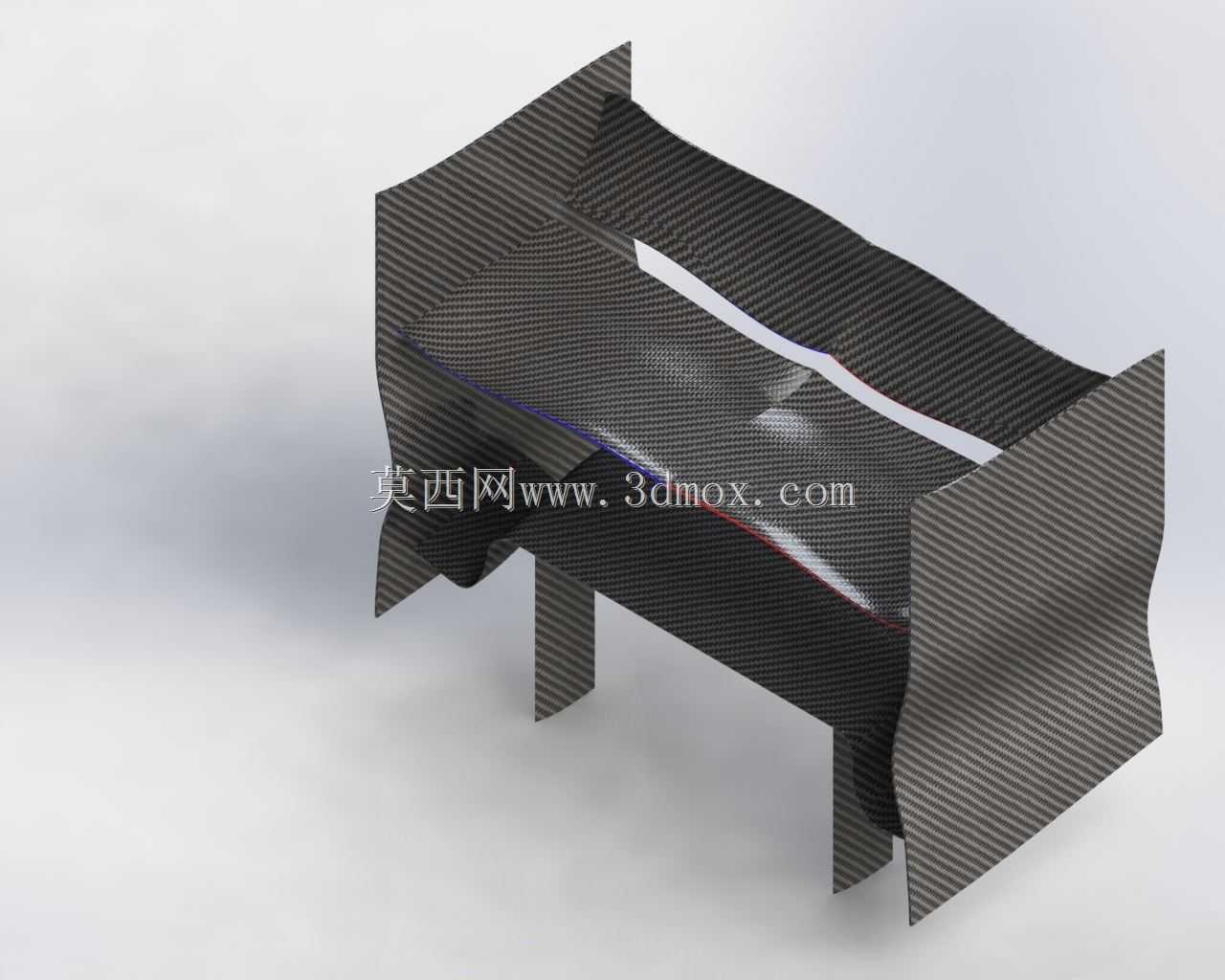

这套空气动力学套件针对单座方程式类竞速车辆开发，核心作用是在车辆高速行进过程中梳理流经车身的气流走向，通过翼片的特定曲面造型引导气流分层流动，在不额外增加车身迎风阻力的前提下，为前后轴提供足够的下压力，抵消车辆高速过弯时的升力效应，提升轮胎与地面的抓附极限，避免轮胎出现打滑空转的情况，让车手在弯道中可以保持更高的走线速度。从结构设计逻辑来看，前后翼的主体曲面采用连续变曲率造型，没有突兀的折角结构，避免气流在翼面表面发生提前分离形成紊流，翼片边缘做了切角收边处理，能够减少翼尖涡流的产生，降低涡流带来的诱导阻力。翼片的支撑结构采用垂直布置的支脚，支脚的安装位置避开了翼面的主要气流承压区域，不会打乱翼片下侧的高压气流区，同时支脚本身做了窄截面流线造型，尽可能降低自身的风阻占比。安装边界方面，前翼的安装点位对应车头前部的车架预留孔位，支脚的安装面做了平面度适配，能够直接贴合车架的安装基准面，不需要额外做转接垫片调整间隙，翼片整体宽度控制在车身前轮轮距的覆盖范围内，不会超出车身外廓的赛事规则限制，翼片最低点距离地面的高度预留了足够的颠簸缓冲空间，避免车辆在路肩行驶时翼片剐蹭地面造成结构损坏。后翼的安装位置对应车尾后部的车架安装点，翼片的高度处于车尾气流的高压作用区间，能够最大化利用流经车顶的气流产生下压力，翼片的横向宽度同样符合赛事对车身外廓尺寸的要求，两侧的端板结构延伸至翼片上下边缘，能够将翼片上下侧的不同压力区域气流做隔离，避免上下气流串流降低翼片的气动效率。整个构件采用碳纤维铺层设计思路，在保证翼面结构刚度的前提下尽可能降低构件自重，不会给车辆带来额外的簧下质量负担，翼片的曲面造型经过多轮气流走向验证，不同车速下的压力分布均匀，不会出现局部应力集中导致翼片高速行驶时发生震颤的问题。在实际赛事应用场景中，这套翼片可以根据不同赛道的特性做角度微调，在多直道的高速赛道可以调小翼片攻角降低风阻提升极速，在多弯道的低速赛道可以调大翼片攻角获取更高的下压力提升过弯极限，安装结构的快拆设计也能让维修团队在短时间内完成翼片的更换或者角度调整，适配正赛与排位赛的不同调校需求。
