夹持操作手指结构件三维设计

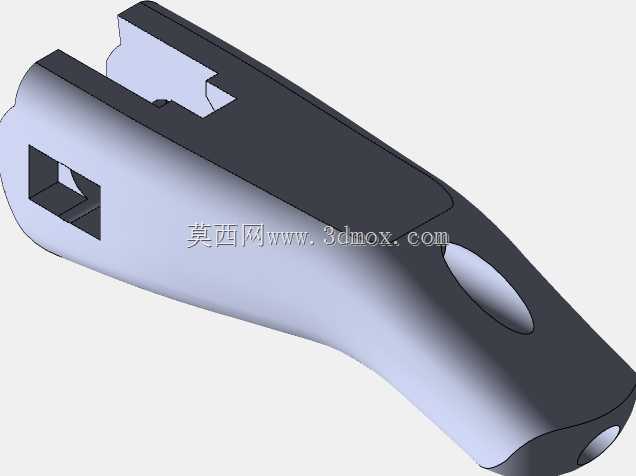

该结构件为夹持执行端的手指部件，主要应用在自动化抓取工位的末端执行机构上，可适配轻载搬运、工件定位夹持、工序间转运等场景，常见于电子零件装配线、小型五金件加工上下料工位、包装线物料抓取环节，作为末端执行机构的直接接触部件，承担与被抓取工件直接接触、传递夹持力的核心作用。从功能特性来看，该部件采用分体式卡槽衔接结构，端部开设的方形卡槽可与驱动端的推块或连杆直接嵌合，无需额外定制转接件即可完成动力传递，降低装配适配难度；部件侧面设置的椭圆沉孔用于安装防滑胶垫或定位销，可根据被抓取工件的表面材质、外形轮廓更换接触端配件，避免硬接触刮伤工件表面，同时提升夹持摩擦力，防止工件在转运过程中滑脱。设计过程中优先考虑了受力分布合理性，整体采用变截面流线型外形，从夹持端到连接端逐步过渡壁厚，在夹持接触区域保留足够的结构强度，避免频繁夹持作业出现形变，连接端则通过开槽结构分散装配应力，减少长期往复动作带来的疲劳断裂风险。外形尺寸方面，该部件整体为长条形结构，安装边界需匹配末端执行器的安装槽宽度，端部卡槽的尺寸公差需控制在合理范围内，保证与驱动连杆的配合间隙既不会出现卡滞，也不会因间隙过大导致夹持精度偏差；部件表面的圆弧过渡设计既减少了加工过程中的应力集中点，也避免了尖锐棱角在装配、调试过程中划伤操作人员或工件表面。在实际选型适配时，需注意该手指部件的夹持力上限与驱动端输出力匹配，侧面的安装孔位可根据实际使用需求调整接触配件的安装位置，适配不同尺寸规格的被抓取工件，无需重新制作整体手指结构，可降低备件更换成本，缩短工位调试周期。该结构的建模过程中对装配衔接处的配合面做了公差预留，可直接用于后续的工程图导出与加工生产，适配常规的机加工或注塑成型工艺，满足小批量试制或批量生产的设计要求。
