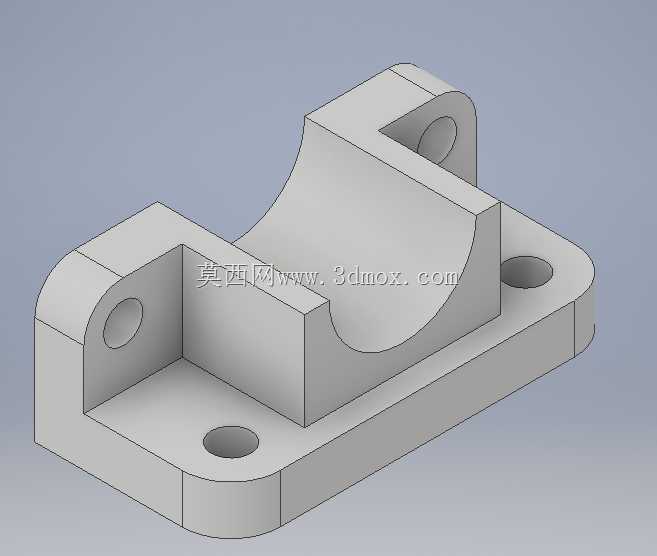

带半圆支撑槽的双耳式安装支座结构

这类带半圆支撑槽的双耳安装支座，常应用在轻工输送线、小型工装夹具台以及非标自动化设备的辊轴支撑工位，主要作用是承托水平布置的圆柱类回转构件，比如小直径传动光轴、导辊、缓冲托辊的端部，限制轴类件的径向位移，同时为轴端预留铰接转动的空间，避免轴件运转时出现径向窜动。从结构设计逻辑来看，底座采用圆角矩形的板式结构，四个角位置预留沉头安装孔，安装时可通过内六角螺栓直接固定在设备安装基面或者型材框架上，沉孔设计能够让螺栓头完全没入底座平面，不会突出表面干涉其他相邻构件的布置，底座的厚度经过受力校核，能够承受轴类件传递的径向载荷，不会在长期负载下出现底座翘曲变形。中间的半圆支撑槽是核心功能区域，槽的圆弧半径与配套支撑的轴件外径保持间隙配合，槽面的加工粗糙度需要控制在合理范围，减少轴件转动时的摩擦阻力，槽体两侧的立板起到侧向限位的作用，防止轴件沿轴向出现不必要的窜动。两端的带孔耳板是铰接配合结构，耳板上的同轴通孔可穿装定位销或者铰接轴，当需要对支撑的轴件进行快速拆装或者角度调整时，可通过耳板的铰接结构配合快拆销实现快速开合，不需要完全拆卸整个支座就能完成轴件的更换维护，大幅降低设备运维的拆装工作量。设计时需要注意，两个耳板的通孔同轴度公差需要严格控制，避免穿装销轴时出现卡滞，半圆槽的中心高度要和设备整体的传动中心高保持一致，否则会出现轴件安装后别劲、运转阻力增大的问题，底座安装孔的孔距要匹配常用的铝型材安装孔距或者通用安装基面的预留孔位，保证安装时不需要额外打孔适配。这类支座相比整体式的轴套支撑，结构更轻量化，拆装维护更便捷，适合在中低载荷、需要频繁更换辊轴的工位使用，耳板的厚度根据支撑载荷的大小调整，载荷较大的工况下可适当增加耳板厚度并在耳板与底座连接处设置加强筋，提升整体结构的抗变形能力，半圆槽的边缘做倒角处理，避免安装轴件时刮伤轴的表面镀层或者加工面。
