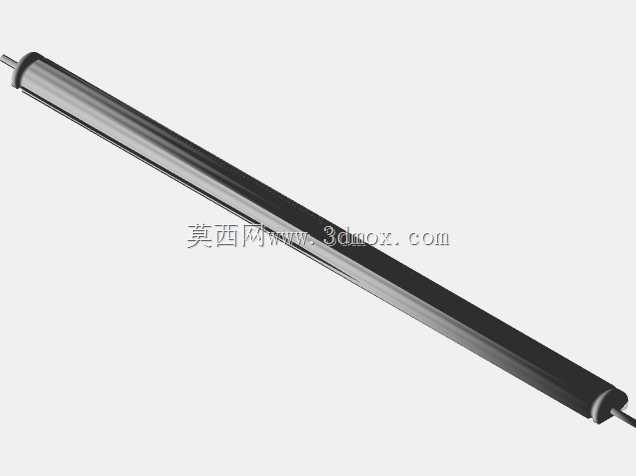

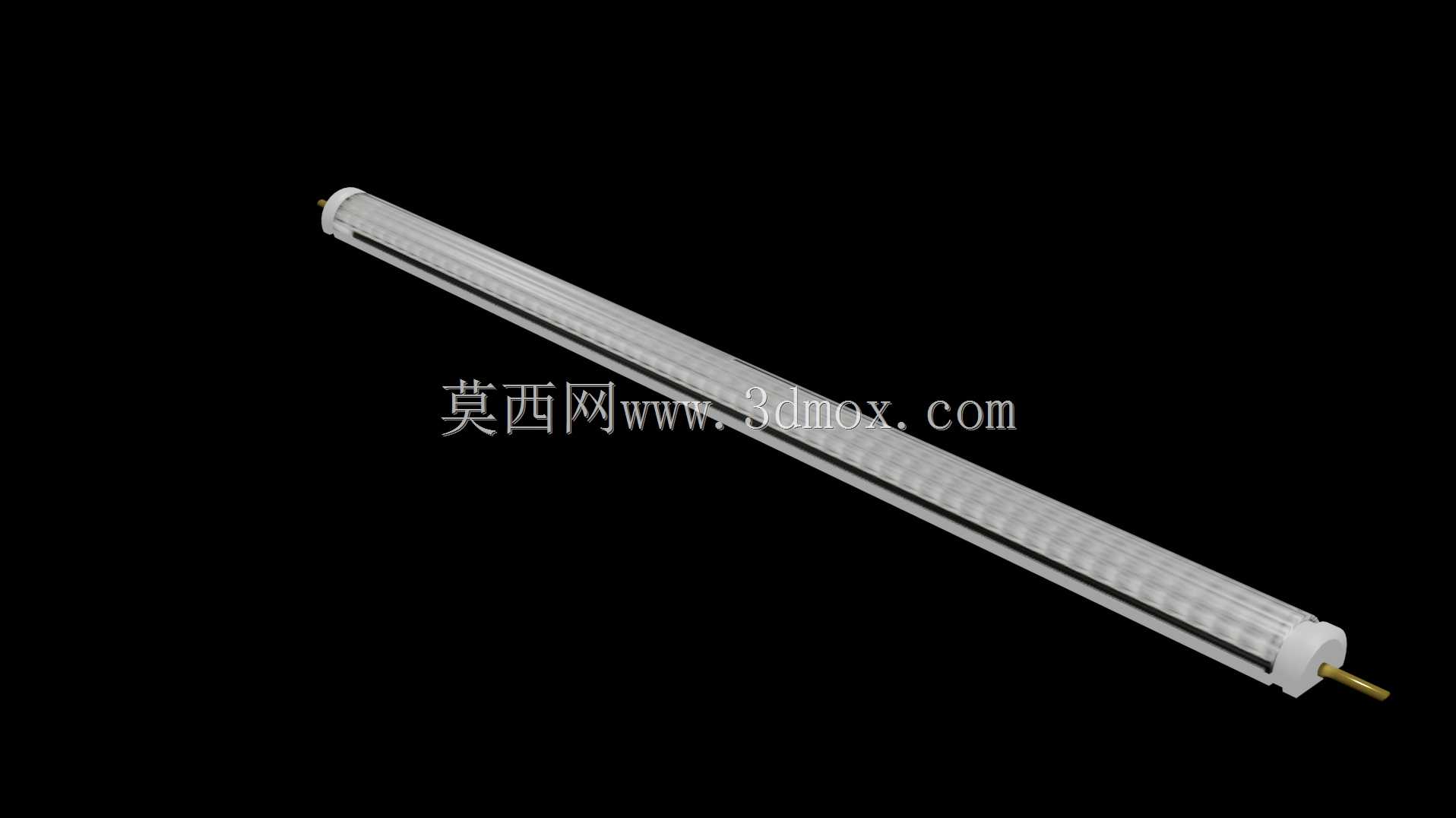

带LED阵列的长条形照明灯管结构设计

这款带LED阵列的长条形灯管，主要面向商用办公、工业厂房、商超展柜等常规室内照明场景做结构适配，日常使用中可直接替换传统同规格荧光灯管，无需对原有灯座做大规模改造，适配常规T8类灯架的安装卡扣尺寸，两端插针采用标准间距设计，安装时直接对准灯座插孔旋转卡入即可完成固定，整体安装边界和传统荧光灯管保持一致，可降低现场改造的物料与人工成本。从结构设计逻辑来看，整灯采用一体化挤出成型的半透明PC外罩作为发光面，外罩内侧做了微棱晶漫反射纹理处理，可打散LED颗粒发出的直射光线，避免出光面出现明显的灯珠光斑，同时外罩和背部的铝合金散热壳体通过卡扣结构压合固定，无需额外打胶即可实现IP40级别的防护效果，兼顾装配效率与日常使用的防尘需求。背部的铝合金壳体除了承担结构支撑作用外，内壁和LED铝基板直接贴合，可将灯珠工作时产生的热量快速传导到整根壳体表面，通过空气自然对流完成散热，无需额外加装散热风扇，整灯工作时无额外噪音，适合对静音有要求的办公、阅览场景使用。两端的端盖采用阻燃PC材质注塑成型，端盖和壳体之间设置有定位卡槽，装配时可快速对齐插针的导电引脚位置，避免装配过程中出现引脚错位导致的接触不良问题，插针采用黄铜镀镍材质，既有足够的结构强度满足多次插拔的耐磨需求，也能保证长期使用后的导电稳定性，避免接触电阻过大导致的接头发热问题。整根灯管的LED阵列沿灯管长度方向等间距排布，灯珠排布间距经过匹配外罩的漫反射角度做优化，在保证整根灯管出光均匀度的前提下，兼顾了发光效率与灯珠使用数量的平衡，不会出现局部过亮或者两端暗区的问题。内部的驱动电源内置在一端的端盖空腔内，电源板和铝基板之间采用插簧式连接，装配时无需焊接，可提升生产线的装配效率，同时电源部分做了过流、过压保护设计，可适配常规市电电压波动范围，避免电网瞬时波动导致的灯珠烧毁问题。在实际选型使用中，这款灯管的外形长度可适配常规1.2米规格灯架，整体外径和传统荧光灯管一致，替换时无需调整灯架的固定卡扣位置，日常维护时也可直接徒手插拔更换，无需专业工具操作，适合大面积照明场景的批量更换与日常运维使用。
