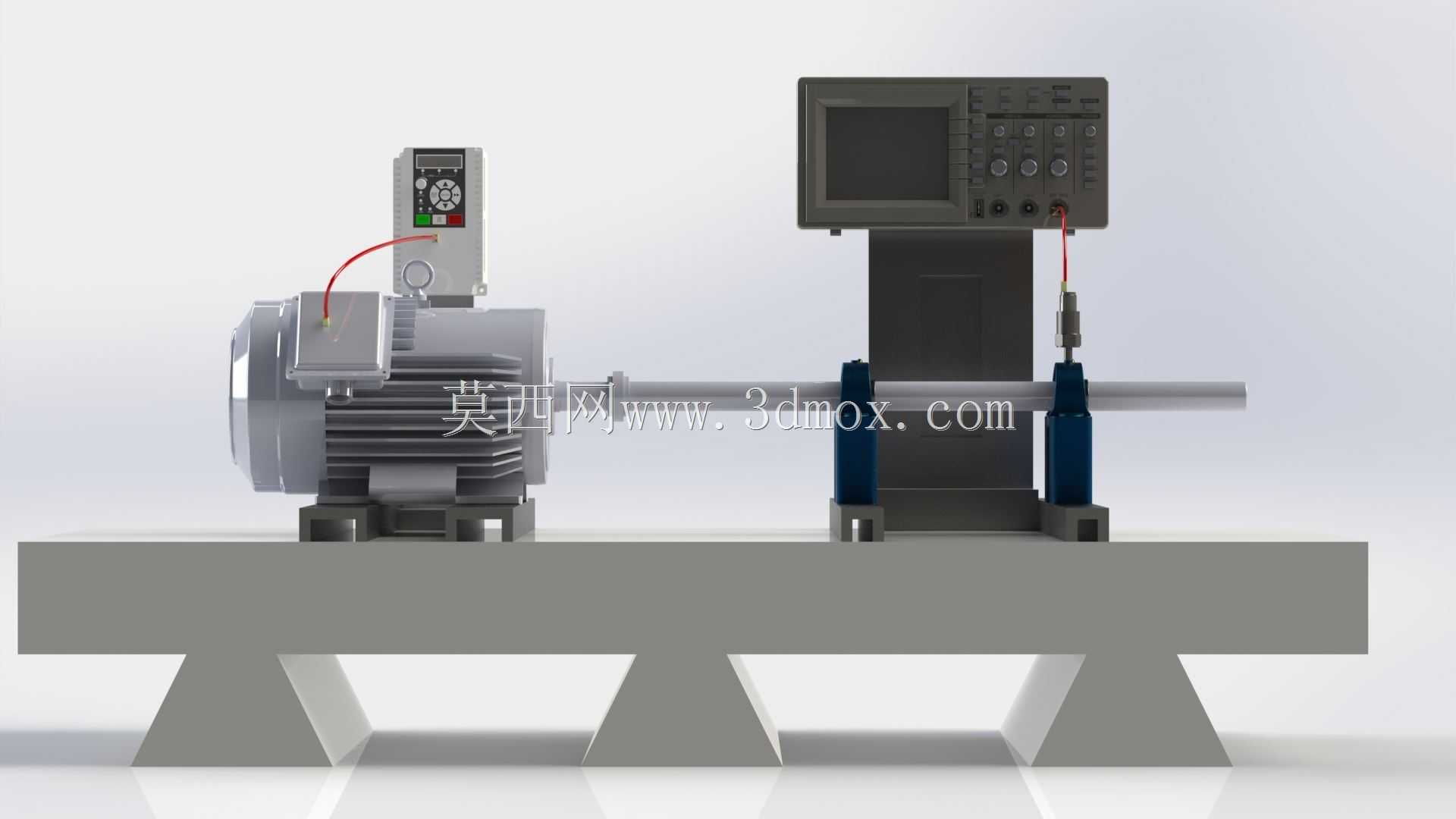

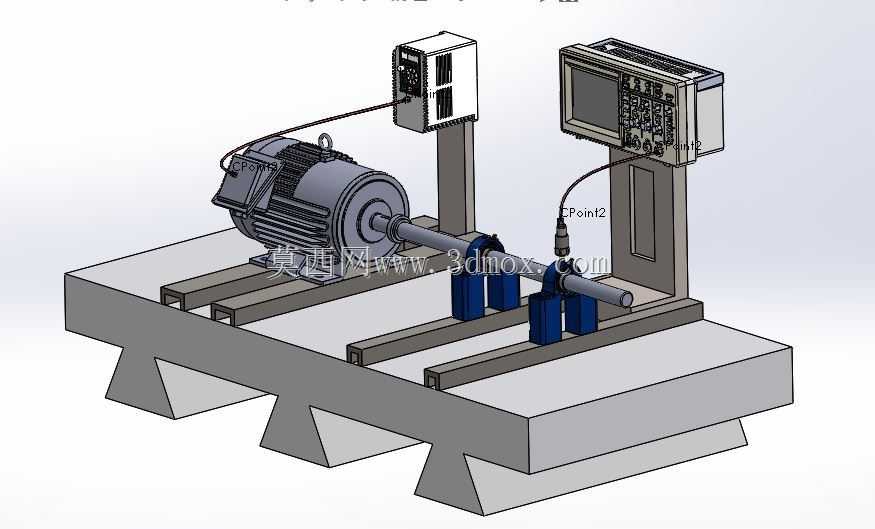

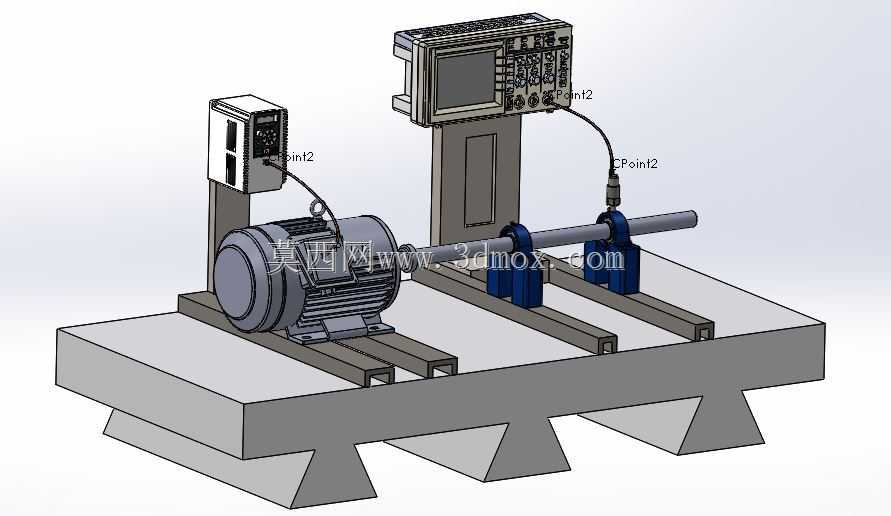

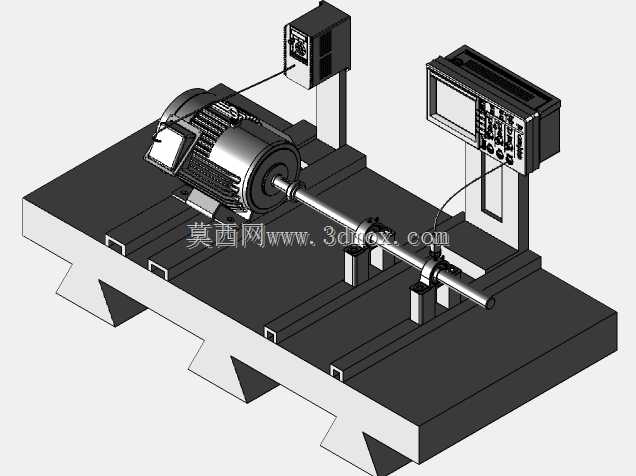

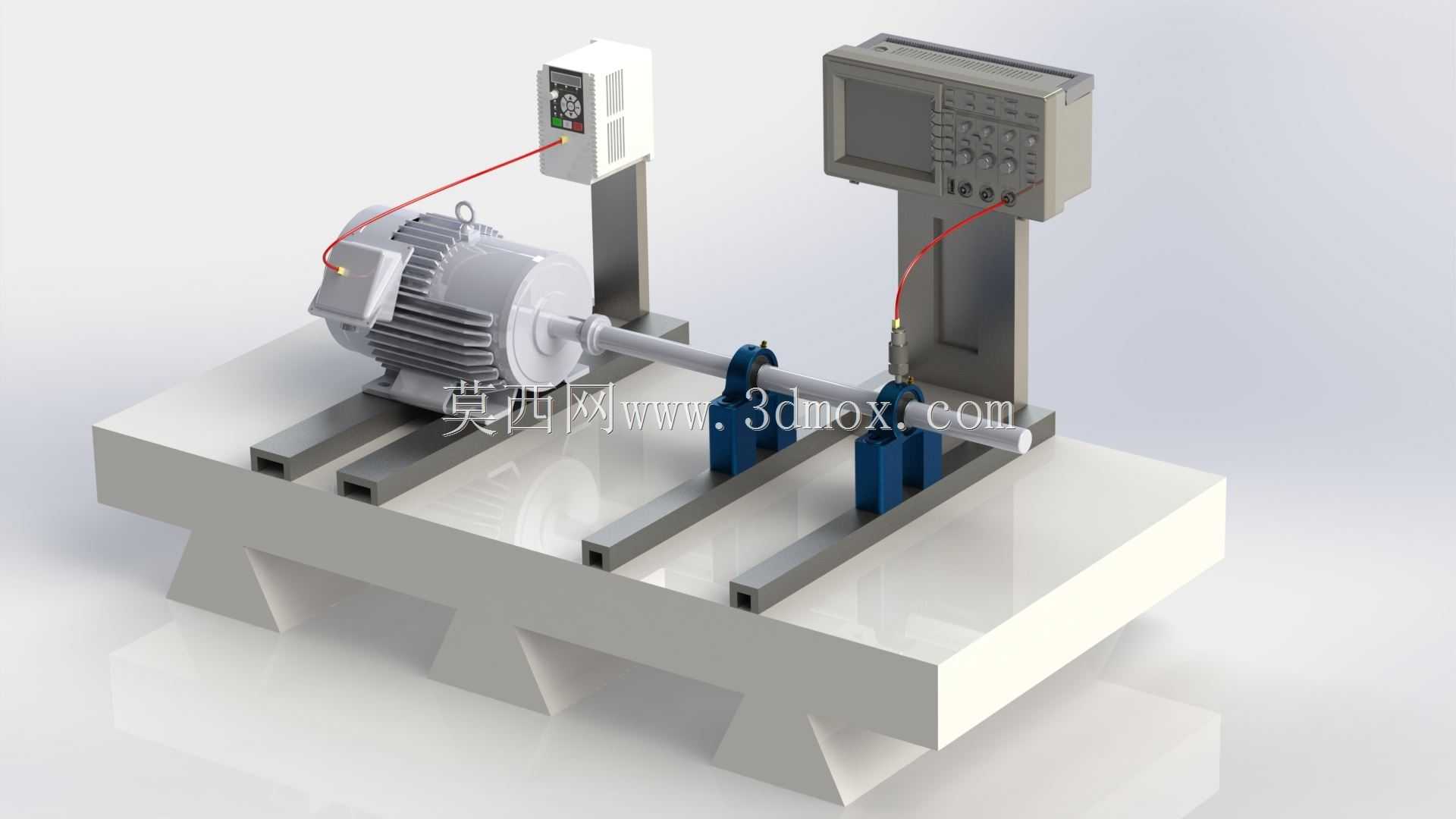

电机轴承振动测试实验装置结构

在电机出厂质检、运维状态监测以及轴承性能验证环节，这类测试装置是获取旋转部件振动特征参数的核心硬件载体，区别于在线式的设备状态监测传感器布设方案，该台架采用固定式集成布局，能够在实验室环境下复现电机轴系带轴承运转的真实工况，为轴承磨损程度判定、装配同轴度校验、异常振动溯源提供可重复的测试基准。整套装置的基座采用带减重槽的铸铁平台结构，平台上预留多组平行T型槽，可根据被测电机的底座安装孔距灵活调整固定位置，适配不同中心高、不同底座尺寸的三相异步电机、伺服电机的装夹需求，基座底部的支撑结构做了加厚处理，能够抵消电机高速运转时产生的自身振动，避免台架谐振干扰振动传感器的采集精度。轴系支撑部分采用两个可调式V型轴承座，轴承座可沿T型槽横向滑移，适配不同轴伸长度的被测轴件，轴承座的压盖可快速开合，更换不同内径的轴瓦后就能适配不同直径的测试轴，无需整体更换支撑组件，大幅提升不同规格轴承测试的换型效率。测试端的数采控制单元通过立式支架固定在轴系末端，支架高度可根据传感器安装位置上下调整，振动加速度传感器通过磁吸座固定在靠近被测轴承的轴段位置，采集的振动信号通过屏蔽线缆传输至数采单元，可实时输出振动加速度、速度、位移三类时域参数，也可通过内置算法做频谱分析，识别轴承内圈、外圈、滚动体的特征故障频率。驱动端的变频器独立安装在电机侧的立式支架上，可实现电机0-3000rpm范围内的无级调速，满足不同转速工况下的轴承振动测试需求，变频器与电机之间采用屏蔽动力线连接，避免变频谐波对振动信号采集产生电磁干扰。整套装置的安装边界充分考虑实验室台位的布设需求，整体长宽尺寸适配常规实验台摆放空间，所有外接线缆均预留理线空间，外露旋转轴段做了安全防护设计提示，避免测试过程中发生机械伤害。从设计逻辑上看，该装置优先保证测试基准的稳定性，所有可调部件均设置锁紧结构，调整到位后可完全锁死，避免运转过程中部件移位导致的测试数据偏差，同时兼顾了多规格被测件的适配性，通过模块化的支撑、装夹组件设计，减少了不同测试任务下的工装更换工作量，适合电机生产企业质检部门、轴承研发实验室、高校机械工程专业实验教学场景使用，能够为轴承寿命验证、电机装配工艺优化、振动故障诊断算法训练提供可靠的硬件测试平台。
