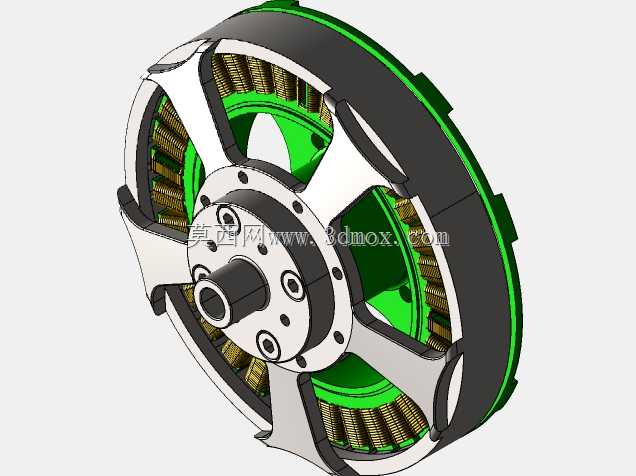

TMotorU8盘式无刷动力电机结构设计

这款盘式动力电机的结构设计，首先围绕多旋翼飞行平台的动力输出需求展开，在布局上采用外转子直驱构型，省去了传统减速传动结构带来的能量损耗与装配间隙，能够直接将扭矩输出至桨叶安装位，适配大尺寸螺旋桨的低转速大扭矩工况。从实际应用场景来看，这类结构常见于工业级多旋翼无人机、垂直起降固定翼无人机的动力单元，也可作为小型轻量化回转设备的直驱动力源，对安装空间的轴向尺寸限制有较好的适配性。

设计过程中优先考虑了动力输出的效率与散热表现，定子绕组采用集中式排布嵌装于内侧定子支架，硅钢片叠压结构的定子铁芯在保证磁导性能的同时，通过支架上的镂空结构引导飞行过程中的迎面气流直接穿过绕组间隙，带走持续高负载运行产生的热量，避免长时间满功率输出时出现绕组退磁、绝缘层老化加速的问题。外转子部分采用高强度导磁钢冲片叠压构成磁轭，表贴式永磁体通过高精度定位工装贴合于磁轭内壁，保证气隙均匀度控制在极小公差范围内，降低运转过程中的磁阻波动与转矩脉动，减少动力输出时的振动传递。

安装边界的设计上，前端输出轴采用中空通孔结构，既可以减轻整体自重，也能够满足走线穿过轴心的装配需求，适配快拆式桨座的安装定位；端盖部分的辐条式支撑结构在保证结构强度、抵抗转子离心形变的前提下，尽可能切除非受力区域的冗余材料，降低转动惯量，提升动力响应速度。定子基座上的安装孔位采用圆周等距排布，能够适配不同规格的安装机架，孔位的同轴度公差经过严格校核，保证安装后电机转子的回转中心与安装基准完全重合，避免高速运转时出现偏心振动。

从结构细节来看，转子外圈的防护结构既可以阻挡飞行过程中杂物侵入气隙造成定子转子剐蹭，也能够约束永磁体在高速离心力作用下的位移，提升长期运转的结构可靠性。绕组端部的绝缘处理与出线位的固定结构，都考虑了高频振动工况下的耐疲劳性能，避免引线在长期振动下出现断线、绝缘破损的问题。整体结构的重量分布经过优化，转动部分的质量尽可能靠近回转中心，降低旋翼动力系统的整体惯量，提升飞行平台的姿态响应速度，适配姿态调整频率较高的飞行作业场景。
