内嵌滚珠轴承结构滑板行走轮

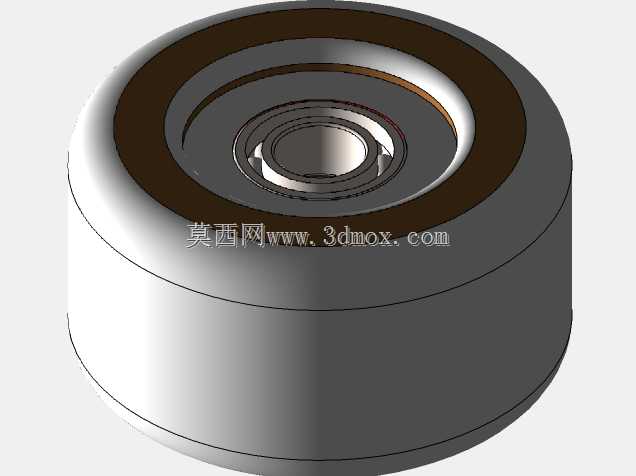

日常代步、特技滑板以及轻型移动载具的行走轮组设计中，轮体与轴承的集成度直接决定滑行体验与部件使用寿命，这款集成式滑板轮将滚动轴承直接内嵌于轮体中心，省去了额外的轴套装配环节，能有效降低轮组转动时的同轴度误差，减少高速滑行时的轮体偏摆问题。从结构设计逻辑来看，轮体采用外圈宽幅接触的构型，直径设定为55mm，轮体宽度30mm，较窄轮相比接地面积更大，滑行时的稳定性更强，在粗糙路面也能保持较好的通过性，不会因为小石子或者路面缝隙出现卡滞；较宽的轮体也能分散滑行时的径向载荷，在做跳跃落地动作时，轮体受力更均匀，不容易出现局部应力集中导致的轮体开裂问题。内嵌的轴承部分配置了7颗直径19mm的滚珠，多滚珠的排布方式能将轴承受力均匀分散到每一颗滚动体上，相比少滚珠的轴承结构，径向承载能力提升明显，在承受大冲击载荷时，滚珠与滚道的接触应力更小，长期使用也不容易出现滚道点蚀、滚珠磨损卡滞的问题。设计过程中需要严格控制轮体内腔与轴承外圈的配合公差，采用过盈配合的方式保证轴承与轮体无相对滑动，同时轴承内圈与安装轴采用间隙配合，保证轮体转动顺滑无阻滞；轮体外圈采用圆弧过渡的接触面，能在转向时提供更线性的侧向支撑，不会因为轮缘棱角出现转向卡滞的问题。这类集成轴承的轮组除了应用在滑板上，也可适配轻型手推车、移动货架、小型输送线的从动轮场景，只要匹配对应直径的安装轴，就能直接装配使用，不需要额外采购轴承单独压装，能减少装配环节的工序耗时，也避免了手工压装轴承导致的轴承偏斜、损坏问题。轮体的安装边界以中心轴承内孔为基准，轴向安装空间需要预留至少32mm的宽度，避免轮体与安装支架发生摩擦，径向方向以轮体中心为基准，半径方向预留至少28mm的转动空间，保证轮体转动时不会与周边结构发生干涉。在建模过程中，轮体的外圆曲面与轴承安装位的同轴度需要严格控制，公差带控制在0.02mm以内，才能保证轮体转动时的动平衡性能，避免高速滑行时出现轮体抖动的问题；轴承部分的滚道曲率需要与滚珠曲率匹配，保证滚珠与滚道的接触面积处于合理区间，既减少转动摩擦阻力，又保证足够的承载能力。
