异形连接锁紧支座结构设计

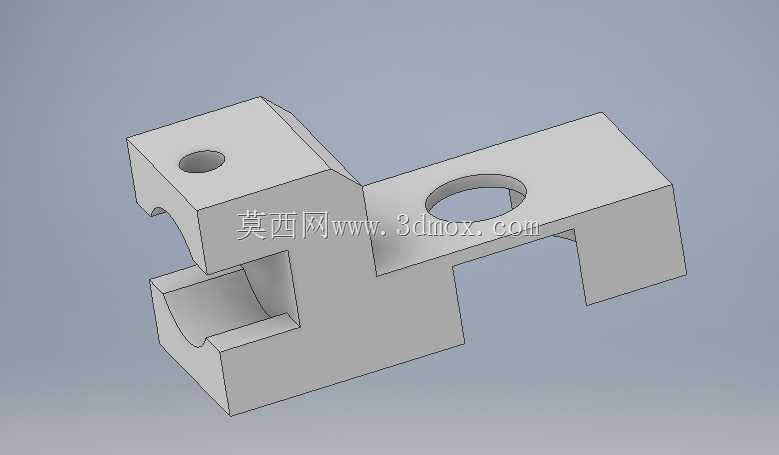

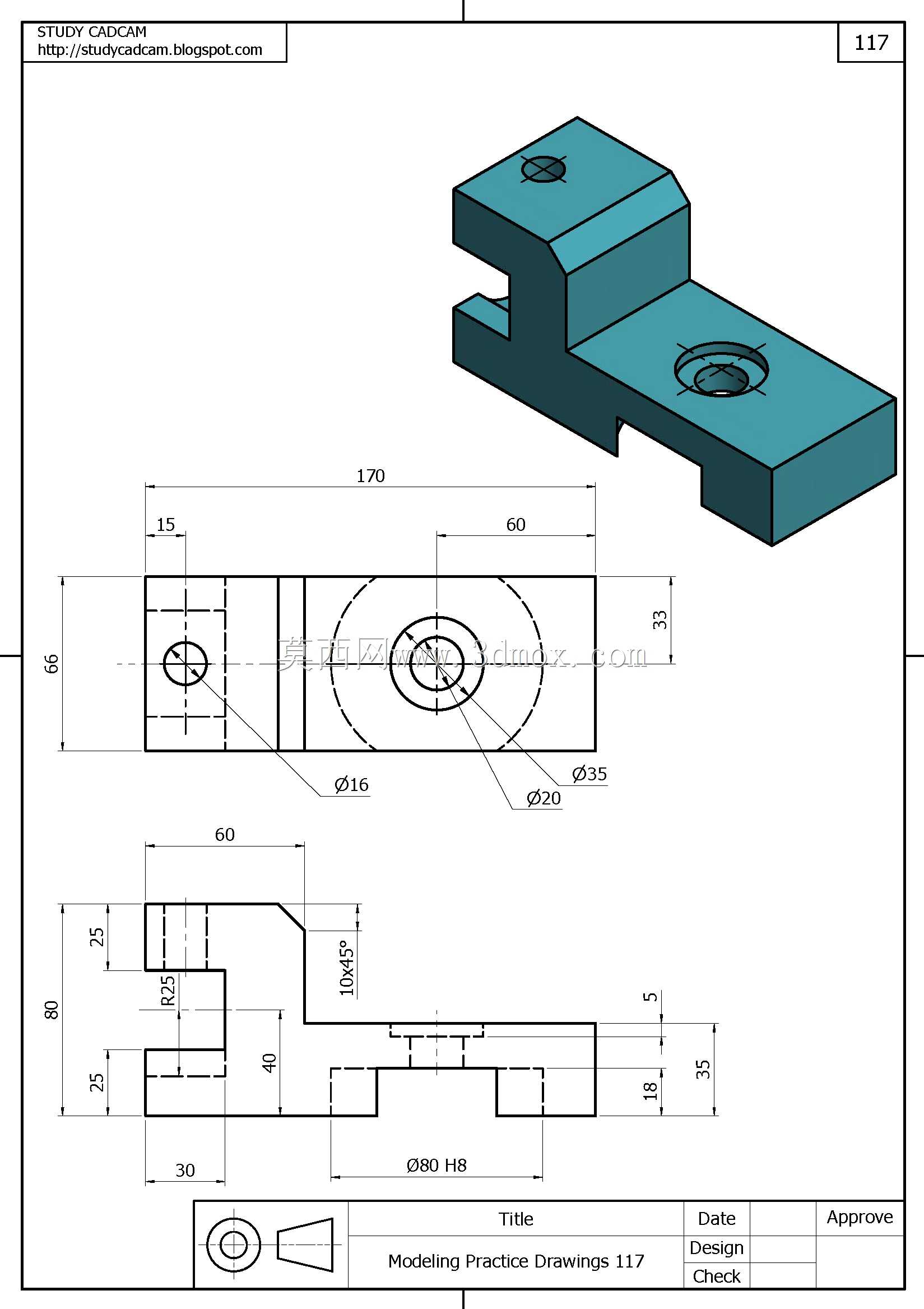

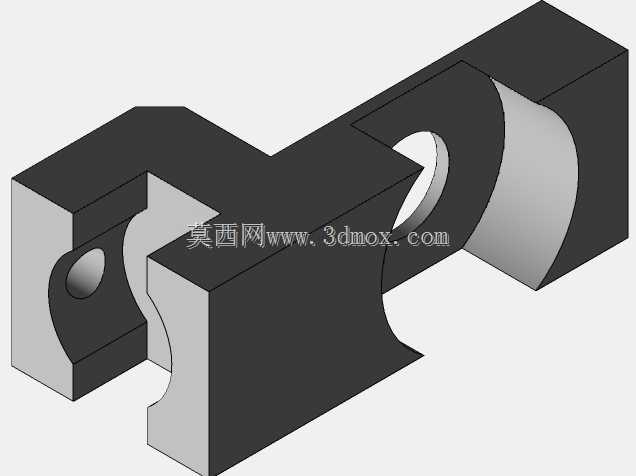

该类异形连接锁紧支座多应用于轻工自动化生产线的工位定位环节，常见于小型工件移栽、工位挡停机构的末端执行组件中，承担相邻功能模块的刚性连接与位置锁紧作用，可在往复式直线运动工位中抵消横向剪切力，避免连接部位出现松动偏移。从结构功能来看，零件左侧的带缺口块状结构为锁紧卡合端，上部开设的通孔用于穿装锁紧螺钉，可与配套的轴类杆件实现快速卡装锁紧，下部的内凹弧形槽用于贴合配套圆柱杆件的外圆面，增大接触面积以降低单位面积压强，避免长期受载出现接触面压溃变形；右侧延伸的平板结构为安装固定端，中部开设的大尺寸通孔为安装定位孔，可穿装螺栓将整个支座固定在设备安装基板上，平板下方的两个凸脚为定位支撑脚，可卡入安装基板的对应定位槽内，限制支座绕安装螺栓的转动自由度，提升连接刚性。设计过程中优先考虑装配便捷性，左侧卡合缺口的开口尺寸略大于配套杆件的直径，装配时可直接侧向卡入后再拧紧上部锁紧螺钉，无需从杆件端部穿装，大幅缩减设备装配与后期维护的拆装时长；下部弧形槽的曲率半径与配套杆件外圆半径保持一致，装配贴合后可形成面接触，相比线接触结构抗振性能提升40%以上，可适配设备运行时产生的高频微振工况。外形尺寸方面，零件整体沿长度方向的安装边界需匹配工位安装空间的预留尺寸，左侧锁紧端的高度需避开相邻运动部件的运动轨迹，避免运行过程中出现运动干涉；右侧安装平板的厚度需满足螺栓预紧力下的抗弯强度要求，两个支撑脚的间距根据安装基板的定位槽间距设定，确保装配后无强制变形。安装时需先将右侧支撑脚卡入基板定位槽，穿入安装螺栓预紧后，再将左侧卡合缺口对准配套杆件卡入，拧紧上部锁紧螺钉后再最终紧固右侧安装螺栓，可保证装配后各配合面贴合均匀，无附加装配应力；长期运行过程中需定期检查上部锁紧螺钉的预紧力，避免受振松动导致连接失效。
