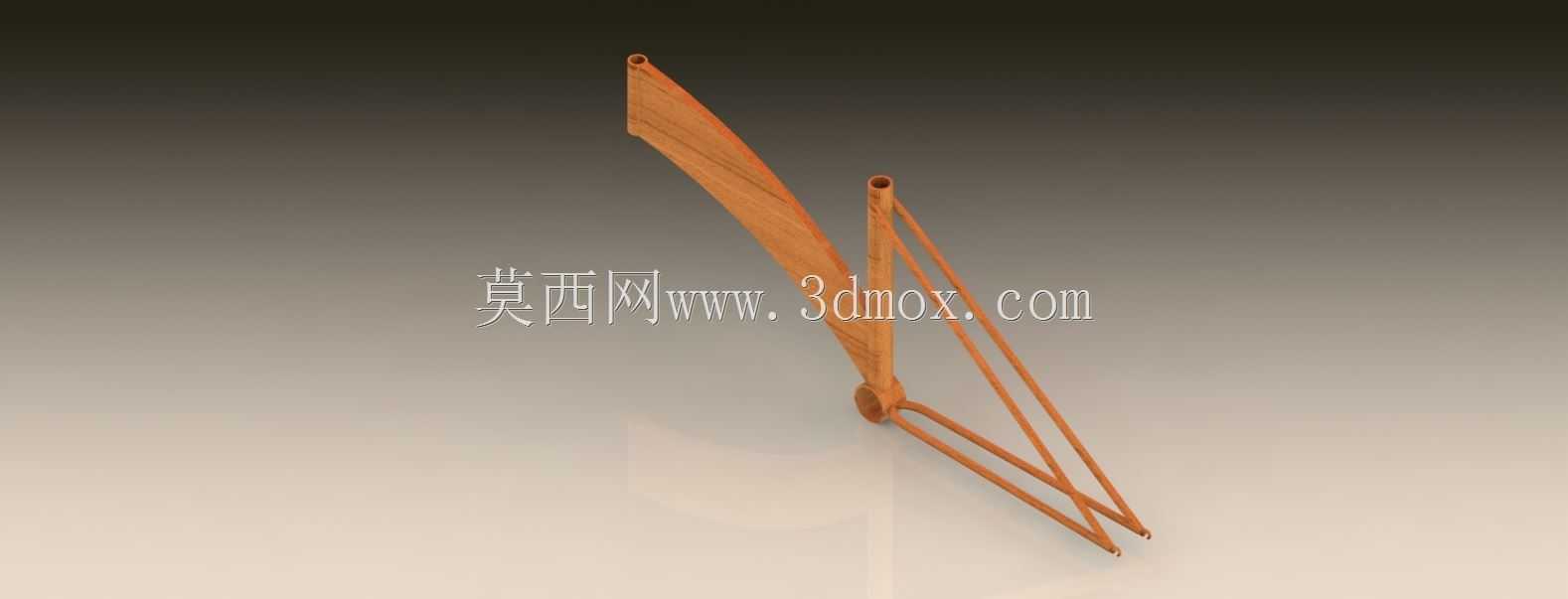

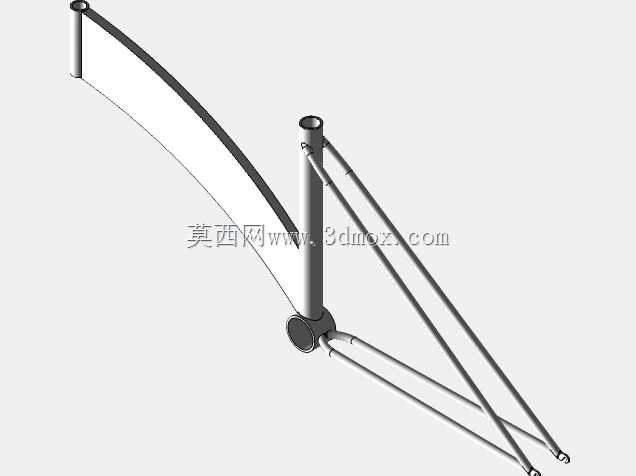

木质自行车车架结构设计方案

日常通勤、休闲骑行场景下的非机动代步车，车架作为核心承载基体，承担着连接前后轮组、转向组件、传动系统与骑乘者载荷的核心作用，区别于常规金属管材焊接的量产车架，这款采用木质材料打造的车架，在结构设计上充分贴合木材的力学特性做了针对性优化。从结构布局来看，这款车架沿用了经典的菱形车架拓扑逻辑，头管位置预留标准前叉安装接口，可兼容常规规格的自行车碗组与前叉舵管，安装边界与普通通勤自行车的头管尺寸保持一致，不需要额外定制转接件就能完成前叉装配；下管、上管与后上叉、后下叉的衔接位置，没有采用金属车架常见的焊接节点，而是通过整体切削加榫卯嵌合的方式完成连接，既避免了木材连接位置的应力集中问题，也能保证整体结构的抗扭刚度。设计过程中优先考虑了骑乘载荷的传递路径，骑乘者的体重通过座管位置传递到后三角结构，再通过后下叉分散到后轮轴位置，前部转向载荷通过头管传递到前叉，整个力流路径上的木质构件截面都做了渐变处理，受力较大的五通位置构件截面更宽，向两端延伸时逐步收窄，在保证结构强度的前提下尽可能降低整体重量。安装边界方面，后叉开档尺寸匹配常规通勤自行车的后轮花鼓规格，可直接安装标准后轮轴与变速、制动组件，五通位置预留的安装孔位兼容常规方孔中轴，不需要对传动部件做特殊改装就能完成整车装配。木质材料本身的阻尼特性优于金属管材，骑行过程中可以过滤掉路面传来的小幅振动，提升长距离骑行的舒适度，同时独特的木质纹理也让车架具备区别于量产金属车架的外观辨识度，适合休闲代步、个性化改装的骑行场景使用。结构设计阶段针对木材的各向异性做了补强处理，在受力较大的衔接位置嵌入了隐形的金属嵌件，避免长期受载出现木材开裂的问题，所有外露的木质表面都做了圆弧过渡处理，既降低了应力集中系数，也避免了尖锐棱角带来的使用安全隐患。
