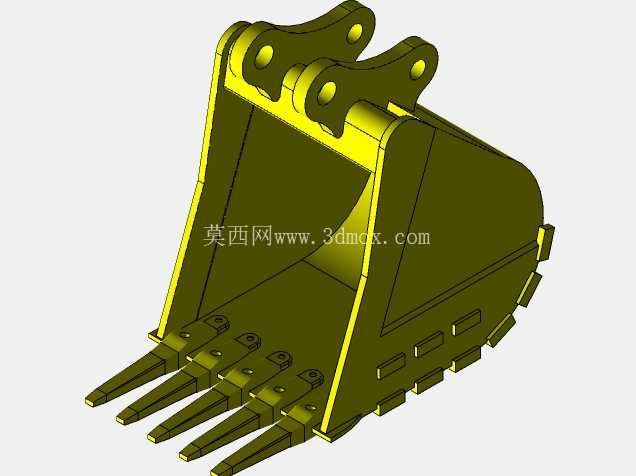

长齿结构挖掘机铲斗三维设计模型

在矿山剥离、土石方开挖、硬土破碎这类重载作业场景里，普通平齿铲斗经常出现切入阻力大、斗齿磨损快、边角物料易洒落的问题，这款长齿结构的挖掘斗正是针对这类工况做的定向结构优化。从实际作业逻辑来看，斗齿的伸出长度比常规土方斗增加了近两成，齿尖做了收窄的楔形处理，切入密实土层、风化岩层的时候，齿尖能先破开物料表层的致密结构，不需要靠整机太大的下压力就能让斗体顺利切入料堆，能有效降低小臂油缸的负载冲击，减少作业过程中的液压系统压力波动。

从结构设计层面拆解，斗体的背部做了多道横向加强筋布局，筋板的位置刚好对应斗齿传力的受力路径，挖掘时斗齿承受的径向冲击力会顺着齿座传递到加强筋上，再分散到整个斗的侧壁与背板，避免局部应力集中导致的斗体开裂。斗口部位的耐磨板采用了分段式安装结构，每一段耐磨板都对应一个斗齿的安装位，磨损之后可以单独更换对应段的耐磨板，不需要整体切割斗口，能大幅降低现场维护的工作量与配件成本。斗齿与齿座的连接采用了常规的销钉锁固结构，和市面主流挖机属具的齿座安装尺寸通用，现场更换斗齿不需要做额外的适配加工，普通维修班组用常规工具就能完成拆装。

安装连接部位的两个铰接耳板做了同轴度公差控制，耳板的轴孔内预留了衬套安装位，衬套采用过盈配合压装，作业时铰接部位的磨损会集中在可更换的衬套上，不会损伤耳板本体。两个铰接耳的中心距、轴孔直径都匹配对应吨位挖机的小臂连杆安装尺寸，不需要改装连杆结构就能直接挂装使用，安装时只需要对齐轴孔穿入铰接销，锁好挡板即可完成属具更换，整个换斗过程在常规作业现场十五分钟内就能完成。

斗体的侧壁做了外倾的微角度设计，这个角度一方面能在收斗的时候减少侧壁和物料的摩擦阻力，另一方面卸料的时候物料能顺着倾斜的侧壁快速滑出，不会在斗底残留黏湿的土方，尤其是在黏土作业场景下，能有效减少粘斗带来的载荷浪费。斗的底部边缘做了凸起的耐磨条，平整场地的时候，耐磨条会先接触地面，避免斗底板直接和地面摩擦，延长斗体底板的使用寿命。

从实际作业的适配性来看，这款长齿斗更适合三级以下硬度的土层、风化岩、碎石层作业，不适合直接用于爆破后的大块硬岩挖掘，避免斗齿受过大的侧向冲击出现断裂。设计过程中对斗体的容积做了匹配性控制，在保证挖掘切入性能的前提下，斗容和对应吨位挖机的提升能力做了匹配，不会出现斗容过大导致整机倾翻力矩超标的问题，满斗举升的时候整机的稳定性符合工程作业的安全要求。

建模过程中对所有的焊接坡口都做了预留，每一块板材的拼接位置都标注了对应的焊接角度，生产加工的时候不需要二次做坡口处理，能直接下料拼接。所有的安装孔位都做了公差标注，齿座的安装面做了平面度要求，保证斗齿安装之后不会出现偏斜，避免作业过程中齿座受偏载断裂。整个斗体的重量分布做了优化，重心尽量靠近铰接点位置，减少小臂前端的偏载力矩，能有效延长小臂铰接销的使用寿命。
