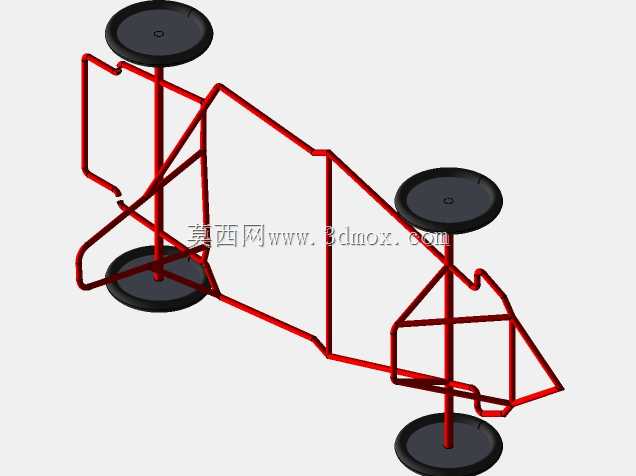

小型轮式载具管状车架底盘结构设计

该管状车架底盘主要面向小型轮式移动载具开发，可适配短途代步、场地巡检、小型作业平台等多种应用场景，作为整车载荷的核心承载基体，承担着连接行走轮组、安装动力单元、固定作业附件的核心作用。设计阶段优先采用圆管弯折焊接的框架式结构，相较于板材冲压焊接的底盘形式，管状结构在同等自重下具备更高的抗扭、抗弯截面模量，能够有效抵消非铺装路面行驶时传递到车架的交变冲击载荷，避免长期使用后出现焊缝开裂、框架形变的问题。从结构布局来看，车架整体采用前窄后宽的梯形轮廓，前端收窄的设计预留了转向机构的安装空间，可适配拉杆式转向结构实现较小的转弯半径，适配狭窄场地内的灵活移动需求；后端加宽的框架区域预留了动力模块、储能单元的安装位，能够根据使用需求搭配轮毂电机、小型内燃机等不同动力形式，安装边界预留了通用的螺栓固定孔位，可兼容不同尺寸规格的动力组件安装。四个轮组的安装支座直接焊接在车架主管路的节点位置，每处支座都通过斜向加强管与主框架连接，将轮组传递的路面冲击直接分散到整个框架结构上，避免局部应力集中导致的支座断裂问题；轮位的布置充分考虑了整车载荷分配，前后轮距经过匹配计算，空载状态下前后轴载荷分布接近4:6，搭载动力单元与作业附件后可实现接近1:1的前后轴荷比，提升行驶过程中的稳定性，避免转向过度或转向不足的问题。车架主管路采用连续弯折工艺减少拼接焊缝数量，所有焊缝位置都设计在应力水平较低的区域，焊接处预留了打磨余量，可在焊接完成后对焊缝进行打磨处理消除应力集中点。框架中部预留了贯通的安装平面，可根据使用场景加装载货平台、座椅、作业机械臂等不同附件，安装孔位采用等间距排布的通用孔设计，无需二次钻孔即可完成多数常规附件的固定。底盘的离地间隙经过适配调整，既能够满足普通非铺装路面的通过性需求，也不会因重心过高影响行驶稳定性，轮组安装位的同轴度公差在设计阶段做了严格约束，避免安装后出现轮组偏磨、行驶跑偏的问题。整个框架的结构设计充分考虑了加工工艺性，所有弯折管路的弯折半径都符合常规圆管弯折设备的加工能力范围，无需定制特殊工装即可完成加工，焊接工序可通过简单的定位胎具完成批量装夹，适合小批量生产加工。
