在石化、市政供水、暖通循环、工业流体输送的管路系统中,截止阀是承担介质截断、流量调节功能的核心管路元件,这款手动法兰截止阀的三维结构完整还原了实物的装配逻辑与部件细节,可直接用于管路布局干涉校验、阀组安装模拟、运维拆装培训等场景。从实际工程应用来看,这类截止阀通常安装在需要精准控制通断、允许一定节流调节的管段上,相比闸阀它的密封面磨损更小、调节精度更优,相比球阀它的耐冲蚀性能更强,适合输送水、蒸汽、油品等多种常规工业介质,在中低压管路工况下的使用寿命表现稳定。

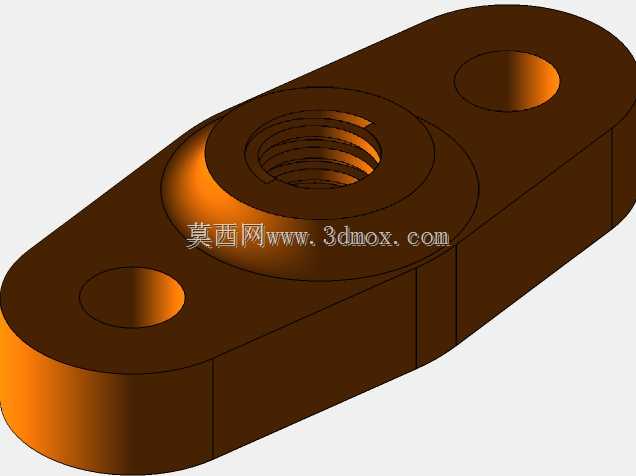

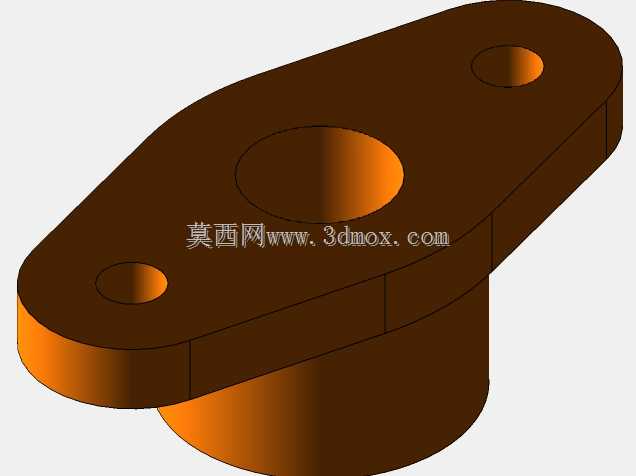

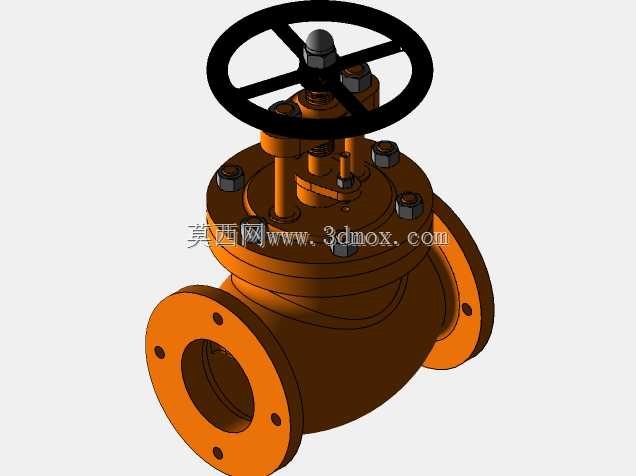

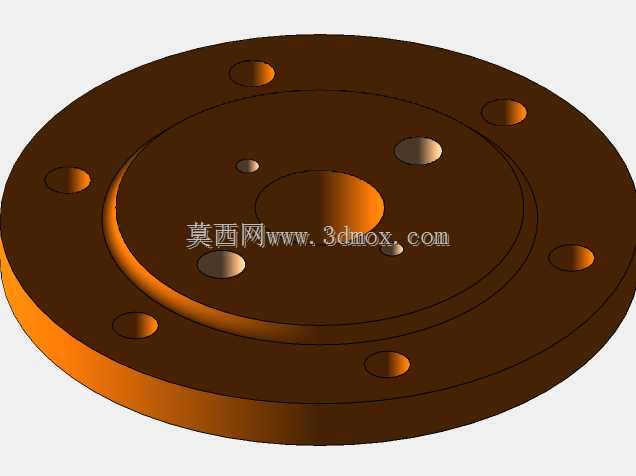

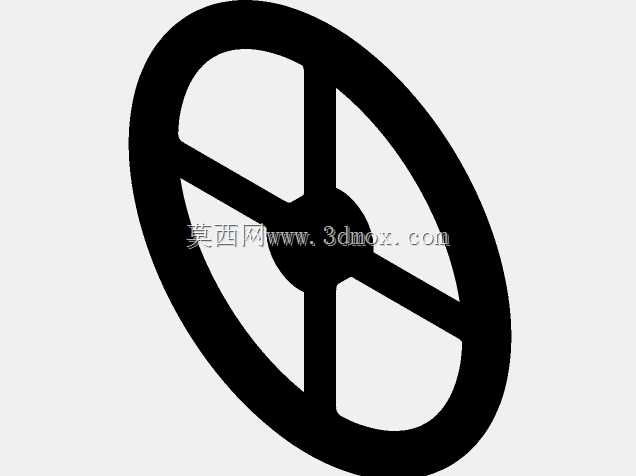

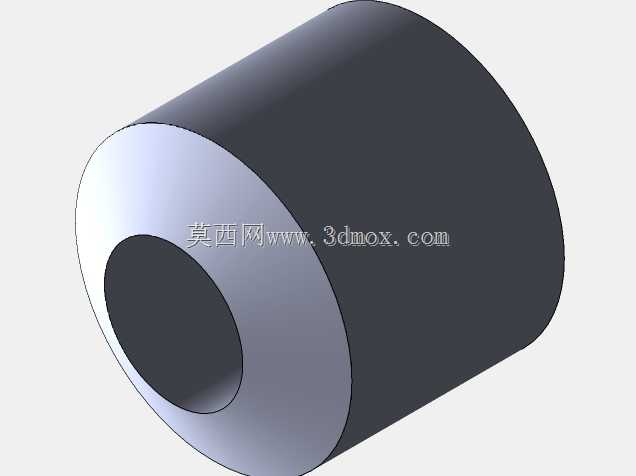

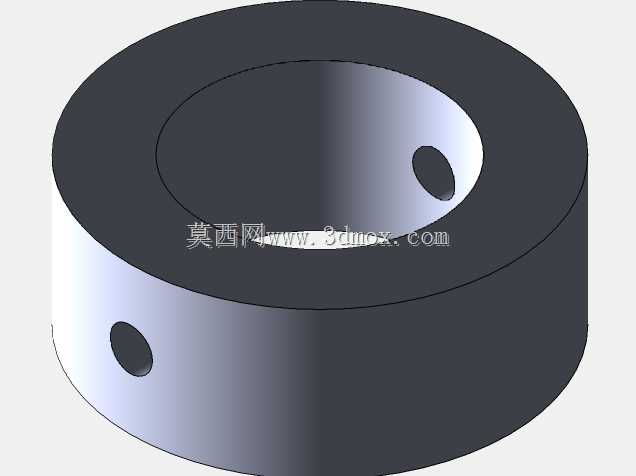

整个模型的结构拆分完全遵循实际产品的装配层级:顶部的手轮采用轮辐式结构,四根辐条连接外圈轮缘与中心轮毂,手轮中心通过阀杆螺母与阀杆配合,转动手轮时即可带动阀杆做轴向升降运动,实现阀瓣的启闭动作。阀杆穿过阀盖位置设置了填料密封结构,模型中还原了填料压盖、压紧螺栓的细节,这部分结构是防止介质沿阀杆间隙外漏的核心,实际装配时需要通过对称拧紧压盖螺栓来保证填料的压缩量均匀,避免压偏导致的泄漏或者阀杆卡涩。阀盖与阀体之间采用法兰连接结构,沿圆周均匀布置的六角螺栓实现中法兰的紧固,密封面位置预留了垫片安装空间,这部分的螺栓孔位分度圆尺寸、法兰厚度都严格匹配通用法兰标准,方便设计人员直接对接管路法兰的选型。

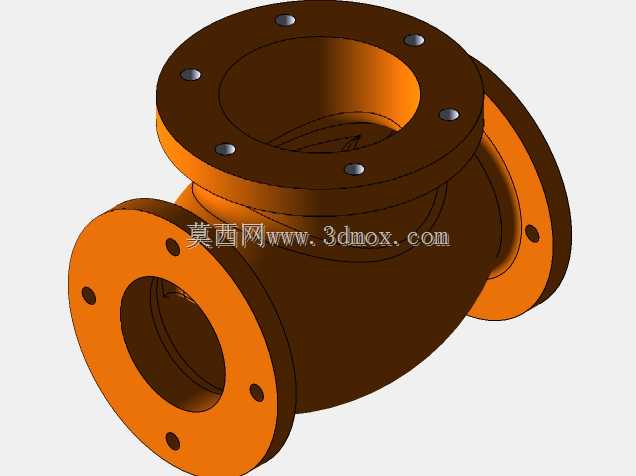

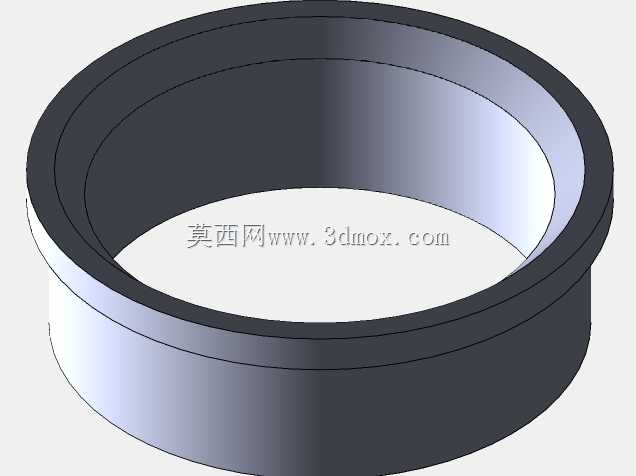

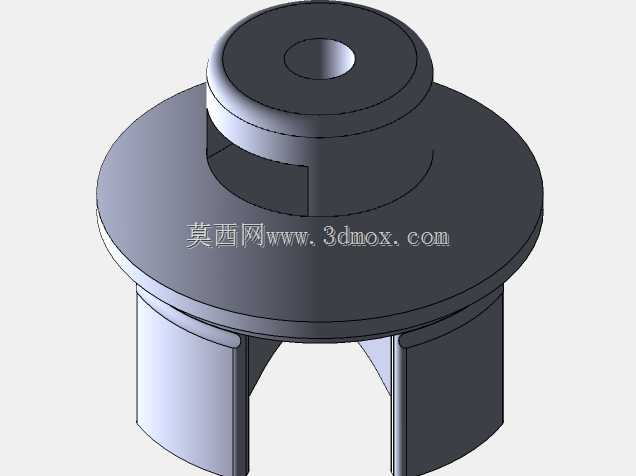

阀体采用直通式流道设计,两端的连接法兰为凸面法兰结构,法兰上的螺栓孔数量、孔径、孔位分布都符合对应压力等级的法兰规范,流道在阀腔位置做了平滑过渡,减少介质流动时的阻力损失。阀瓣采用锥面密封结构,与阀座密封面配合实现截断,这种结构在关闭时能借助介质压力实现自紧密封,密封可靠性更高,阀瓣与阀杆的连接采用活动连接结构,允许阀瓣在关闭时自动调整角度贴合阀座,补偿加工与装配带来的位置偏差。
从安装边界来看,模型完整还原了阀门的外形轮廓尺寸,包括手轮的最大外径、阀门的总高度、两端法兰的端面间距、法兰螺栓孔的中心距等关键安装尺寸,在做管路三维布局时,可以直接将模型导入装配体,校验阀门安装后是否与周边管道、支架、其他设备存在干涉,同时可以模拟手轮操作的空间是否充足,避免现场安装后出现操作空间不足无法开关阀门的问题。设计思路上,整个模型的建模逻辑完全贴合实际加工装配顺序,从阀体毛坯的流道、型腔结构,到阀盖、阀杆、阀瓣、手轮、紧固件等各个零件的单独建模再到装配约束,每个零件的配合间隙、倒角、退刀槽等工艺细节都做了还原,比如阀体法兰背面的铸造圆角、阀杆的梯形螺纹段、螺栓头的倒角等细节都有体现,不是简化的示意模型。
在实际工程选型阶段,这类三维模型可以帮助设计人员直观判断阀门的结构形式是否符合工况需求,比如确认阀杆的升降行程是否满足全开时的流道通径要求,手轮的操作力臂是否匹配现场操作需求,中法兰的螺栓数量是否满足对应压力等级的密封要求。同时在做管路应力分析时,也可以基于这个模型提取阀体的重量、重心位置,为管道支架的载荷计算提供参考。对于运维培训场景,拆解后的装配模型可以清晰展示每个部件的安装位置与配合关系,帮助运维人员快速理解阀门的内部结构,掌握填料更换、密封面研磨等常见维修操作的要点,避免现场拆装时出现零件装反、密封件损坏等问题。
不同于简化的阀类示意模型,这个模型的每个部件都具备可编辑的特征参数,设计人员可以根据实际项目的压力等级、通径需求,快速调整法兰尺寸、阀杆直径、手轮大小等参数,衍生出不同规格的同系列截止阀模型,大幅提升阀组设计的建模效率。模型中各个配合面的约束关系完全符合实际装配逻辑,比如阀杆与阀盖的滑动配合、阀瓣与阀座的密封面配合、螺栓与螺栓孔的间隙配合都做了准确还原,导入到装配环境后可以直接做运动仿真,模拟手轮转动带动阀杆升降、阀瓣启闭的整个动作过程,验证行程范围内是否存在卡涩、干涉等问题。
