双缸二冲程动力装置结构设计

　　在小型通用动力、园林机械、轻型摩托、航模动力等场景中，二冲程动力装置凭借结构紧凑、功重比高、维护简便的特性，始终占据着不可替代的应用位置，这套双缸二冲程动力结构的设计，正是围绕这类小排量高功率密度的使用需求展开。从实际使用场景来看，这类动力单元常被搭载在手持式绿篱机、小型便携发电机、轻型越野摩托以及入门级航模飞行器上，这类场景对动力单元的体积重量限制极为严苛，同时要求动力输出响应直接，没有复杂的配气机构带来的额外重量与故障点，二冲程的结构特性恰好匹配这类需求。

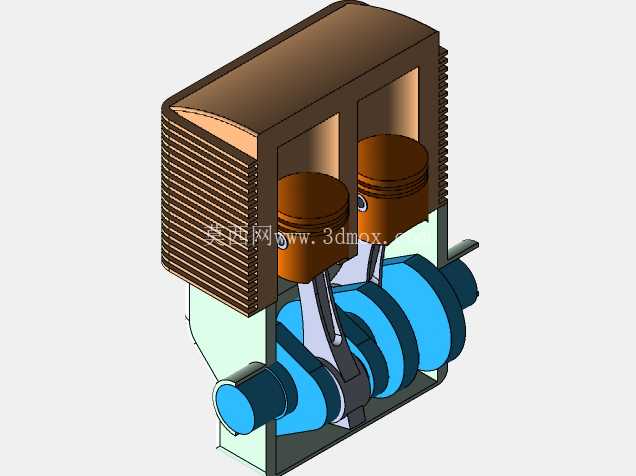

　　这套结构的设计思路首先围绕功重比优化展开，没有采用四冲程发动机复杂的顶置配气、正时链条、气门弹簧等组件，而是利用活塞上下运动的行程同步完成进气、压缩、做功、排气四个冲程的配气动作，缸体侧壁直接开设扫气口与排气口，活塞运行到下止点附近时，新鲜混合气通过曲轴箱预压后进入气缸，同时将燃烧后的废气扫出，省去了独立的配气驱动结构，整体零件数量相比同排量四缸程减少近四成。双缸并列的布局则是为了平衡单缸二冲程动力输出脉动大的问题，两个活塞的曲柄销呈180度对置布置，一个活塞处于压缩上止点时，另一个活塞恰好处于扫气下止点，曲轴运转时的往复惯性力可以部分抵消，降低整机振动幅度，提升高转速下的运行稳定性。

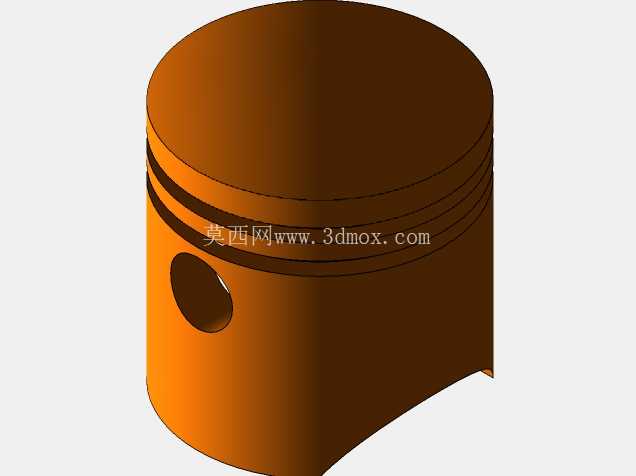

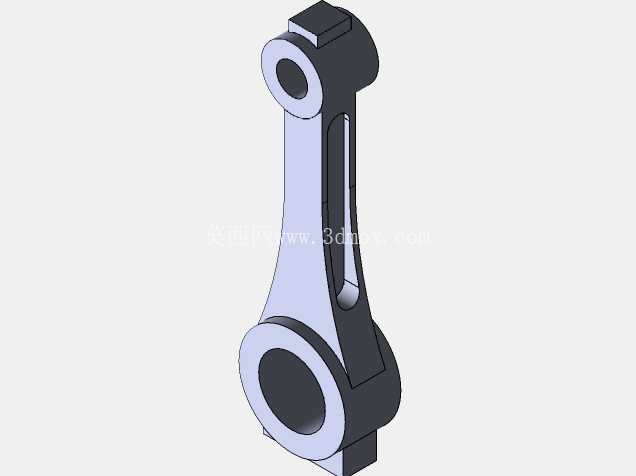

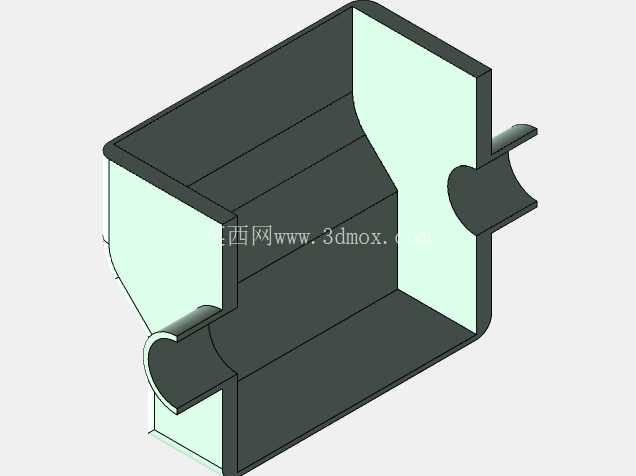

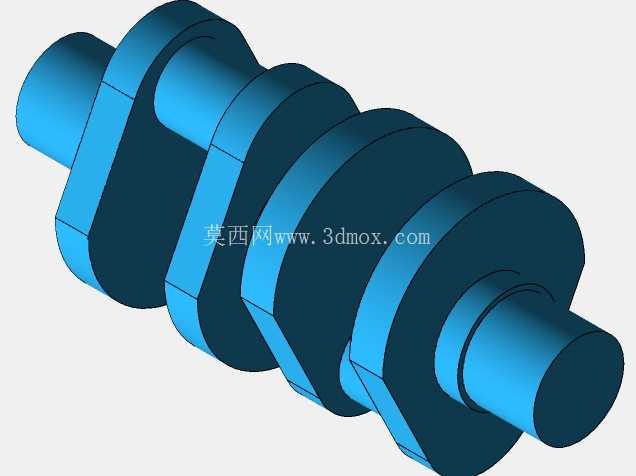

　　从结构细节来看，缸体部分采用散热鳍片一体化设计，鳍片沿着缸体轴向均匀排布，针对风冷散热场景优化了空气流通路径，不需要额外搭载水冷系统的水泵、水箱、管路组件，进一步压缩整机体积与重量。活塞采用平顶设计，活塞环采用两道气环配置，没有设置油环，适配二冲程机油混合燃油的润滑方式，减少活塞往复运动的摩擦阻力。曲轴采用整体式曲柄销结构，两个曲柄臂上集成了平衡配重块，抵消活塞连杆组往复运动产生的一阶惯性力，曲轴两端伸出曲轴箱的轴段分别作为动力输出端与磁电机安装端，输出端可以直接连接离合器或者负载传动轮，不需要额外加装动力输出转接结构。曲轴箱部分采用分体式设计，上下箱体结合面经过精密铣削加工，保证密封性能，避免曲轴箱预压混合气时出现泄漏，影响扫气效率。连杆采用分体式大头结构，大头轴瓦直接贴合曲柄销，小头通过活塞销与活塞连接，连杆杆身采用工字形截面，在保证结构强度的前提下尽可能降低往复运动重量，减少高转速下的惯性负载。

　　关于安装边界与尺寸适配，这套结构的整体安装基准面设置在曲轴箱底部，四个安装凸台呈矩形分布，凸台上预留的安装孔位可以直接适配通用小型动力的安装机架，不需要额外制作转接支架。整机横向宽度控制在双缸并列的最小尺寸范围内，缸体散热鳍片的外轮廓没有超出曲轴箱安装面的横向边界，避免安装时与周边机架、护板产生干涉。曲轴输出轴的轴心高度与同排量单缸二冲程动力保持一致，可以直接替换现有设备上的单缸动力单元，不需要调整传动系统的中心距，降低设备改造成本。缸盖部分采用一体化压铸结构，没有突出的火花塞安装座以外的冗余结构，火花塞安装位置设置在两个缸的燃烧室中心，保证点火时火焰传播距离最短，提升燃烧效率，同时缸盖的散热鳍片与缸体鳍片对齐，保证冷却空气可以顺畅流过整个散热表面，避免局部过热。

　　从功能特性来看，这套结构完整还原了二冲程动力的装配关系与运动模拟逻辑，活塞在缸体内的往复行程、曲轴的旋转角度、扫气口与排气口的开闭时机都完全按照实际二冲程发动机的工作逻辑设置，装配时可以清晰看到活塞环与缸壁的配合间隙、连杆大头与曲柄销的配合公差、曲轴轴承与箱体轴承座的配合关系，能够直观展现二冲程动力的工作原理。在实际选型参考中，这类双缸二冲程结构相比单缸结构，在相同排量下可以输出更平顺的动力，高转速下的振动更小，适合对动力平顺性有一定要求，同时对体积重量限制严格的便携动力场景，不需要复杂的外围辅助系统，日常维护只需要定期清理空气滤芯、更换火花塞即可，维护成本远低于同功率等级的四冲程动力单元。
