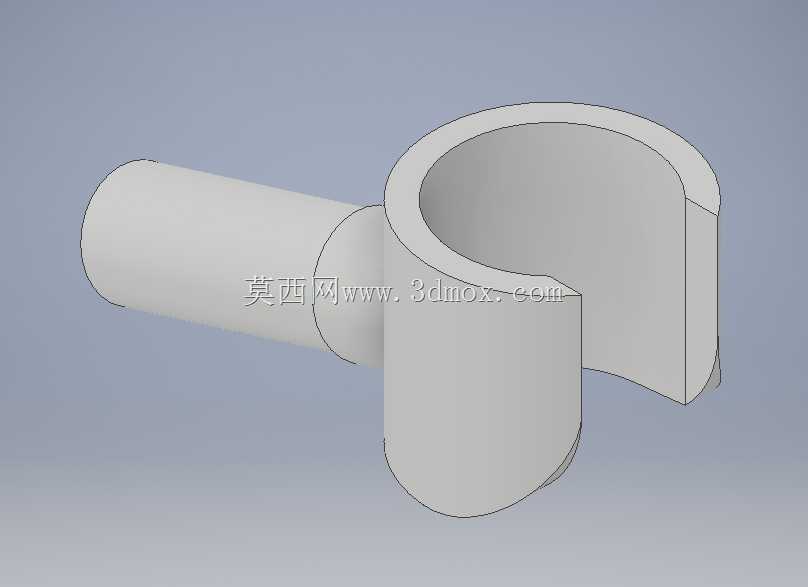

带侧接圆柱的开口卡箍式连接构件

这类带侧接圆柱的开口卡箍式构件，在轻工输送、小型流体管路排布、模块化实验台架搭建场景中十分常见，日常多承担管路侧向引出、辅助构件卡接定位的作用，区别于常规全封闭卡箍，开口式的结构设计能大幅降低现场装配的操作难度，不需要将整段管路从端部穿入，直接从侧向卡入对应管位即可完成初步定位，在设备后期维护、管路改线作业中能减少大量拆装工作量。从结构功能上看，主体的半开放C型卡接段，内壁做了等径圆弧处理，卡合后能与被固定的圆柱构件形成足够的贴合面，避免局部应力集中造成的构件压损，侧接的圆柱段可作为外接支管的连接端，也可作为定位销轴插入对应安装座的孔位，实现整个卡箍构件的位置固定，两个结构段的衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能承受常规管路布设场景下的径向载荷与侧向拉拽力。设计这类构件时，首先要明确被卡接构件的外径公差，C型开口的间距要略小于被卡接构件的外径0.2到0.5毫米，依靠材料本身的微量弹性变形实现卡紧防脱，同时开口的边缘要做小尺寸倒角，避免卡入过程中刮伤被固定构件的表面镀层；侧接圆柱段的长度要匹配安装位的深度，若作为管路连接端使用，圆柱段外壁要预留密封件的安装槽位，若作为定位销轴使用，端部要做导向倒角方便装配插入。从安装边界来看，这类构件的整体径向尺寸要比被卡接管件大出一个壁厚加过渡圆角的尺寸，安装时需要在卡接位置的周向预留至少10毫米的操作空间，方便卡入时的施力操作，侧接圆柱的轴线与C型卡段的轴线垂直相交，安装时要保证侧接段的朝向与外接管路或定位孔的方向一致，避免出现装配干涉。这类构件不需要额外的紧固件辅助就能实现初步固定，在低压流体输送、轻型构件定位的场景中，能替代传统的螺栓紧固卡箍，减少零件数量，降低装配的人工成本，同时因为结构对称度高，建模时可以先绘制单侧的截面轮廓通过拉伸生成主体，再对边缘做倒圆角处理，整体结构没有复杂的曲面特征，加工时无论是采用机加工还是注塑成型工艺，都能实现较高的生产效率，量产时的尺寸一致性也容易控制。实际选型使用时，要根据使用场景的载荷大小选择对应材质，有防腐需求的场景可以选用尼龙或不锈钢材质，普通室内固定场景选用常规工程塑料即可满足使用需求，卡接后的抱紧力可以通过调整C型段的壁厚来调整，壁厚越大抱紧力越强，但对应的装配难度也会相应提升，需要结合实际装配的操作空间与固定需求做平衡。
