Z型带孔挂钩式机械连接固定件

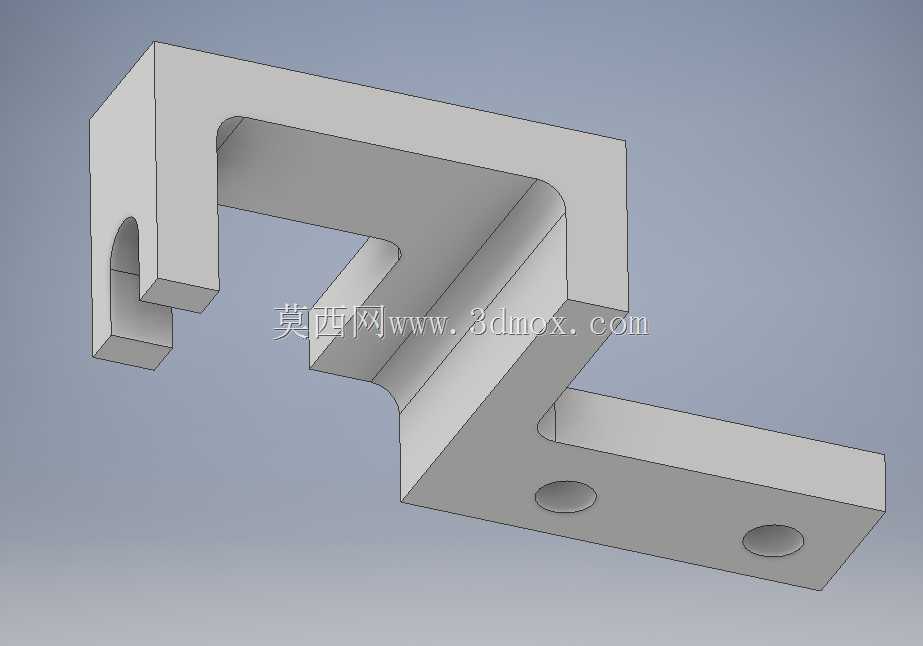

该类折弯挂钩式构件常应用在工业生产线侧边工装挂装、小型设备舱内走线支架固定、非标设备局部辅助支撑场景中，承担挂载小型功能模块、辅助定位管线、承托轻量外置组件的作用，在轻工自动化生产线、小型实验设备机架、仓储工位辅助挂架上都能见到同类结构的应用。从结构设计逻辑来看，整体采用Z型折弯的主体形态，上端的C型开口挂钩结构可直接卡接在对应规格的方管型材、设备机架翻边位置，无需额外加工安装孔即可实现快速挂装定位，挂钩内侧的圆弧避让槽可避开卡接位置的凸起焊缝、型材圆角，保证挂钩卡入后贴合面完全贴合，避免挂载后出现晃动偏移。下端延伸出的平直安装板上设置两个同轴圆形安装孔，可通过螺栓将待固定的小型传感器、走线槽、轻量气动元件锁紧在板面上，两个孔的间距按照常规轻载安装的孔位标准设置，适配市面多数小型工业配件的安装孔距，安装板的厚度与主体折弯段保持一致，保证螺栓锁紧时不会出现板面变形。设计过程中优先考虑了安装边界的适配性，挂钩的开口宽度匹配常用的20-30mm规格工业铝型材、2mm厚度钢板翻边的尺寸，卡入后不会出现间隙过大松脱或者开口过小无法装配的问题，整体折弯的内圆角半径按照板材厚度的1/2设置，避免折弯处出现应力集中导致长期受力开裂，构件所有外露棱边均做了小倒角处理，避免安装作业时划伤操作人员，也能减少应力集中点。从受力特性来看，主体折弯段的过渡位置做了局部加厚的加强结构，抵消挂载时折弯处产生的弯矩，在挂载额定负载的情况下，折弯处的形变控制在弹性形变范围内，不会出现永久变形导致构件失效。挂钩的卡接深度经过匹配设计，卡入型材后即使下端安装板承受垂直方向的负载，挂钩也不会从型材上脱出，若需要长期固定，也可在挂钩侧面加工顶丝孔，通过顶丝锁紧在型材上实现完全固定。这类构件的结构相对简单，但在实际设备装配中能大幅减少现场加工的工作量，无需焊接即可快速实现辅助组件的挂装固定，在设备改型、工位调整时也能快速拆卸移位，重复利用率高，相比焊接固定的支架更适合小批量非标设备的快速搭建场景。
