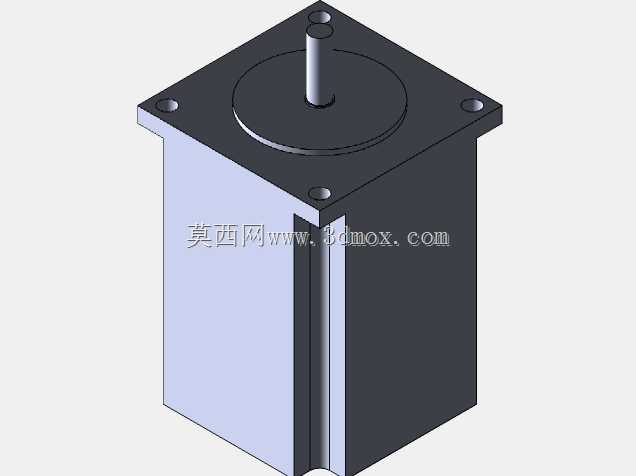

Nema24方形法兰步进电机结构设计

在数控雕铣、小型传送带驱动、3D打印运动轴、自动化点胶工位这类需要精准开环位置控制的场景里，Nema24规格的步进电机一直是兼顾安装兼容性与输出扭矩的主流选择，这类电机的安装法兰遵循统一的英制安装孔距标准，能直接适配市面上绝大多数标准电机座、同步轮安装位、联轴器配套尺寸，不用额外做转接板修改安装结构，能大幅缩短设备组装时的机械适配周期。从结构设计上看，这款模型完整还原了方形安装法兰的四个沉头安装孔位，孔位的同轴度、沉头深度都按照实际量产电机的公差要求做了还原，安装时可以直接搭配对应规格的内六角螺丝完成固定，不会出现孔位错位、螺丝头突出法兰平面影响安装贴合度的问题。输出轴采用单出轴D型切边设计，这种结构相比光轴能大幅提升联轴器、同步轮的周向固定可靠性，避免设备启停瞬间的冲击载荷导致轴与传动件之间打滑丢步，轴伸长度也匹配常规的联轴器锁紧范围，不用额外对轴做裁切或者加长处理。电机主体的方形外壳做了等壁厚的结构还原，外壳表面的平直度可以直接适配常规的电机安装支架、散热片贴合安装，当设备运行在较高转速、持续出力的工况下，可以直接在外壳平面粘贴导热垫加装散热片，提升电机长时间运行的扭矩稳定性，避免过热导致的扭矩衰减。设计过程中优先保证了安装边界的准确性，法兰外轮廓尺寸、机身截面尺寸、轴中心到法兰边缘的距离都严格遵循Nema24的标准规范，结构工程师在做设备整体布局时，可以直接调用这个模型完成装配干涉检查，不用反复核对二维样本的尺寸参数，能有效避免后期加工装配时出现的结构干涉问题。机身尾部的结构预留了编码器加装的空间余量，如果后续需要把开环步进改成闭环控制方案，也能直接在现有模型基础上拓展尾部编码器的安装结构，不用重新调整电机主体的安装位置。这类步进电机的核心优势是低速段扭矩输出充足，不需要额外加减速箱就能直接驱动中等负载的直线运动轴，在小型自动化设备的设计选型中，只要安装空间匹配Nema24的法兰尺寸，就能快速完成传动部分的结构匹配，减少非标定制传动部件的成本。模型的出线位置也做了合理的结构预留，在设备布线时可以直接对应出线方向规划走线槽位置，避免线缆与周边运动部件出现剐蹭。
