无刷直流电机内部定子转子结构设计

这款无刷直流电机的结构设计，核心围绕高效动力输出与长周期运行可靠性展开，从内部绕组排布到定转子配合间隙，都贴合工业场景的实际使用需求做了细节优化。日常在工业自动化生产线的输送辊驱动、小型数控设备的进给动力单元、商用无人机的动力总成、新能源车辆的辅助驱动模块里，这类结构的无刷电机都有极高的应用占比，相比传统有刷结构，它取消了碳刷与换向器的物理接触结构，从根源上降低了运行过程中的摩擦损耗与换向火花风险，能适配长时间连续运行的工况，维护周期相比有刷电机能拉长数倍。

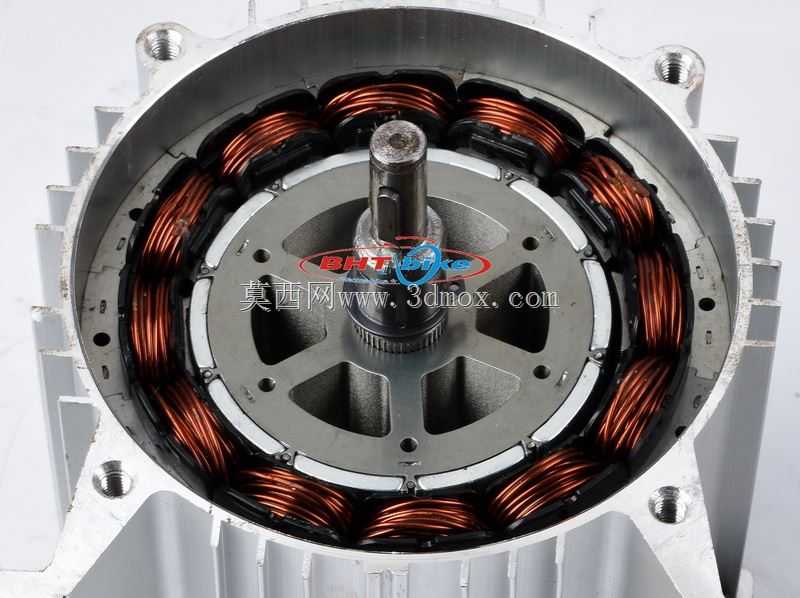

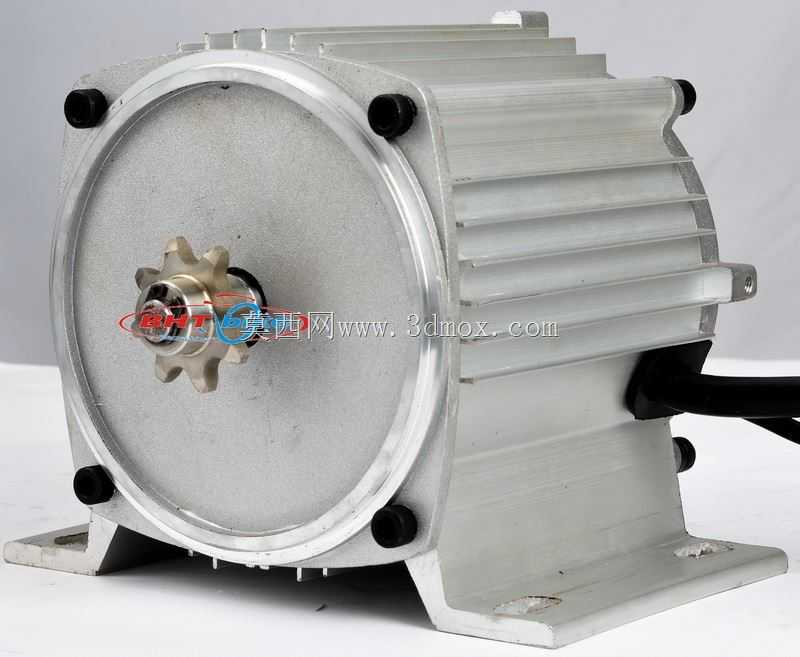

从设计思路来看，定子部分采用多槽集中绕组排布，漆包线规整嵌放在定子铁芯的槽位内，绕组端部做了整齐的整形处理，既可以降低绕组的铜损，提升电能到机械能的转换效率，也能避免运行过程中绕组松动产生的振动异响。带安装法兰的机壳采用带散热筋的铸铝结构，安装脚的孔位尺寸遵循通用电机的安装边界规范，能直接替换同安装尺寸的传统异步电机或有刷直流电机，不需要额外改动设备的安装基座，降低设备迭代的改造成本。转子部分采用内嵌磁钢结构，转子铁芯做了轻量化的镂空减重设计，中心输出轴的配合公差按照过渡配合标准设计，轴伸端的键槽尺寸匹配通用传动件的安装标准，能直接对接同步带轮、联轴器等传动部件，不需要额外做轴头的二次加工。

在安装边界的设计上，机壳的径向尺寸、安装孔的中心距、轴伸的长度与直径都参考了行业通用的尺寸系列，设计选型时可以直接匹配常规的电机安装支座、端盖密封件等标准配件。定转子之间的气隙控制在合理的工程范围内，既不会因为气隙过大造成励磁损耗增加，也不会因为气隙过小导致加工装配难度提升、运行过程中出现定转子擦碰的故障。绕组的绝缘处理按照工业级电机的标准做了浸漆固化，能适应一定范围内的温湿度变化，在车间常规的工业环境下不需要额外做特殊防护就能稳定运行。这类结构的无刷电机在低速段能输出稳定的大扭矩，高速段运行平稳无明显抖动，适配需要宽调速范围的动力场景，不管是做恒定转速的连续驱动，还是做频繁启停的位置控制动力源，都能保持稳定的输出特性。
