带立板铰接座的多孔安装固定支架

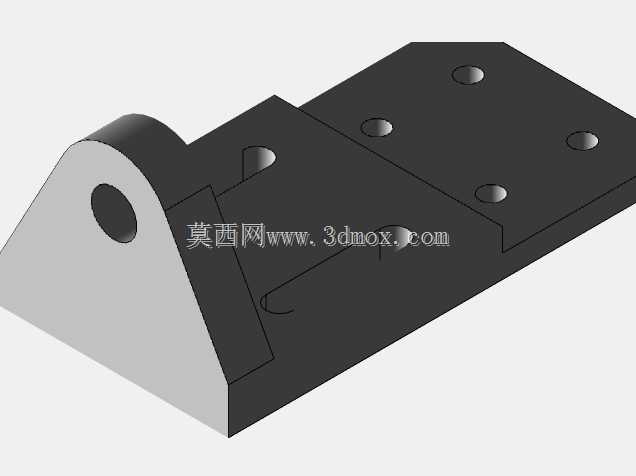

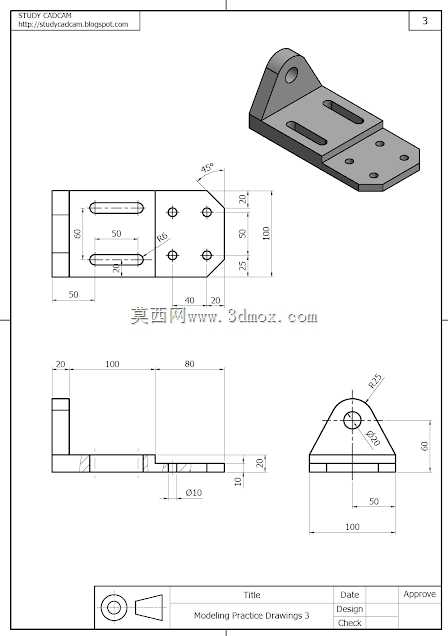

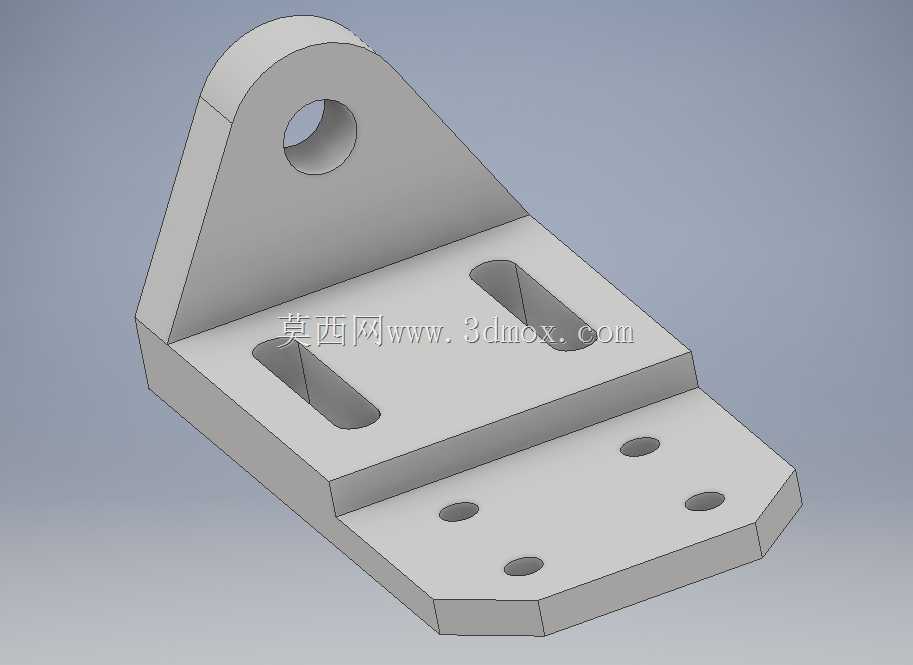

这类带立板的铰接固定支架，多应用在中小型自动化生产线的工位辅助支撑、轻型物料输送线的侧装导向组件挂载、小型工装夹具的角度调节基座场景中，核心作用是实现带铰接转动需求的功能部件与安装基面的刚性连接，同时预留足够的位置调整余量，抵消安装基面加工、组件装配带来的位置偏差。从结构设计逻辑来看，底部安装板做了切角处理，并非规则矩形，主要是为了避让安装位置周边的突出构件，避免装配时出现干涉，安装板上分布的四个圆形通孔为基准固定孔，用于支架初定位时的锁紧，两个长条形腰型孔则为位置调节孔，可在支架安装时沿腰型孔长度方向调整固定位置，补偿前期基座加工的孔位误差，也能适配不同安装间距的基面固定需求。立板与底板之间做了三角加强筋过渡，没有采用额外拼接的加强结构，而是与主体一体成型，能有效降低立板受径向载荷时的形变风险，立板顶端的通孔为铰接销轴安装孔，孔口做了倒角处理，方便销轴装配时的导入，也能减少销轴与孔口边缘的应力集中，避免长期受交变载荷时出现孔口开裂的问题。从安装边界来看，底板的整体厚度满足常规M6-M8规格螺栓的沉头安装需求，不需要额外增加垫片调整安装高度，立板的高度设计刚好匹配常规小型铰接件的转动半径，不会出现铰接部件转动时与底板表面剐蹭的情况，腰型孔的长度预留了15mm左右的调节行程，足够覆盖现场安装时的大部分位置偏差修正需求。这类支架在实际选型使用时，需要注意立板铰接孔的承载上限，由于立板与底板为一体化结构，铰接点的径向载荷不能超过支架材质的屈服强度对应的载荷阈值，安装时优先锁紧四个圆形基准孔的紧固件，调整好位置后再锁紧腰型孔的紧固件，避免支架受载时出现位置滑移。在建模过程中，这类零件需要重点关注各安装孔的位置度公差，尤其是铰接孔与底板安装面的垂直度，若垂直度偏差过大，会导致铰接销轴装配后出现卡滞，转动副的摩擦力矩大幅上升，长期使用会加剧销轴与孔壁的磨损，缩短部件的使用寿命。底板的切角尺寸需要结合实际安装场景的周边空间确定，若安装位置周边无干涉构件，也可将切角改为直角，进一步提升底板的整体刚性，但在多数紧凑安装场景下，切角设计能大幅提升支架的适配性，减少现场二次加工的工作量。
