小型代步摩托管状结构件三维设计

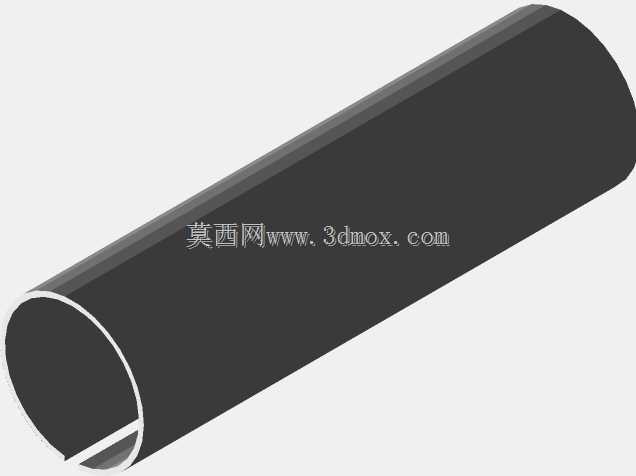

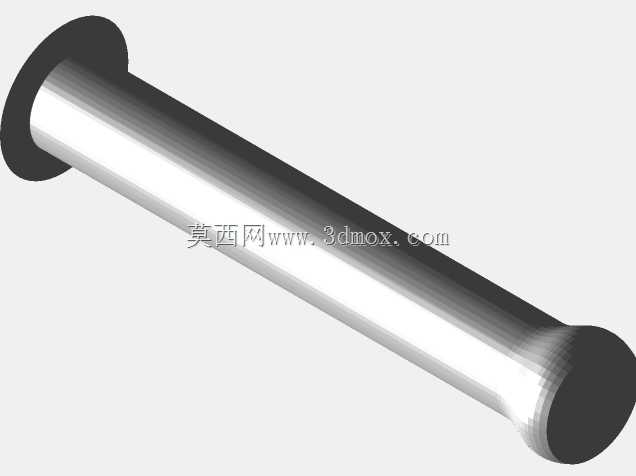

日常通勤场景下的小型两轮代步摩托，车体承载结构里的管状构件是核心受力部件之一，这类构件多承担车架主体支撑、转向立管衔接、尾部载物承重的作用，设计阶段需要先匹配整车的载荷分布逻辑，避免出现局部应力集中导致的骑行过程中构件形变问题。从实际使用场景来看，这类管状构件既要适配城市铺装路面的日常通勤颠簸载荷，也要兼顾偶尔非铺装路面的冲击受力，管壁厚度的选取不能盲目追求轻量化，需要结合管径大小做抗弯截面系数核算，保证在额定载人载物工况下，构件的弯曲形变控制在安全阈值内，不会出现转向卡滞、车架异响的问题。设计这类管状构件时，首先要确定两端的安装边界：下端需要和车架下部的横梁焊接固定，衔接位置要做圆弧过渡处理，避免焊接应力集中，上端需要承接车把转向组件的安装座，管口位置要做内倒角处理，方便压入配套的衬套，减少装配过程中的刮屑问题。构件的整体长度需要匹配整车的人机工程高度，保证骑行时的手把位置处于舒适的操控区间，不会出现骑行姿势过于前倾或者后仰的疲劳问题，管径的选取要兼顾周边线束、刹车油管的排布空间，不能和相邻的覆盖件、走线槽产生运动干涉，尤其是转向过程中，要预留足够的转动间隙，避免线管被挤压磨损。从结构功能来看，这类管状构件除了承担支撑作用，部分车型还会在管身预留安装孔位，用来固定仪表支架、钥匙门、线束卡扣等附属部件，孔位的位置精度需要控制在合理公差范围内，避免后续装配出现错位，孔边要做去毛刺处理，防止划伤线束绝缘层。设计过程中还要考虑构件的加工工艺性，选用常规的无缝钢管材即可满足强度需求，弯折部位的曲率半径不能过小，避免弯管加工时出现管壁褶皱、开裂的问题，表面处理工艺可以根据整车定位选择喷塑或者电镀，兼顾防锈性能和外观质感。实际建模时需要重点核对构件和周边部件的装配间隙，尤其是和前减震、转向轴承的配合尺寸，要保证同轴度公差符合装配要求，避免出现转向沉重、跑偏的问题，构件的焊接边要预留足够的焊接余量，方便生产过程中的工装定位，减少焊接变形带来的尺寸偏差。
