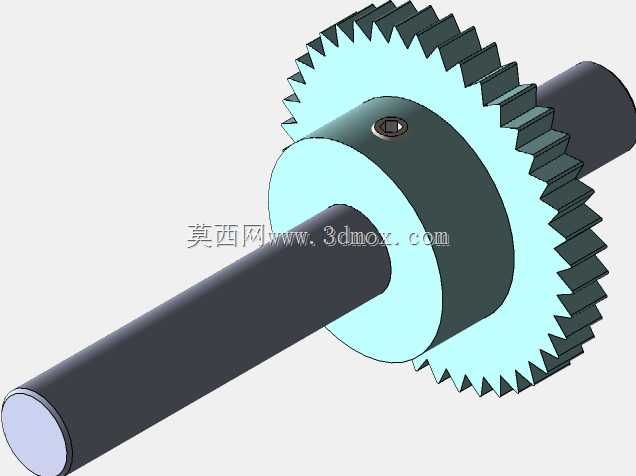

带锁紧齿轮的传动光轴组件结构

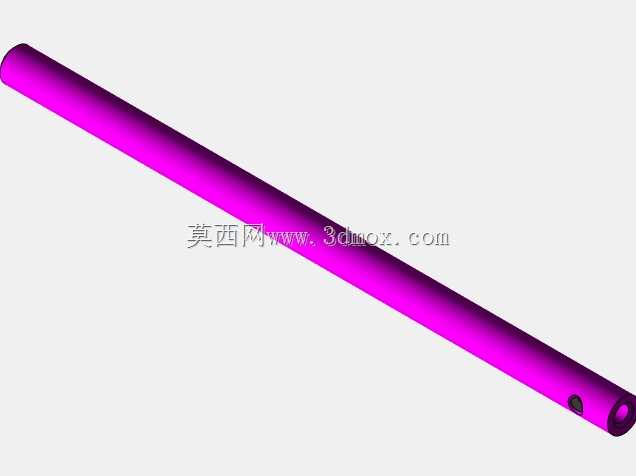

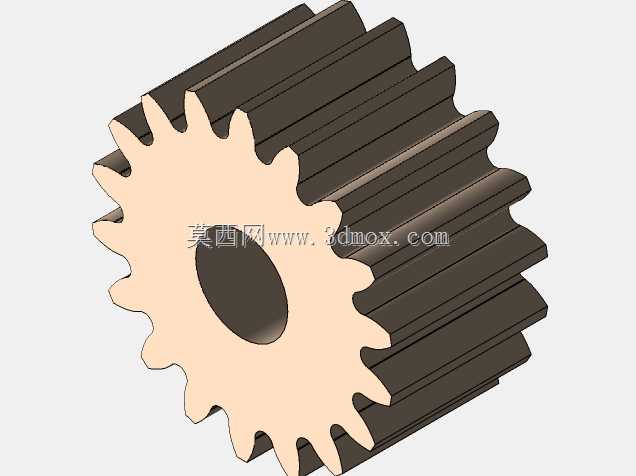

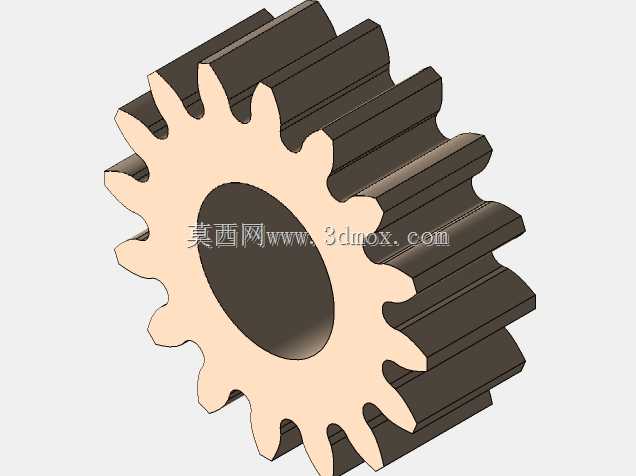

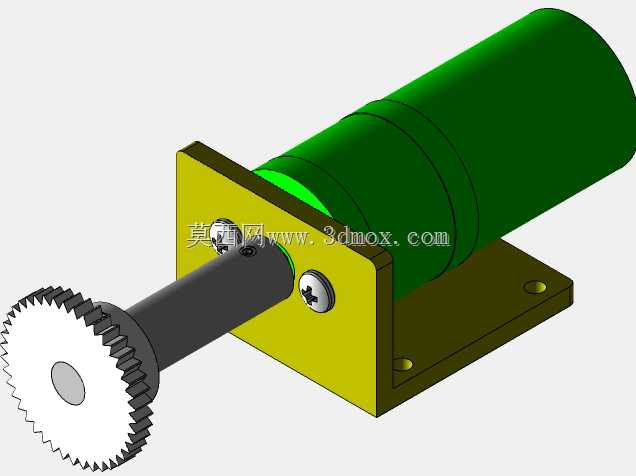

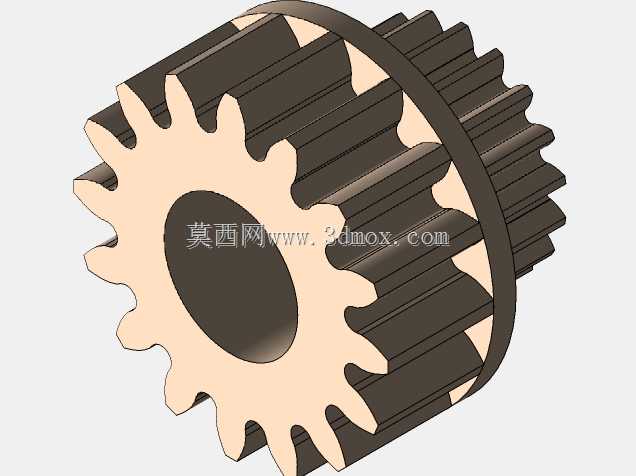

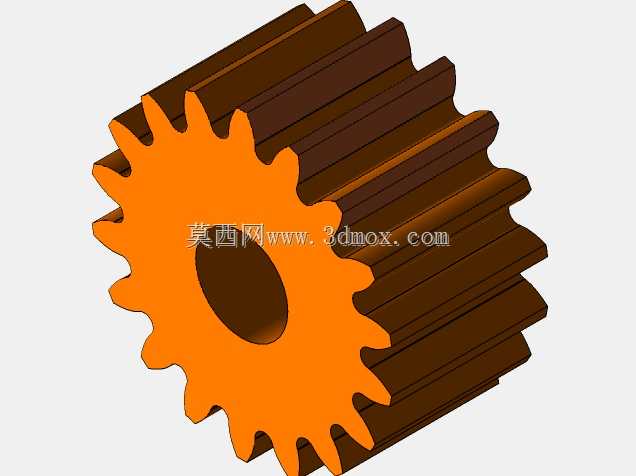

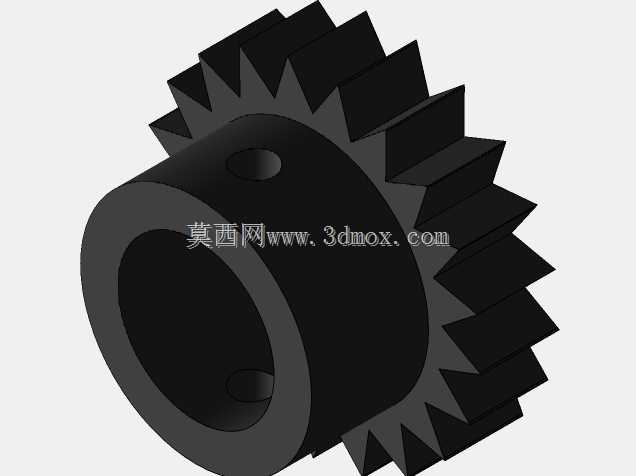

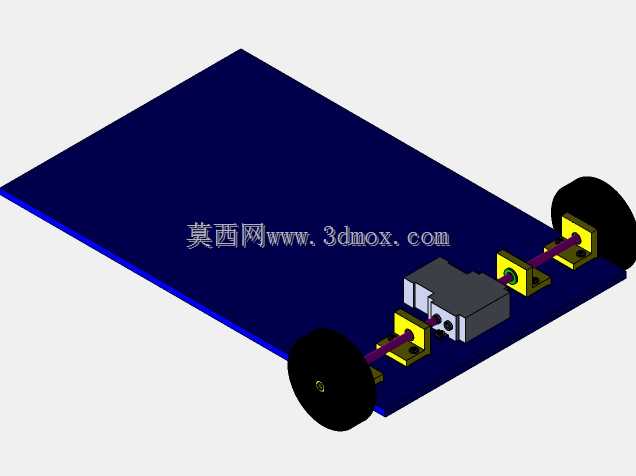

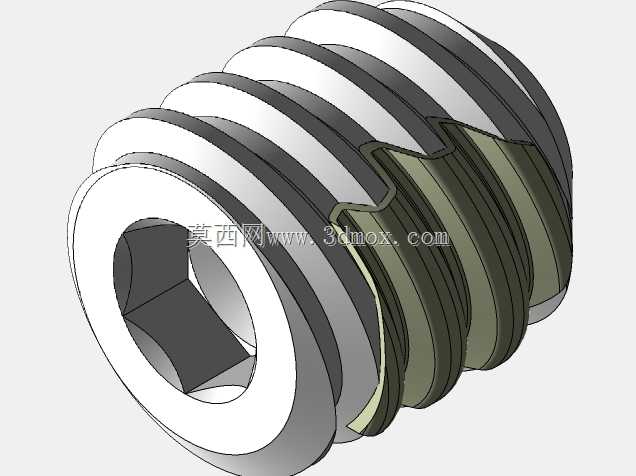

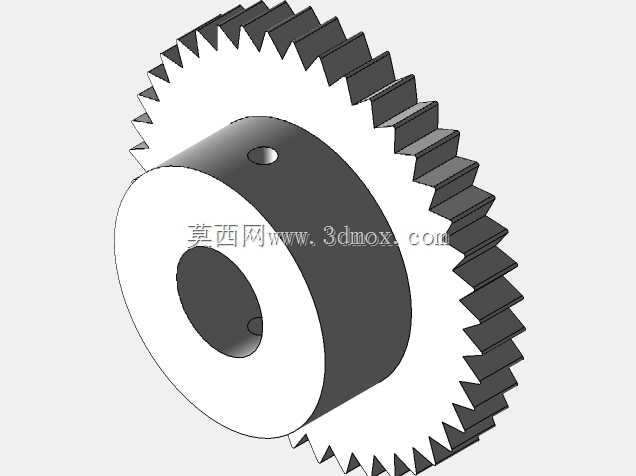

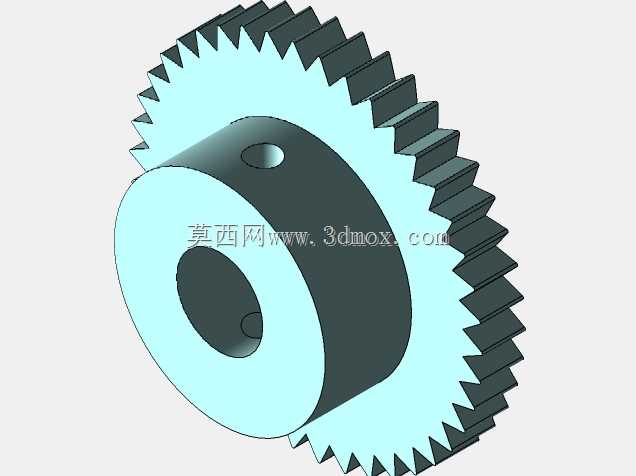

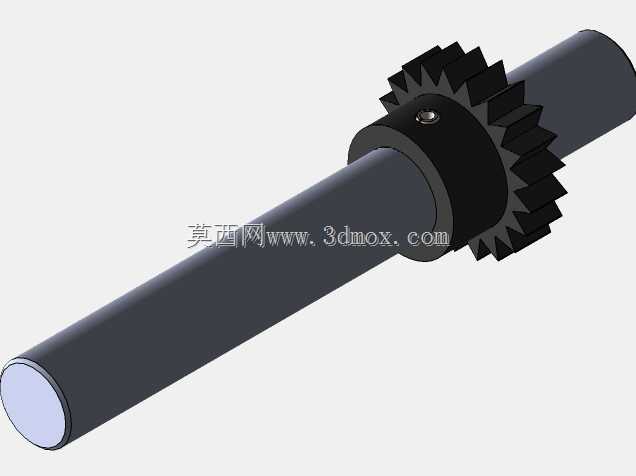

这套轴齿组合结构常应用在小型移动底盘、桌面级输送模组、轻型自动化执行机构的动力传递环节中，核心作用是把驱动端输出的旋转扭矩，通过轴身传递到啮合的从动件上，同时依靠轴上的锁紧结构固定齿轮的轴向位置，避免传动过程中齿轮出现窜动、偏移，保证传动啮合精度。从结构设计逻辑来看，齿轮与光轴采用分体式装配设计，没有额外的紧固件做径向锁止，仅靠齿轮轮毂上的顶丝结构实现与轴身的抱紧固定，这种设计大幅简化了装配流程，不需要在轴身上加工键槽、轴肩等复杂定位结构，降低了轴类零件的加工难度，同时也方便后期调整齿轮在轴上的安装位置，适配不同中心距的啮合需求。光轴部分采用等直径圆柱结构，两端没有设计复杂的轴端挡圈槽、轴承位台阶，安装边界非常灵活，既可以穿过无油衬套做滑动支撑，也可以搭配直线轴承做轴向移动的导向使用，轴身的圆柱度公差控制在常规传动件的通用精度范围内，既能满足旋转传动的同轴度要求，也能适配直线往复运动的导向需求。齿轮部分采用直齿结构，齿形参数适配常规模数的传动啮合需求，轮毂部分做了加厚处理，足够的壁厚可以保证顶丝锁紧时不会出现轮毂开裂的问题，顶丝孔设置在轮毂的径向位置，安装时只需要对准轴身的任意位置拧紧即可，不需要额外做定位标记，适合快速装配的量产场景。在实际应用场景中，这类无额外紧固件的轴齿组件，特别适合对装配空间有严格限制的小型设备，比如小型AGV底盘的轮组传动、桌面分拣机构的动力传递、小型实验装置的传动单元，不需要预留扳手操作紧固件的额外空间，整体结构紧凑，传动路径短，能量损耗小。设计时没有做多余的工艺结构，所有外露面都采用常规机加工的表面处理要求，没有特殊的涂层、镀层需求，加工成本可控，同时分体式的结构也方便单独更换磨损的齿轮或者轴件，不需要整体报废整套组件，降低了后期的维护成本。轴的长度可以根据实际安装需求做裁切调整，齿轮的安装位置可以沿着轴身任意滑动调整后锁止，适配不同的安装间距要求，不需要针对不同安装场景重新设计整套传动结构，具备很强的通用适配性。
