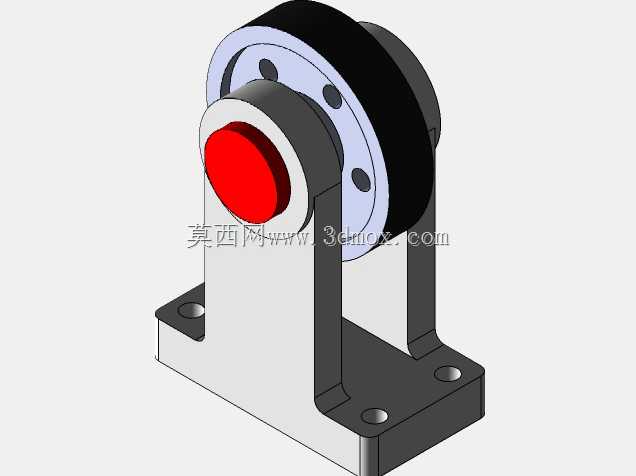

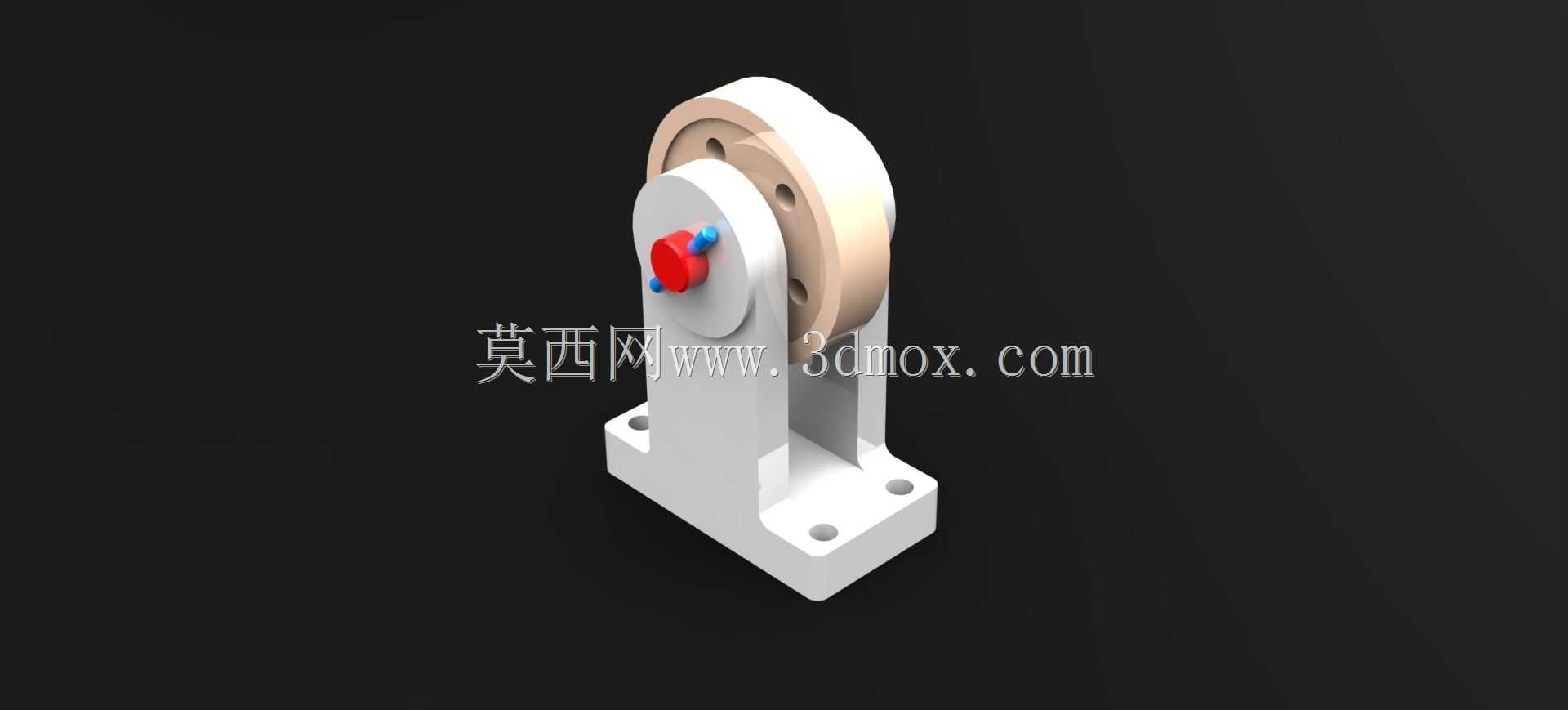

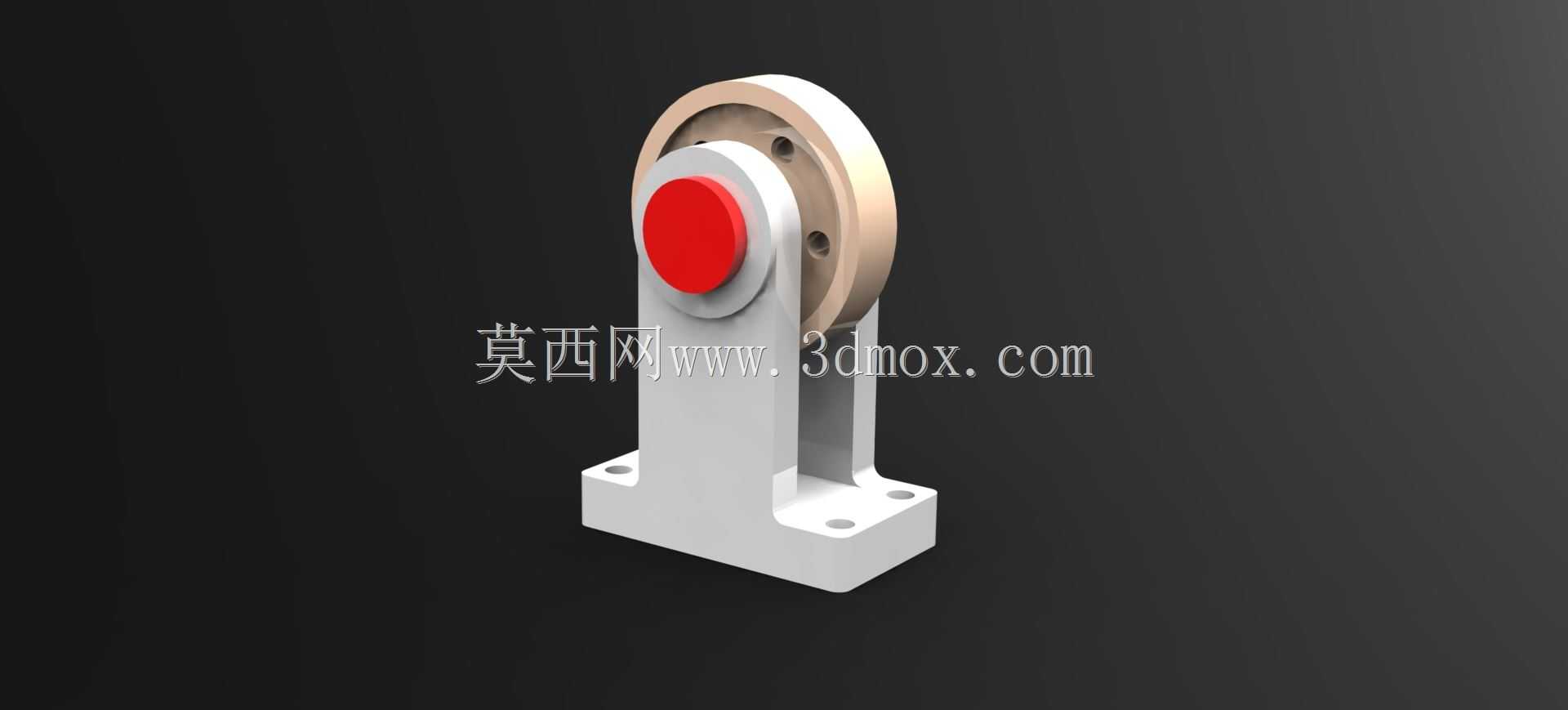

立式带轮张紧支撑轮组装配结构

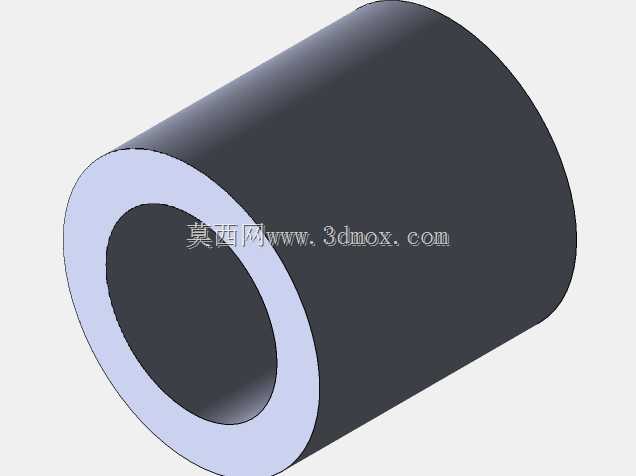

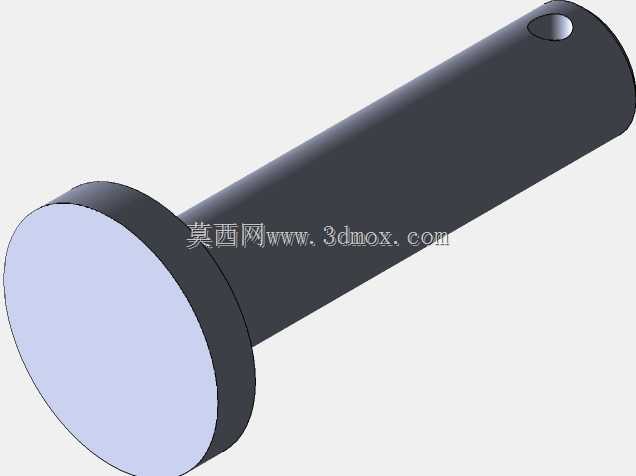

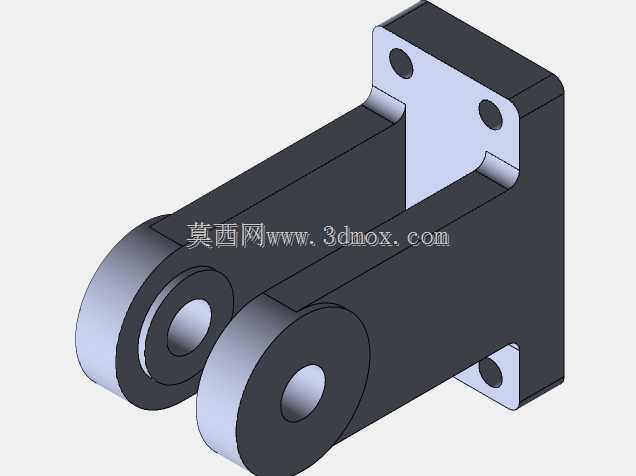

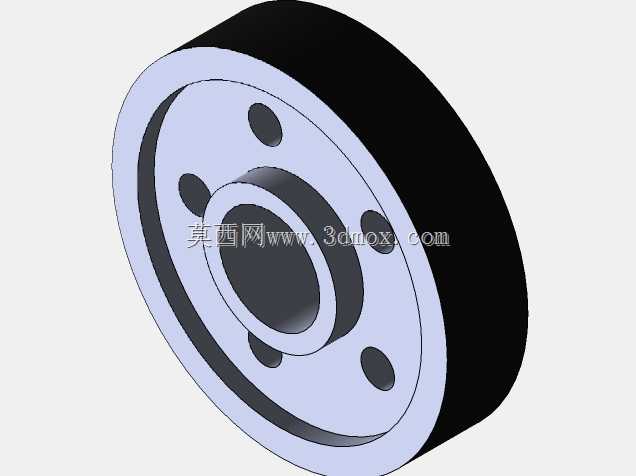

该轮组支撑结构多用于中小型输送线、小型传动机构的从动轮安装场景，可承担带传动过程中的张紧、导向与轮体承载功能，常见于轻工生产线、小型物料输送设备、实验台传动单元的布局中。从结构设计来看，底部采用带安装孔的L型一体式支座，支座立板与底板通过加强筋过渡，可抵消轮体受带拉力产生的倾覆力矩，安装孔采用沉孔设计，装配后螺栓头不突出支座底面，保证安装面贴合平整，避免运行过程中出现支座晃动的问题。轮体通过销轴与支座立板连接，销轴端部采用带防松结构的紧固件锁紧，搭配轴套减少轮体转动时的磨损，轮体侧面的多孔设计既可以减轻整体自重，也能在部分场景下作为配重调节孔或者附加拨杆的安装位，适配不同的传动调整需求。设计过程中优先考虑了安装边界的适配性，支座底板的安装孔间距按照常规小型型材安装面的孔距标准设置，可直接固定在2020、3030系列铝型材搭建的设备机架上，无需额外加工转接板；整体结构的垂直高度控制在常规传动带张紧行程的合理范围内，轮体中心到支座底面的高度预留了足够的带轮包角调整空间，可通过在支座底部加调整垫片的方式微调中心高，适配不同中心距的带传动布局。功能层面，该结构除了作为从动轮支撑外，也可通过更换轮体表面材质作为导向轮使用，比如在同步带传动中替换为同步带轮，或者在平带传动中使用光面轮体，立板的厚度经过受力校核，可承受常规工况下带的预紧拉力，不会出现立板变形导致轮体偏摆的问题。轮体与支座之间的转动副预留了润滑脂填充间隙，长期运行时可定期加注润滑脂降低转动阻力，销轴的锁紧结构采用防松设计，避免设备运行过程中紧固件松动导致轮体脱落。从装配逻辑来看，该结构的零件数量少，支座为一体式机加工件，无需复杂的拼接装配，轮体、销轴、紧固件均可采用标准件改制，整体加工成本低，维护时仅需拆卸端部的紧固件即可更换轮体或者轴套，无需拆解整个支座，大幅降低了现场维护的工作量。在实际选型应用时，可根据传动带的宽度选择对应宽度的轮体，也可根据实际受力大小调整支座立板的厚度与销轴直径，适配不同负载等级的传动场景，比如轻载的实验设备可采用工程塑料材质的轮体降低自重，重载的工业输送场景可更换为钢制轮体提升承载能力。
