CSWP考核用三接口异形基座烟囱结构

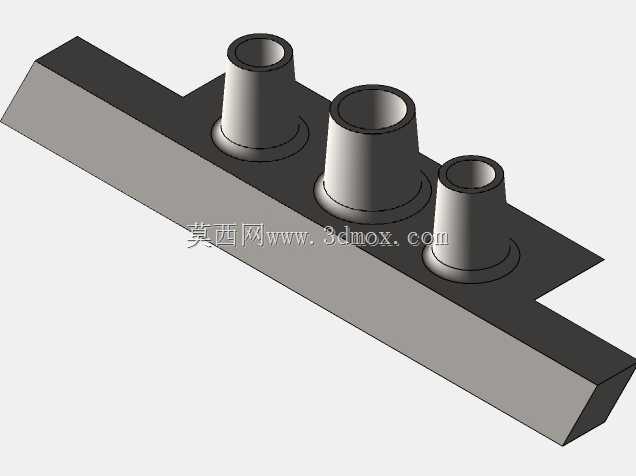

该结构件属于CSWP技能考核范畴内的典型混练题型零件，核心应用场景覆盖技能水平评定、建模逻辑训练两大方向，同时也可作为小型废气收集管路、低压流体分流装置的基础结构参考。从实际用途来看，这类带三个不同高度锥形接口的基座结构，常被用于多支路流体汇流或分流场景，三个接口可分别对接不同管径的外接管路，底部的异形安装基座则负责将整个组件固定在设备顶面或安装平台上，避免管路运行过程中出现移位、接口松脱的问题。设计思路上，建模时优先处理底部异形安装板的轮廓，先绘制带斜切边角的封闭草图，拉伸得到基础基座实体，再根据三个接口的相对位置定位中心轴线，分别绘制不同直径的锥形凸台轮廓，通过拉伸加拔模的方式得到三个高度、口径均有差异的烟囱接口，最后在接口顶面切除出贯通的内孔，保证流体通路的顺畅。外形尺寸方面，底部安装板为非对称异形结构，两端斜切角度匹配安装位的避让需求，三个接口沿基座长度方向等距排布，中间接口高度最高、口径最大，两侧接口高度依次降低、口径同步缩小，安装边界需预留足够的螺栓固定空间，接口与基座的衔接位置做了圆角过渡处理，避免应力集中导致的结构开裂。实际建模过程中需要注意三个接口的相对位置公差，锥形面的拔模角度需保持一致，内孔与接口外圆的同轴度要满足装配要求，底部安装板的底面需保证平面度，避免安装后出现翘曲影响密封性能。这类结构的建模过程能有效考察草图绘制、特征定位、拔模特征、切除特征的综合运用能力，同时也能让建模者熟悉多接口管路类零件的设计逻辑，理解安装避让、应力过渡、流体通路设计的实际工程要求，在日常的结构设计工作中，类似的多接口基座结构也常出现在通风系统、小型流体输送设备的管路布局中，设计时需要根据外接管路的参数调整接口尺寸，根据安装空间调整基座的轮廓形状，保证结构既满足功能需求，又不会占用过多安装空间。
