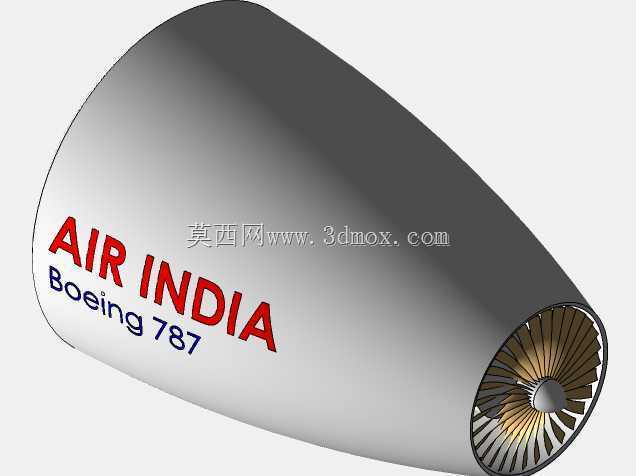

印度航空波音787客机喷气发动机外观结构

　　在民用航空装备的结构设计领域，大涵道比涡扇发动机的外部包覆结构与前端进气道造型，是整机气动性能与外观识别度结合的关键设计节点，本次呈现的结构模型，针对宽体客机配套的动力单元外部特征做了完整还原，可作为航空类装备展示、教学演示、外观方案验证阶段的参考载体。从实际应用场景来看，这类发动机外部结构主要承担进气整流、内部核心机防护、航线运维中的外观标识承载作用，民用航线上执飞的宽体机动力单元，需要在进气道唇口、外壳包覆段做符合航司视觉规范的涂装标识，同时要保证外壳曲面的气动连续性，避免飞行过程中产生额外的气动阻力，模型中还原的外壳曲面过渡，完全匹配真实装机状态下的流线型走向，从进气道唇口的圆弧收边，到尾喷段的收敛造型，

　　曲面曲率连续无突兀折角，符合高速飞行状态下的气流导向要求。从设计思路层面拆解，该结构优先保证了外部轮廓的尺寸准确性，外壳段的整体锥度按照真实装机动力单元的长宽比例做了等比还原，进气端的最大直径与尾段的最小直径比值，匹配宽体机动力单元的实际尺寸比例，安装边界上，外壳段与内部风扇单元的衔接位置预留了足够的装配间隙，可匹配常规涡扇发动机前端风扇叶片的安装空间，模型中呈现的前端风扇叶片阵列，按照真实叶片的扭转角度、数量排布做了简化还原，叶片根部与轮毂的衔接位置做了圆角过渡处理，符合实际零件的加工工艺特征，避免了尖锐棱角带来的应力集中问题。在功能特性的还原上，模型没有做过度的内部核心机结构细化，而是聚焦于外部可观测的结构特征，

　　外壳表面的涂装标识区域做了平整化处理，可直接用于后续的视觉贴图渲染，进气道唇口的圆弧半径按照真实航发的唇口厚度比例设置，能够准确模拟低速进气状态下的气流附着效果，尾段的风扇出口位置做了环形收敛造型，匹配外涵道气流的导出方向。对于从事航空装备结构教学、航模设计、民航装备展示类工作的从业者来说，这类外部结构模型可直接用于方案展示阶段的效果验证，不需要额外调整曲面轮廓即可完成外观渲染工作，外壳的分段位置也参考了真实发动机的维护口盖划分逻辑，在对应位置预留了可拆分的结构边界，若需要做维护场景的演示，可直接基于现有模型拆分出对应的维护舱段结构。需要明确的是，该模型为外部参考结构，内部的高压压气机、燃烧室、涡轮等核心做功单元并未做细化呈现，

　　仅保留了前端风扇段的可见结构，适合用于外观层面的设计参考，不适用于核心机的性能仿真计算，外壳的壁厚按照真实航发的复合材料外壳厚度比例做了等比设置，整体重量分布的重心位置与真实动力单元的外部重心位置匹配，若用于航模改装参考，可直接按照该重心位置布置配重，避免飞行过程中出现动力配平问题。从安装适配的角度来看，该发动机外壳的吊挂衔接位置做了平面化处理，可直接匹配机翼下方的吊挂安装接口，安装面的尺寸比例按照波音787机翼吊挂的实际接口宽度设置，不需要额外调整安装面尺寸即可完成与机翼模型的装配对接，进气道前端的唇口做了加厚处理，模拟真实航发唇口的防冰结构厚度，避免模型外观过于单薄失真。
