卡丁车带制动功能轮毂轴总成结构

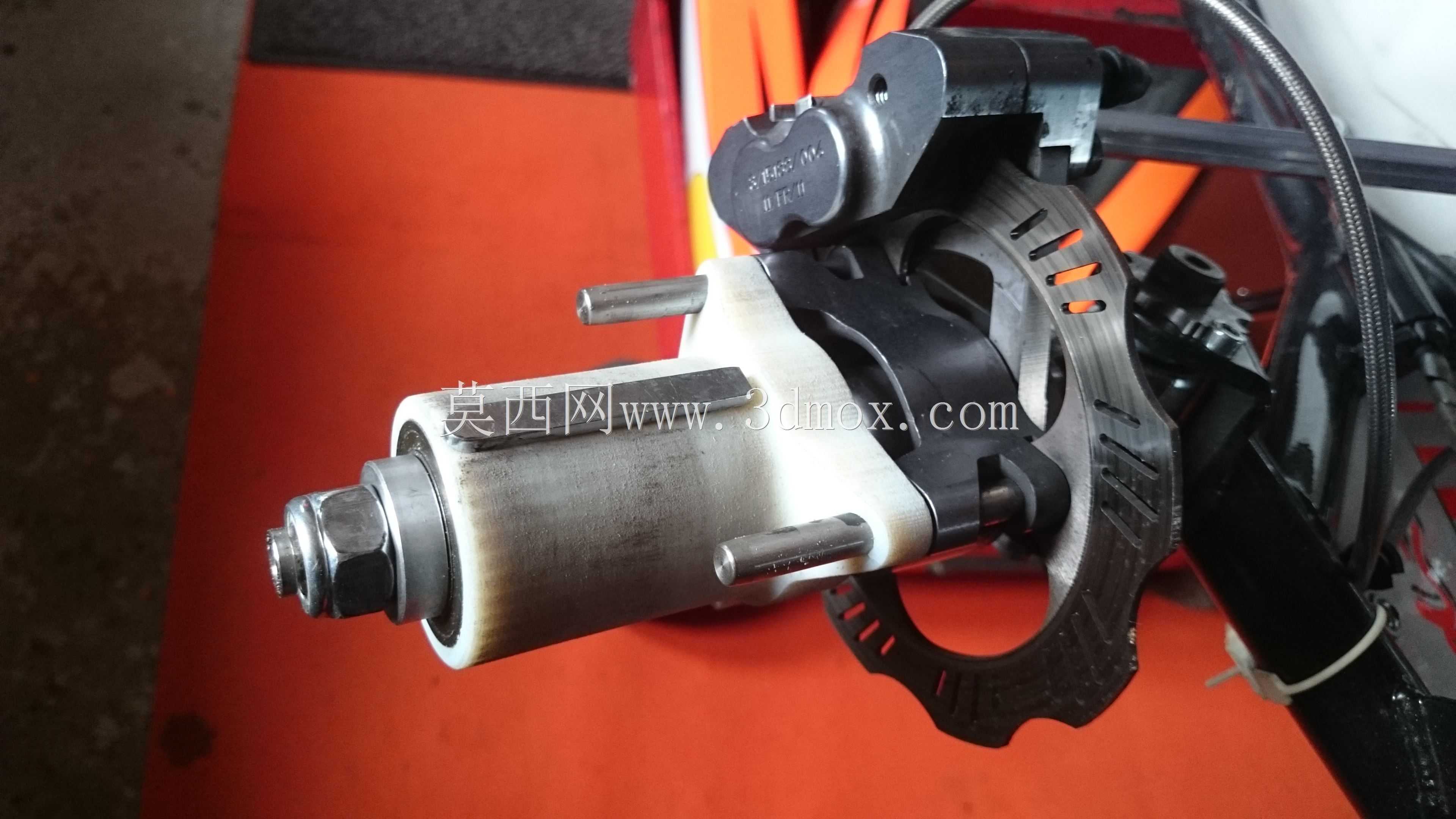

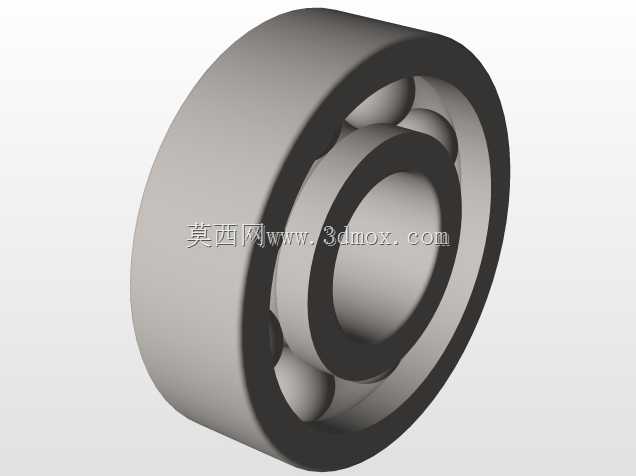

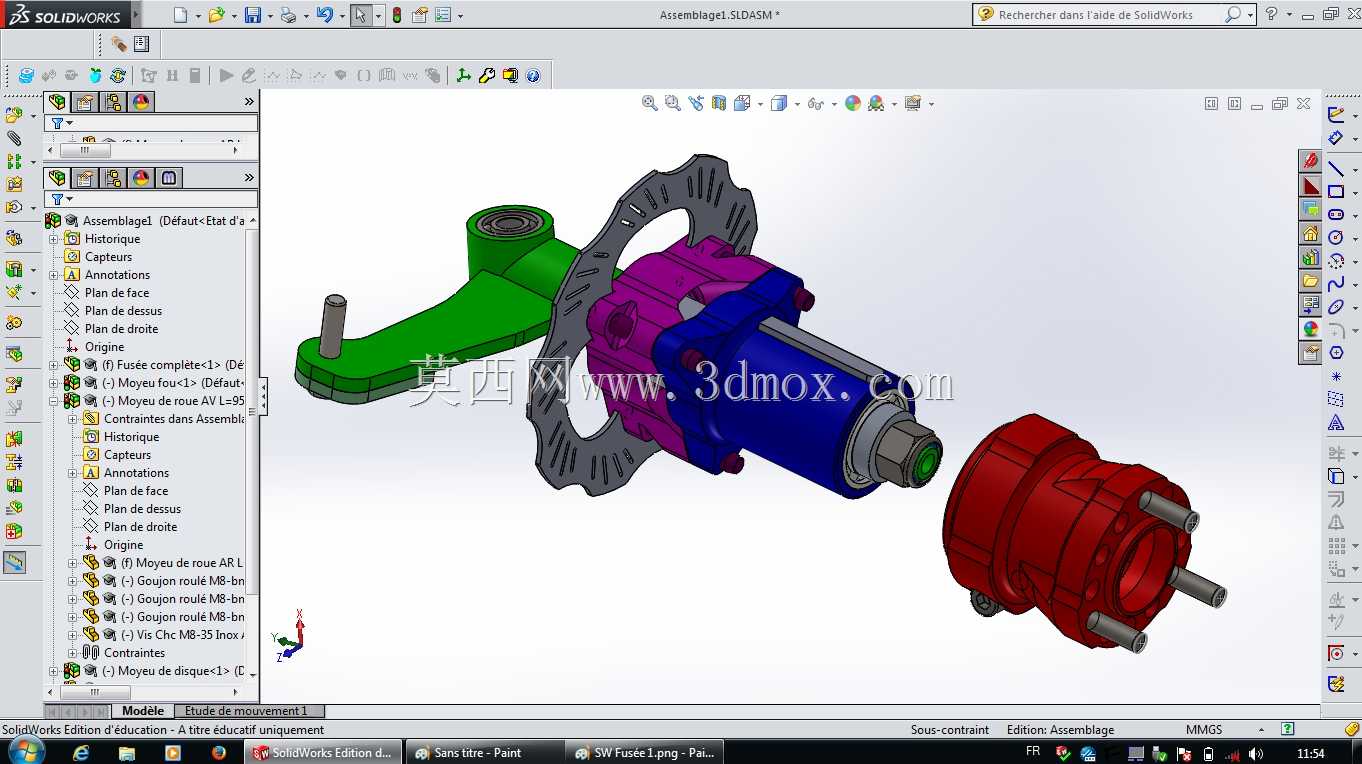

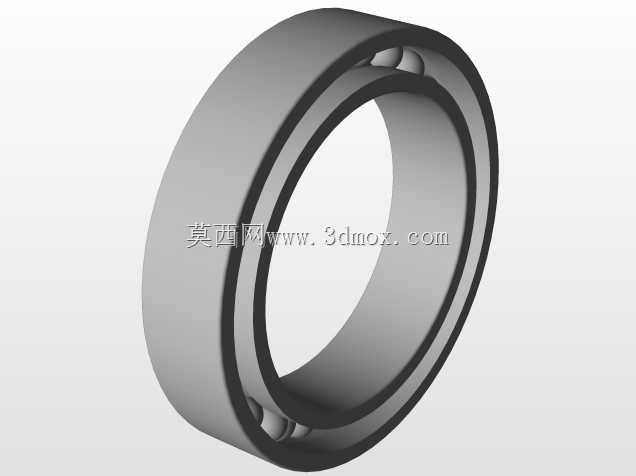

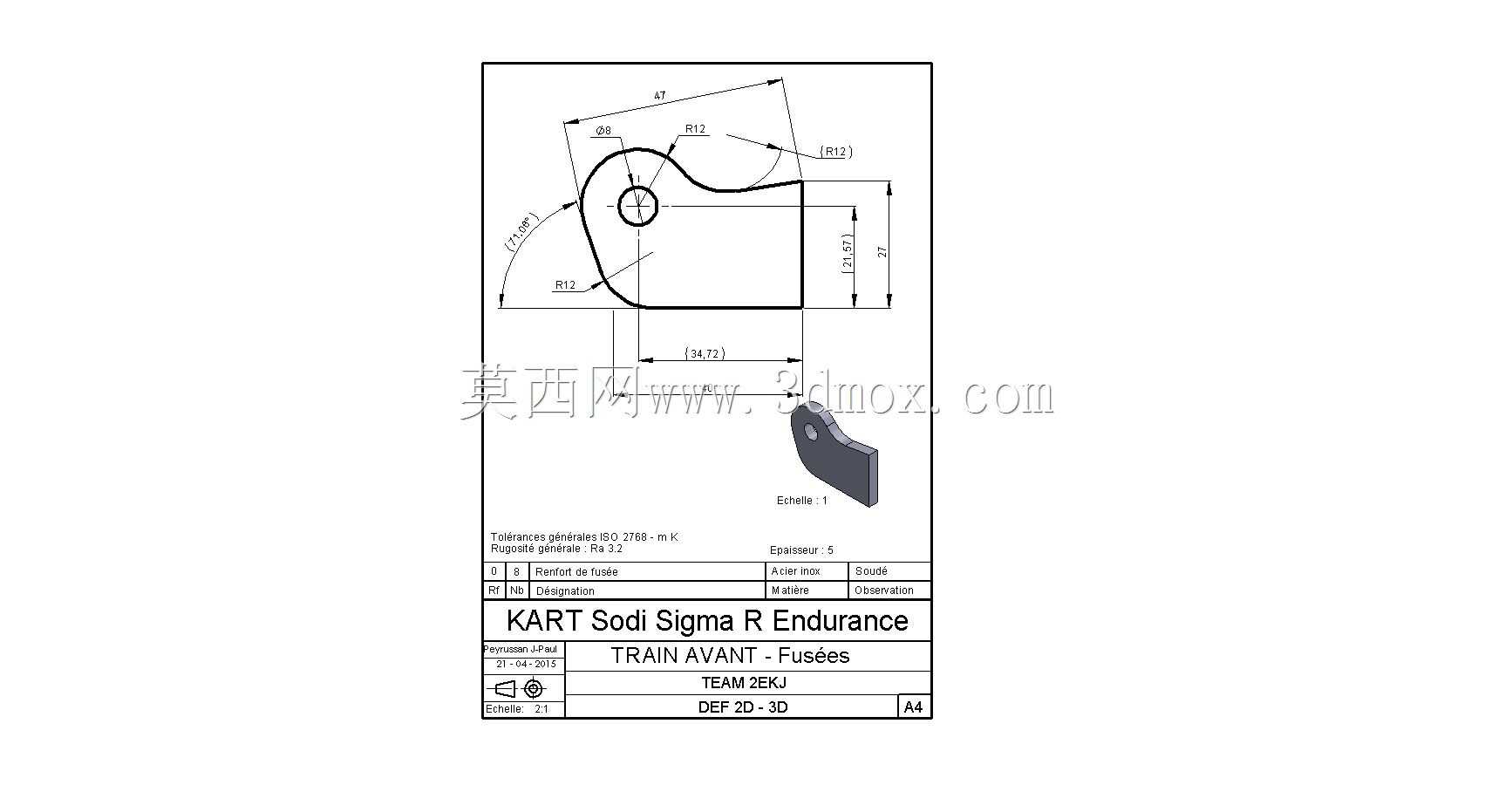

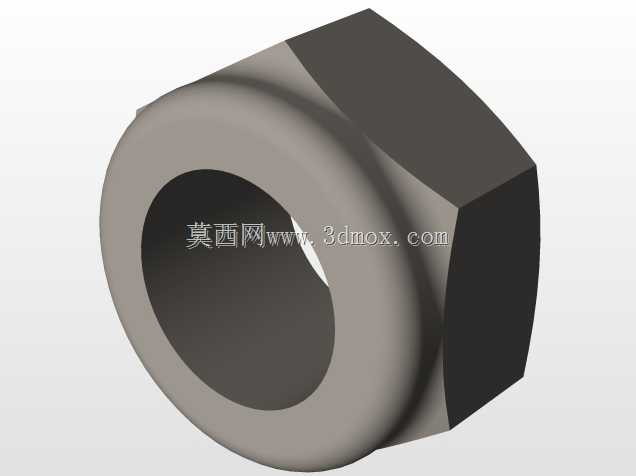

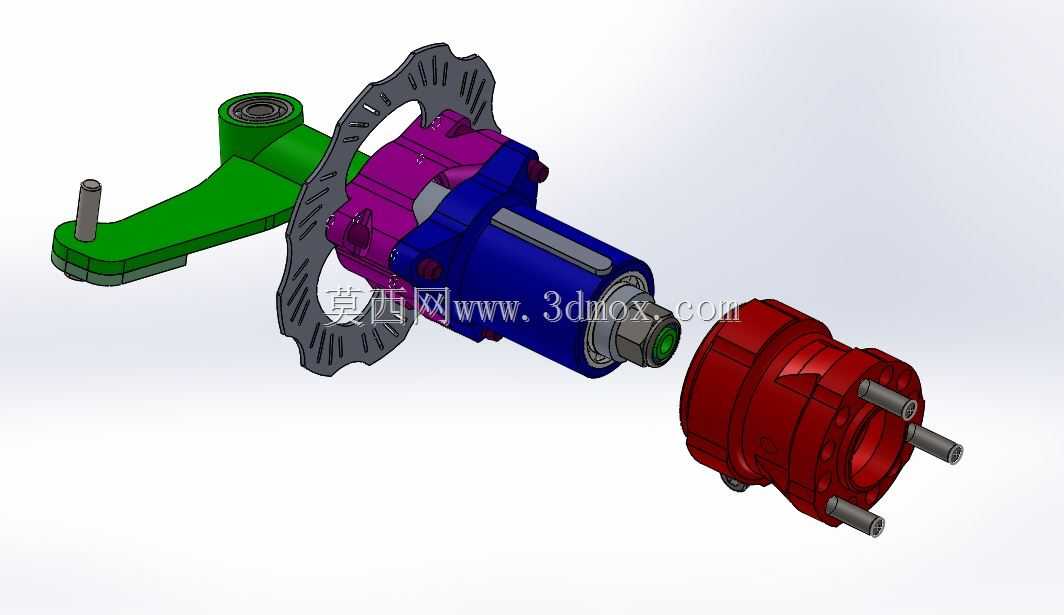

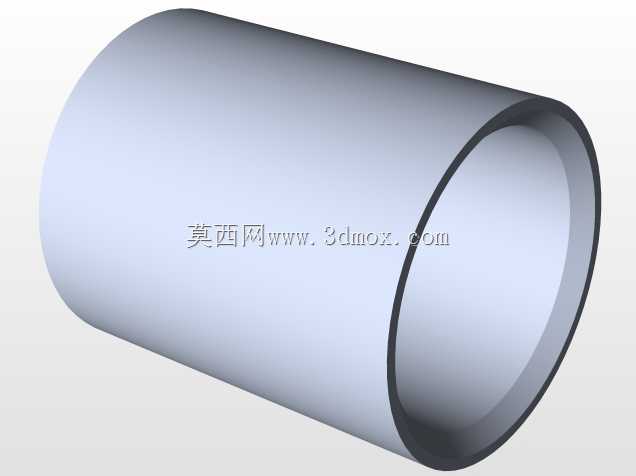

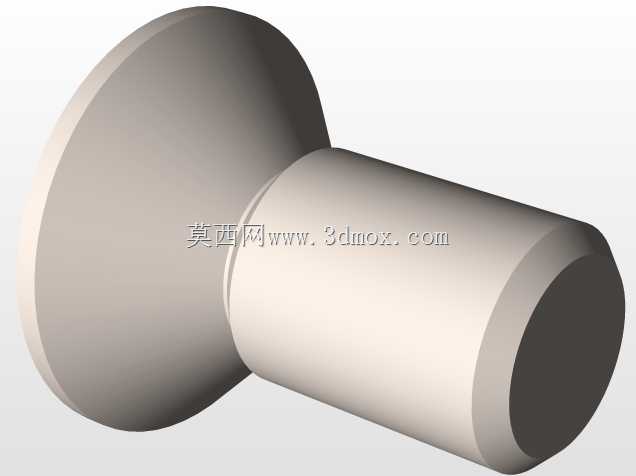

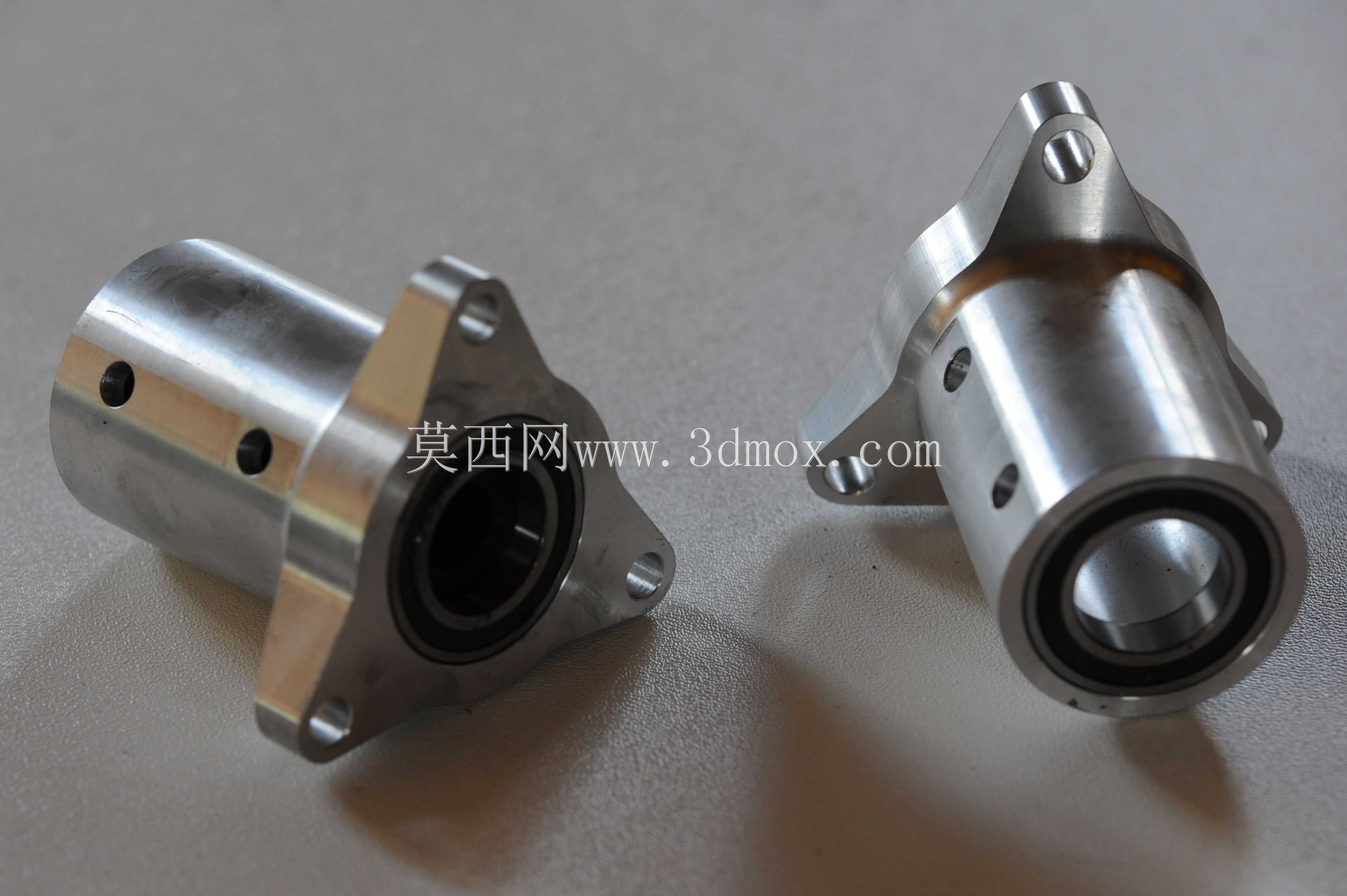

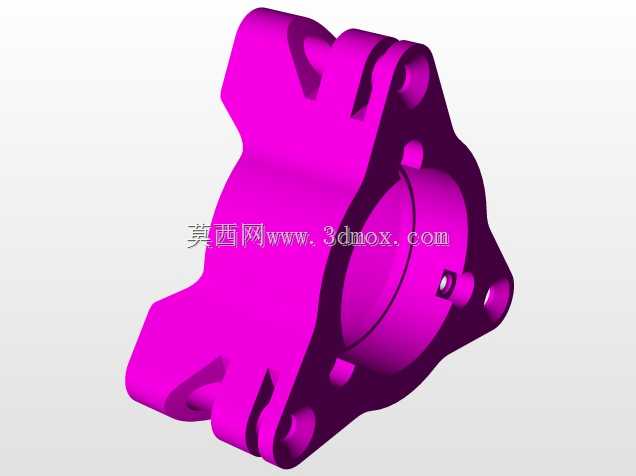

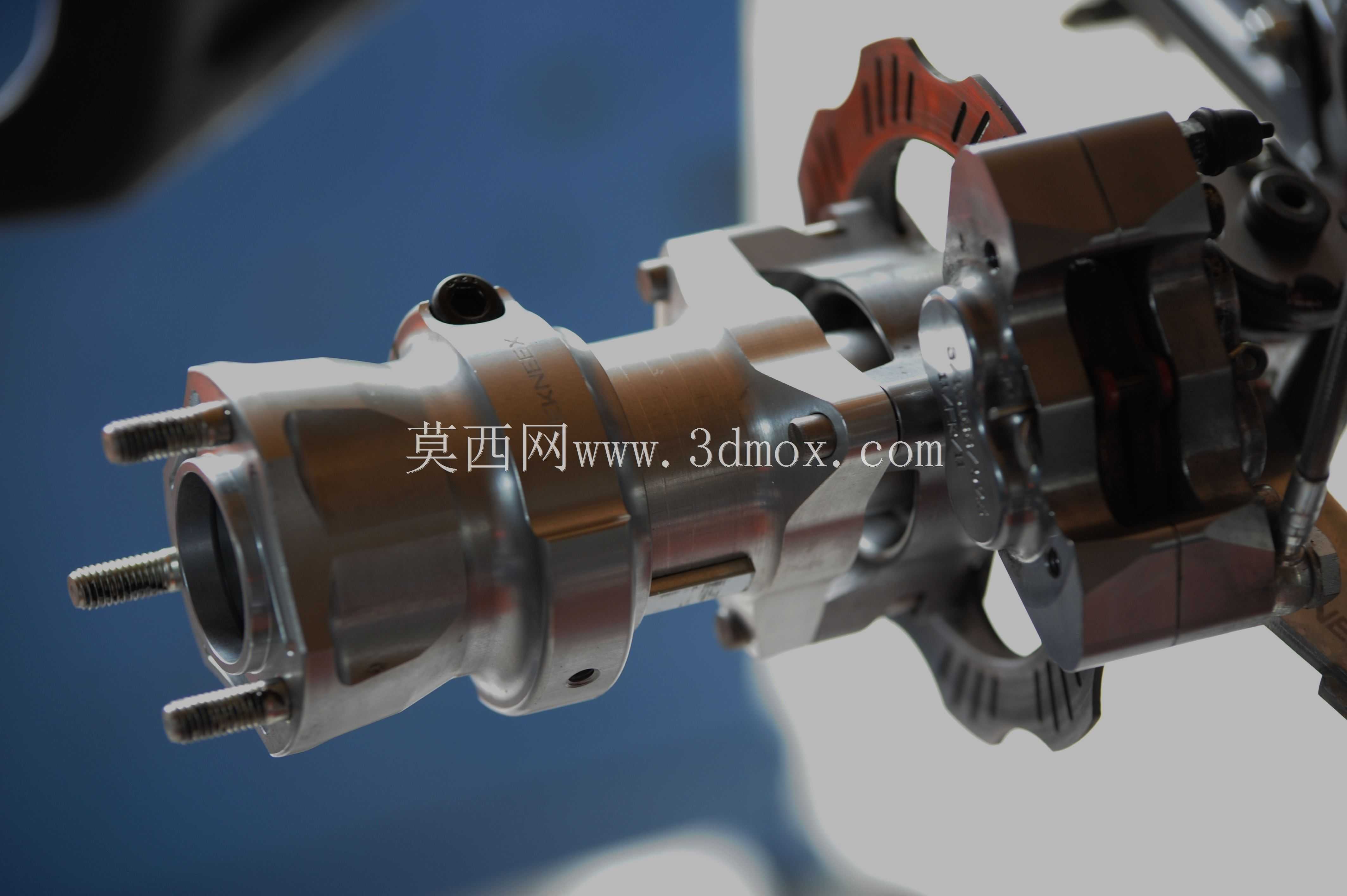

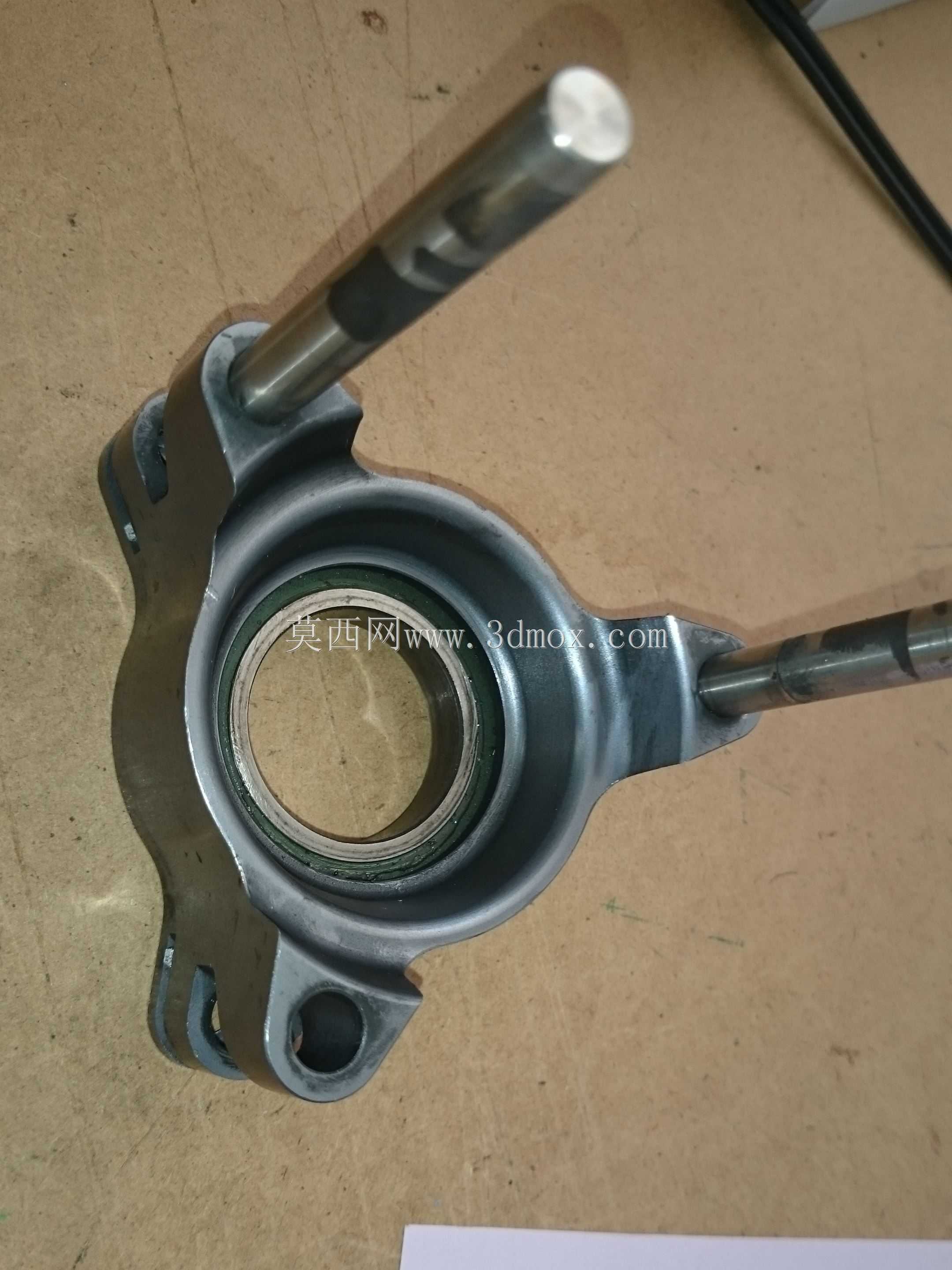

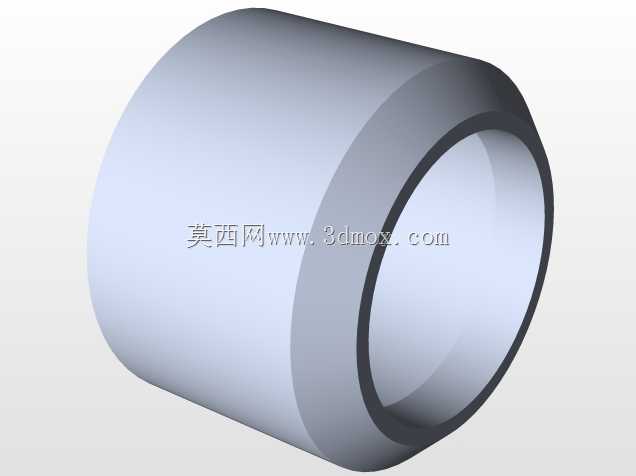

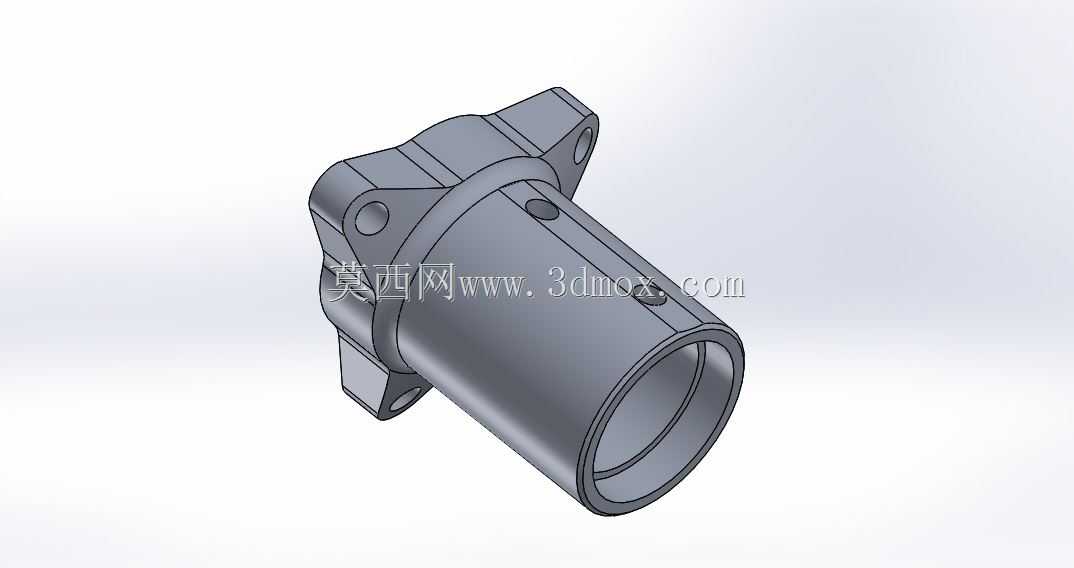

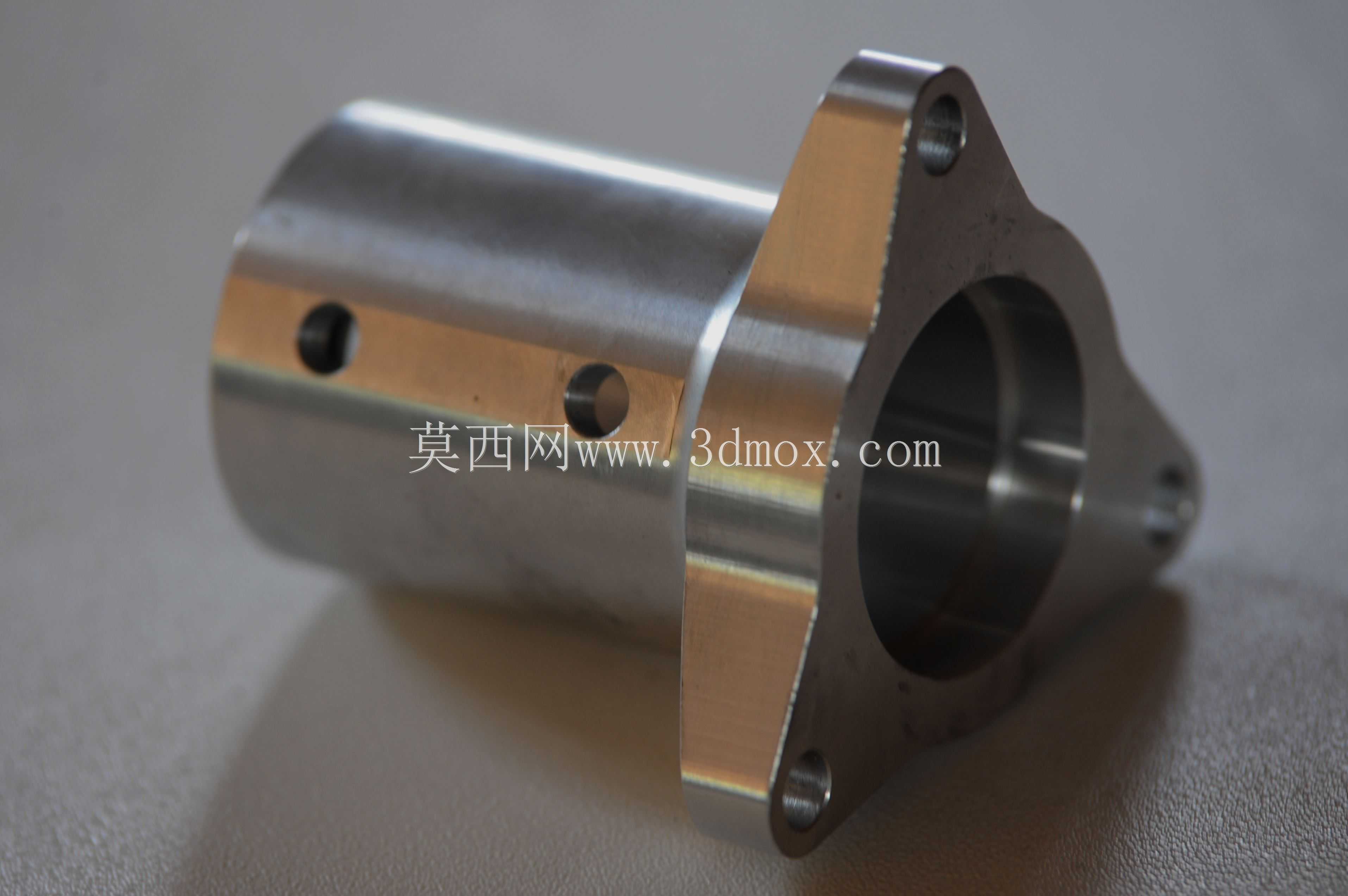

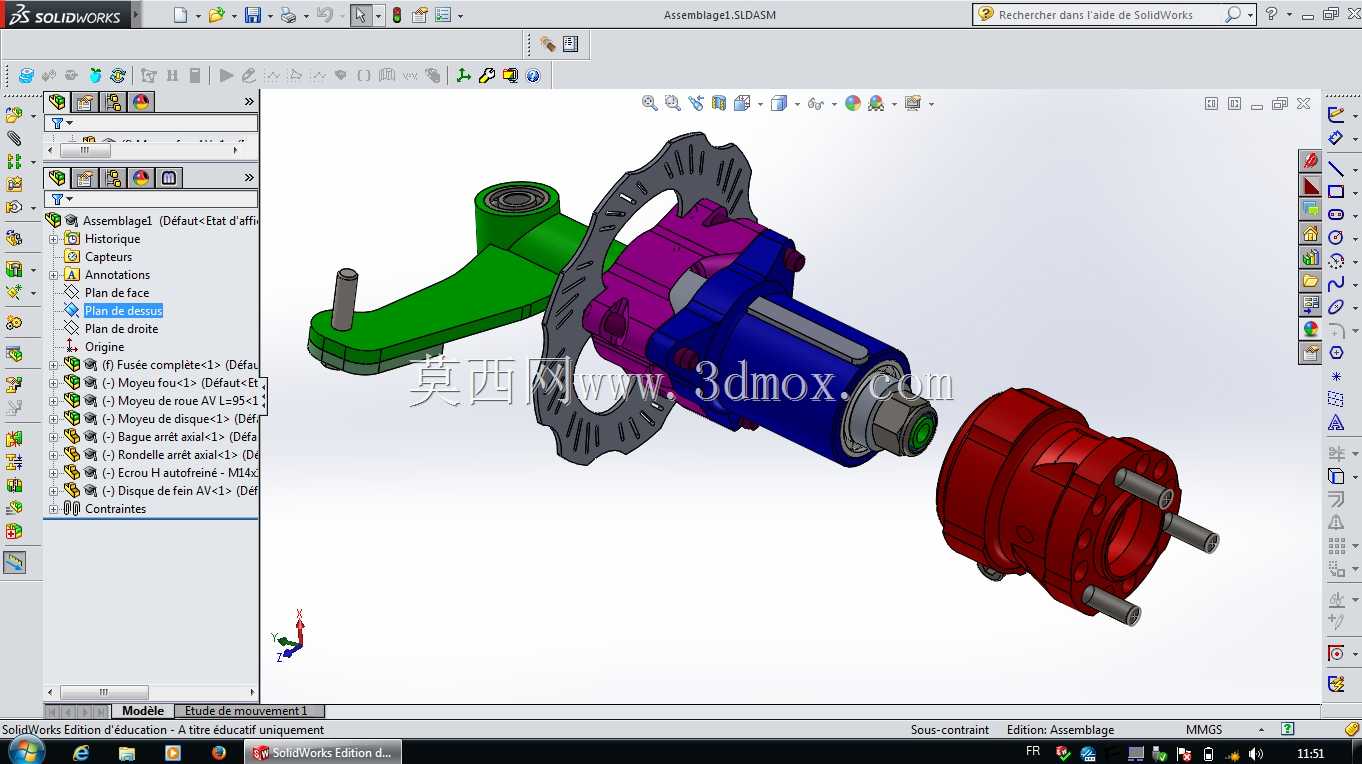

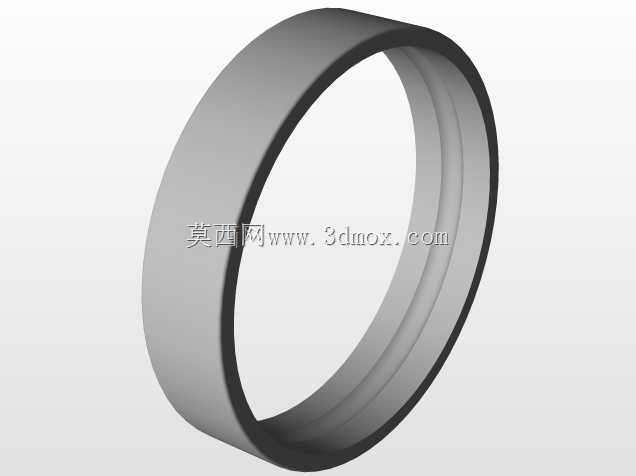

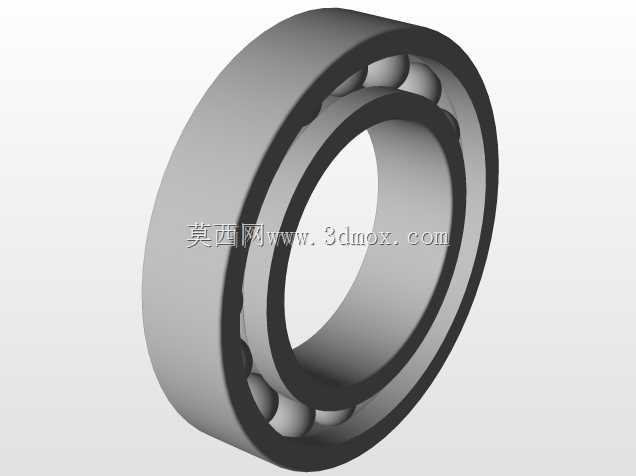

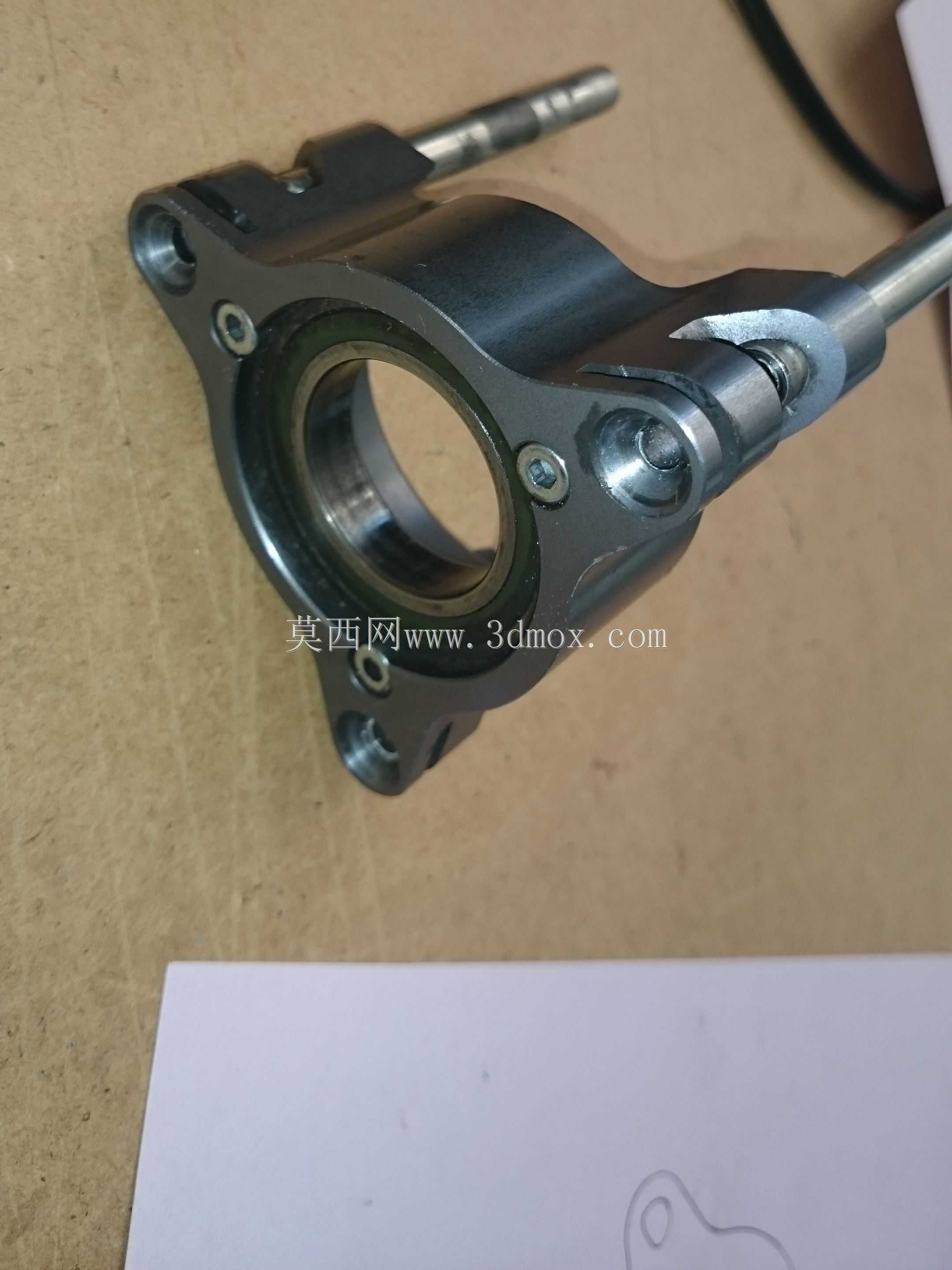

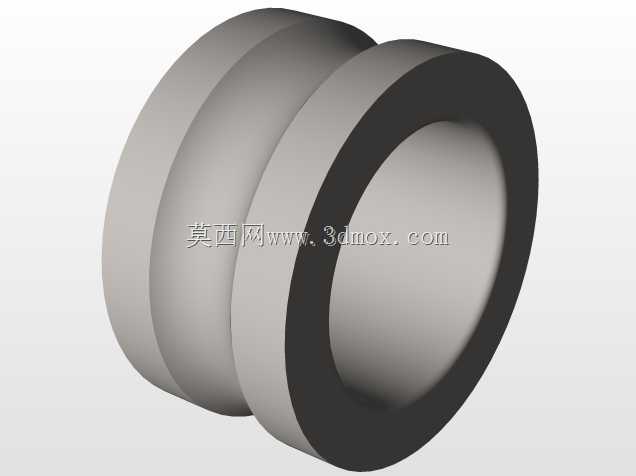

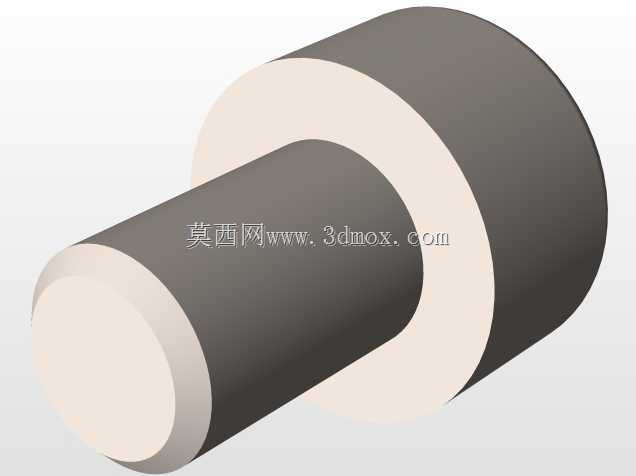

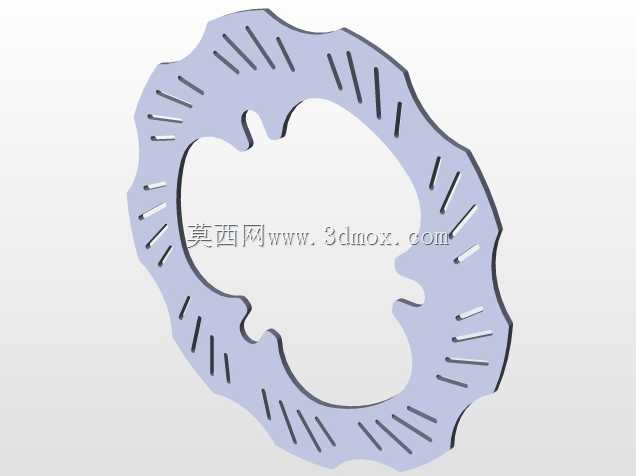

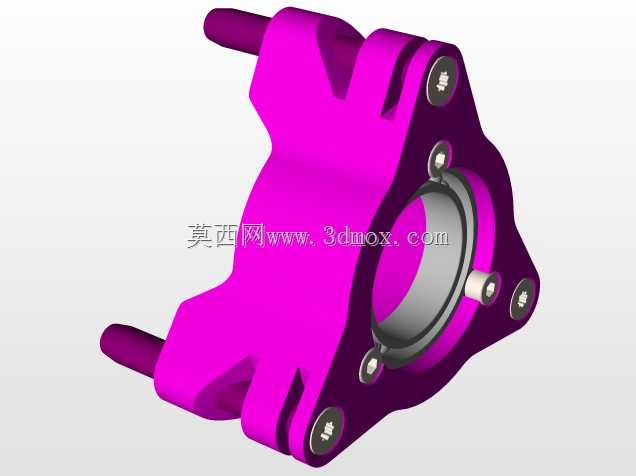

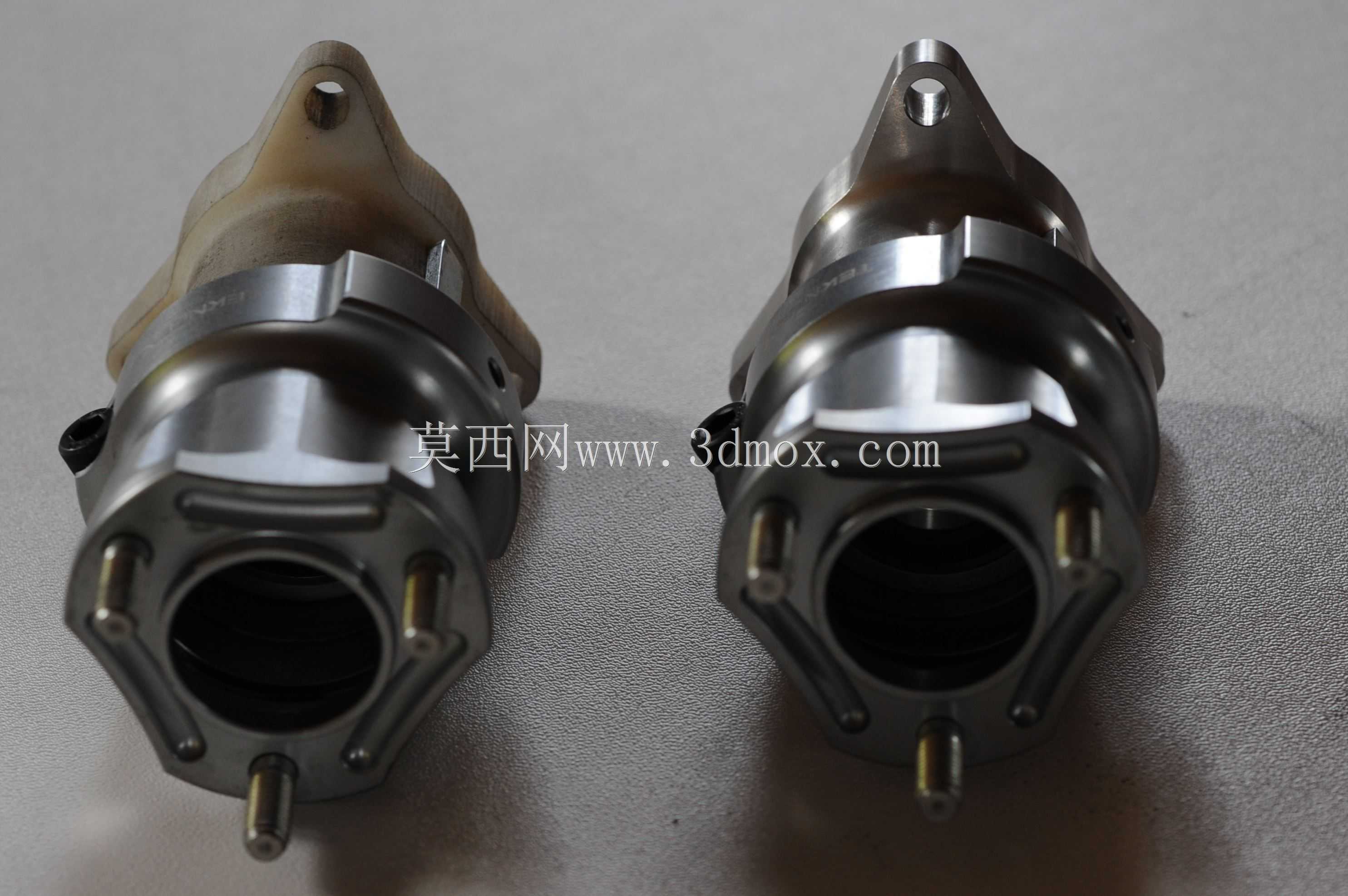

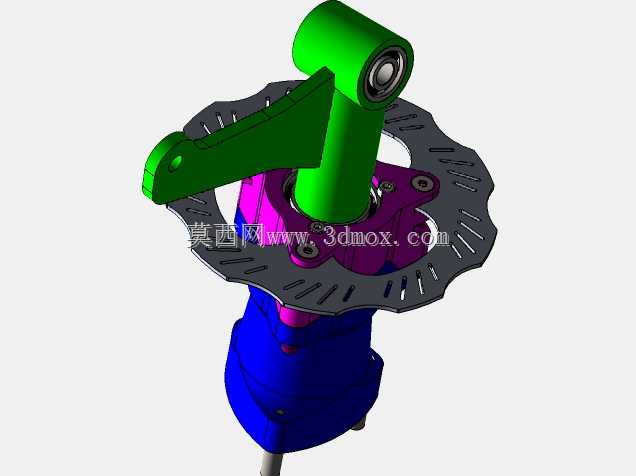

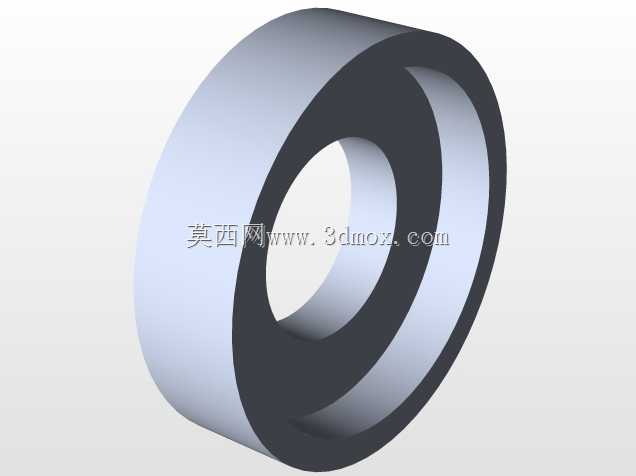

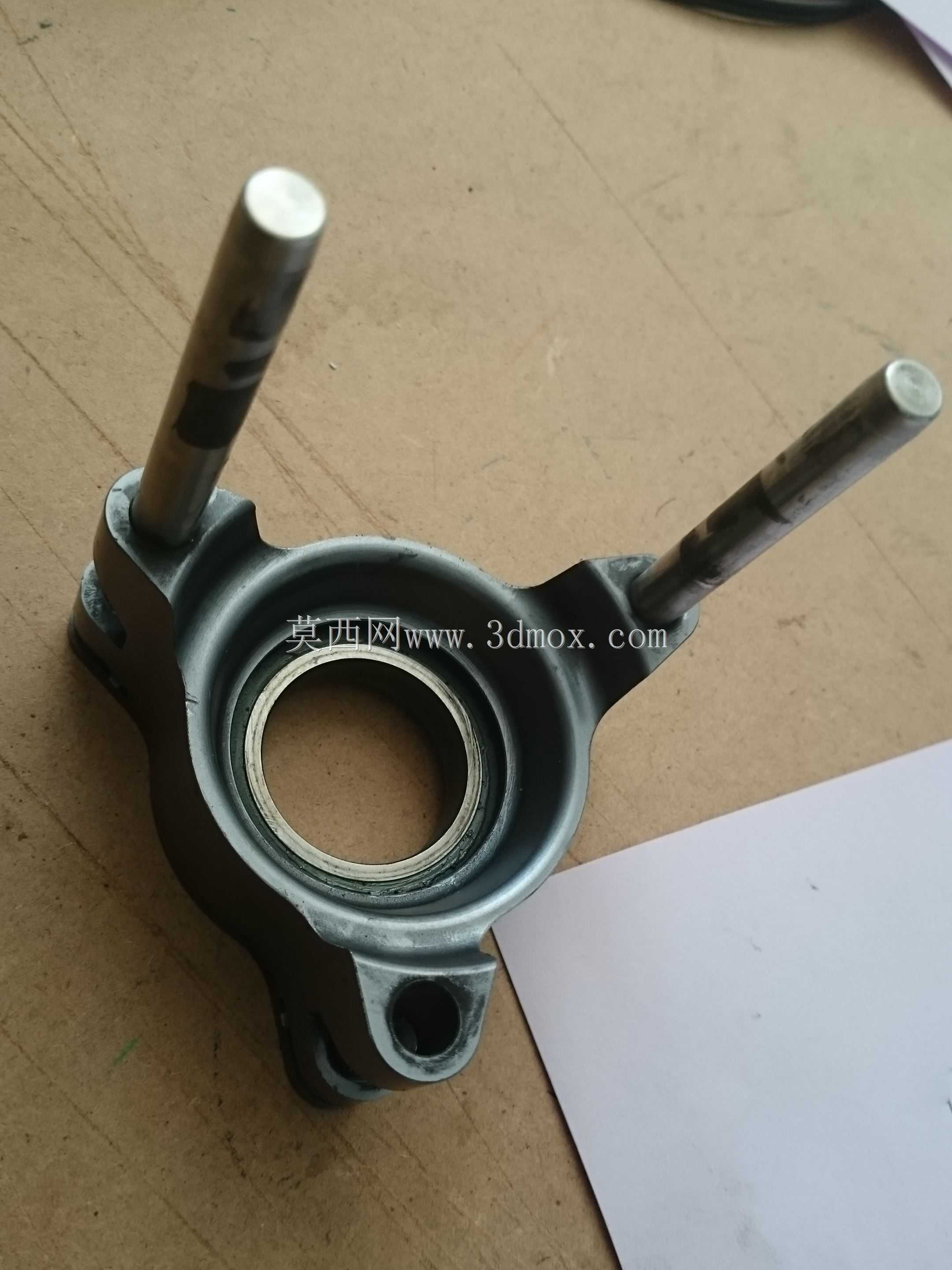

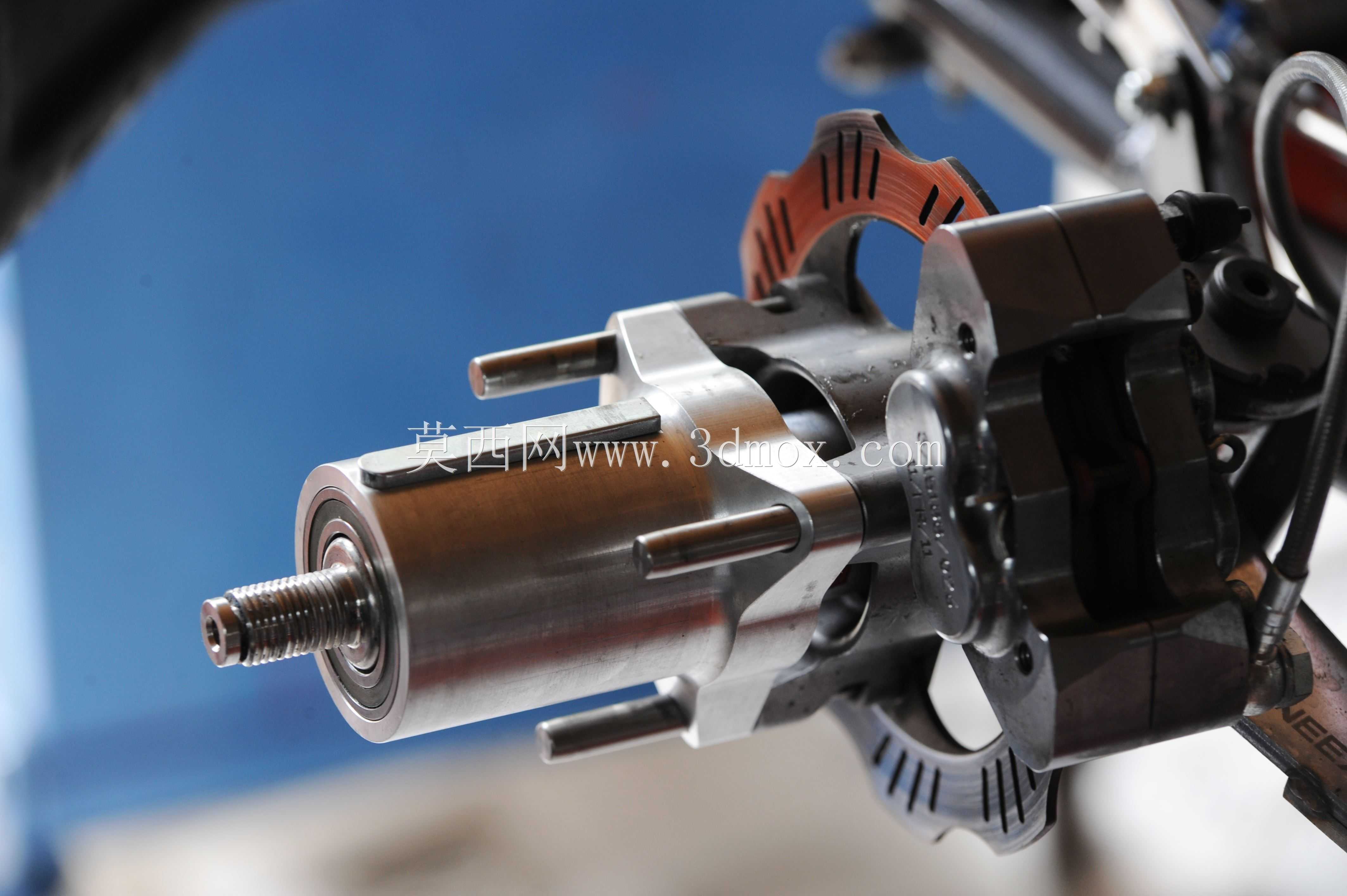

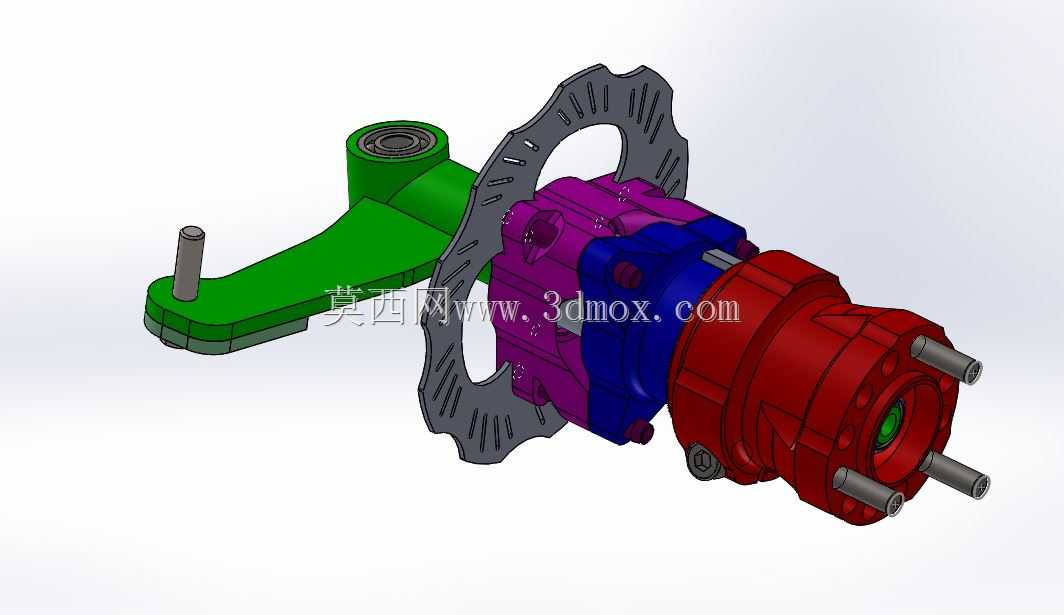

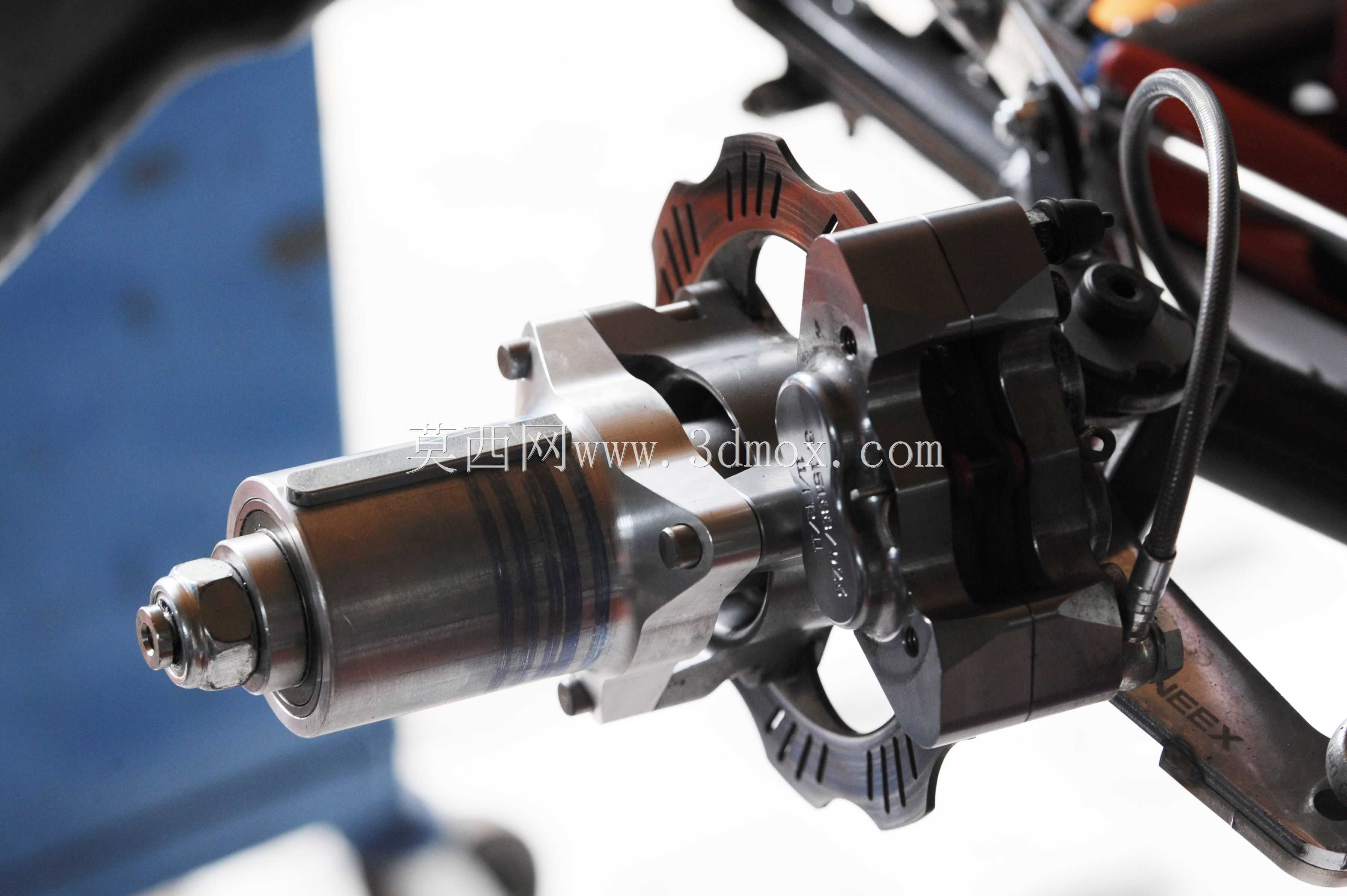

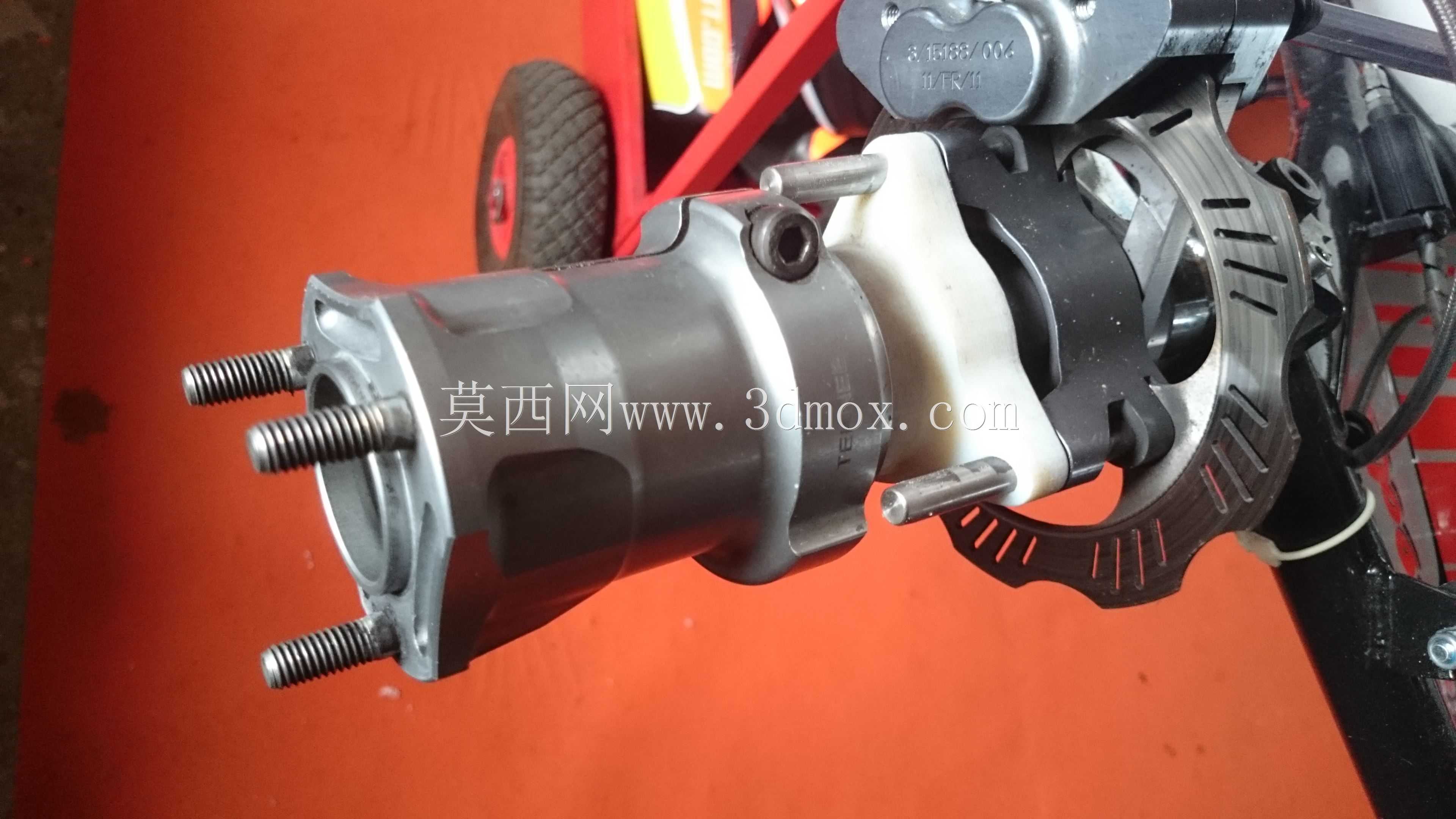

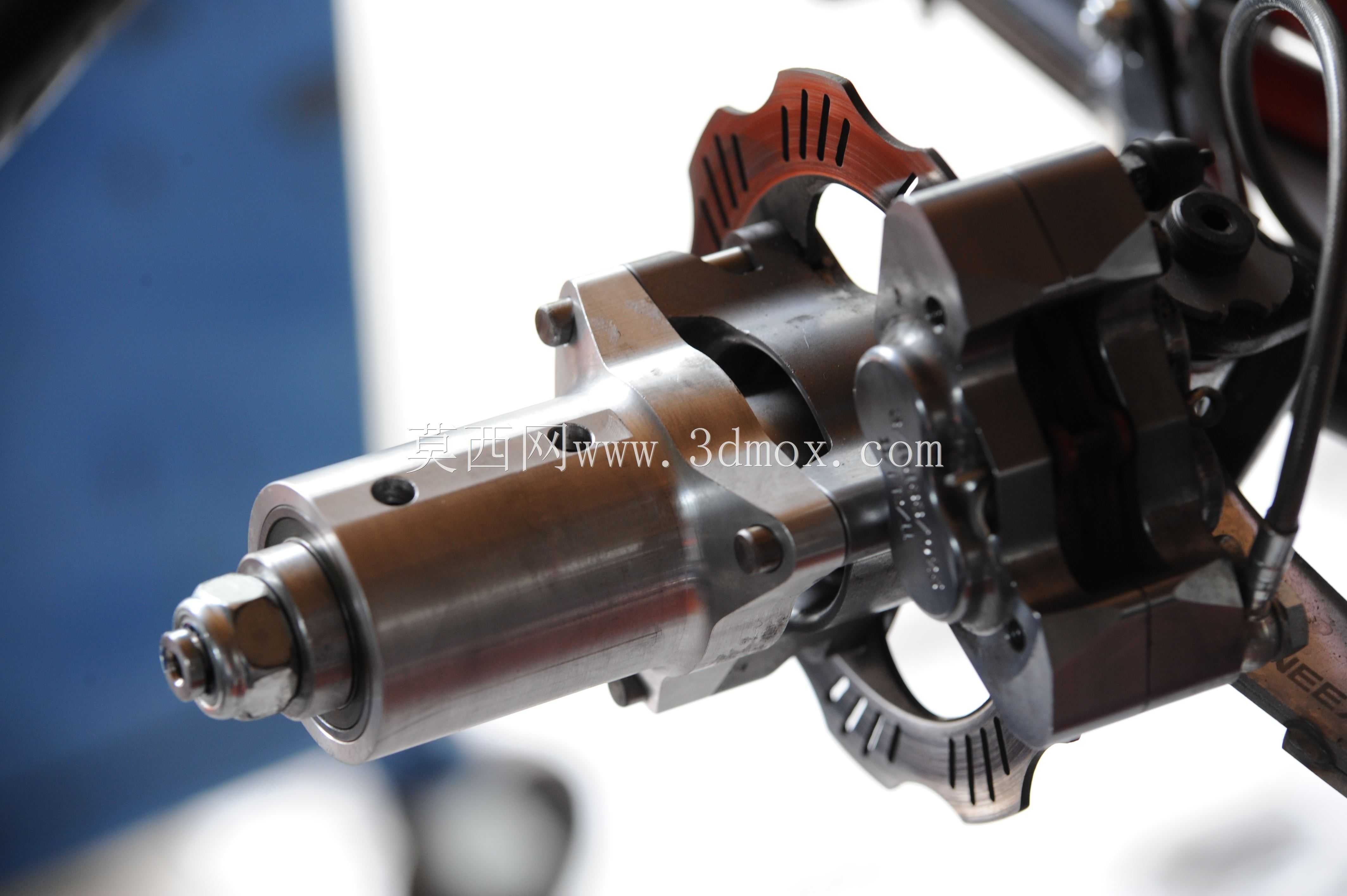

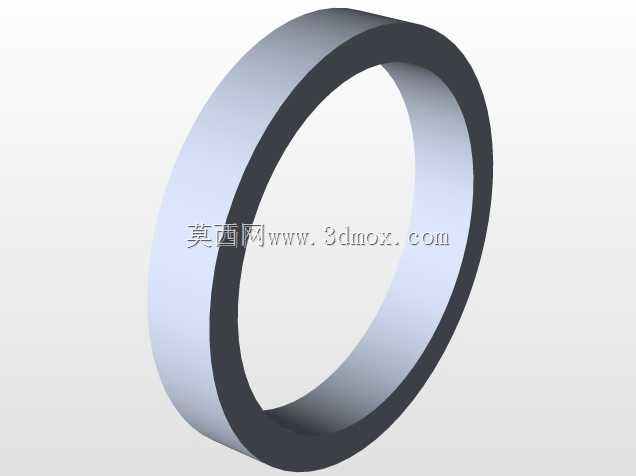

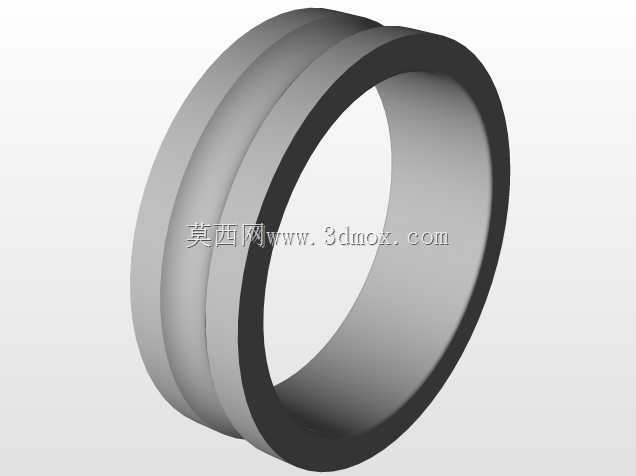

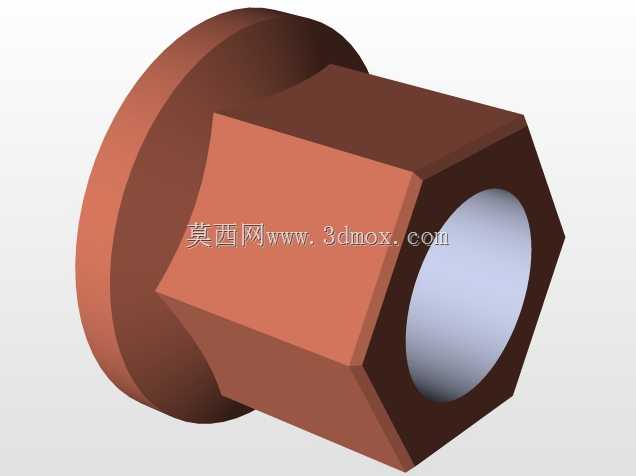

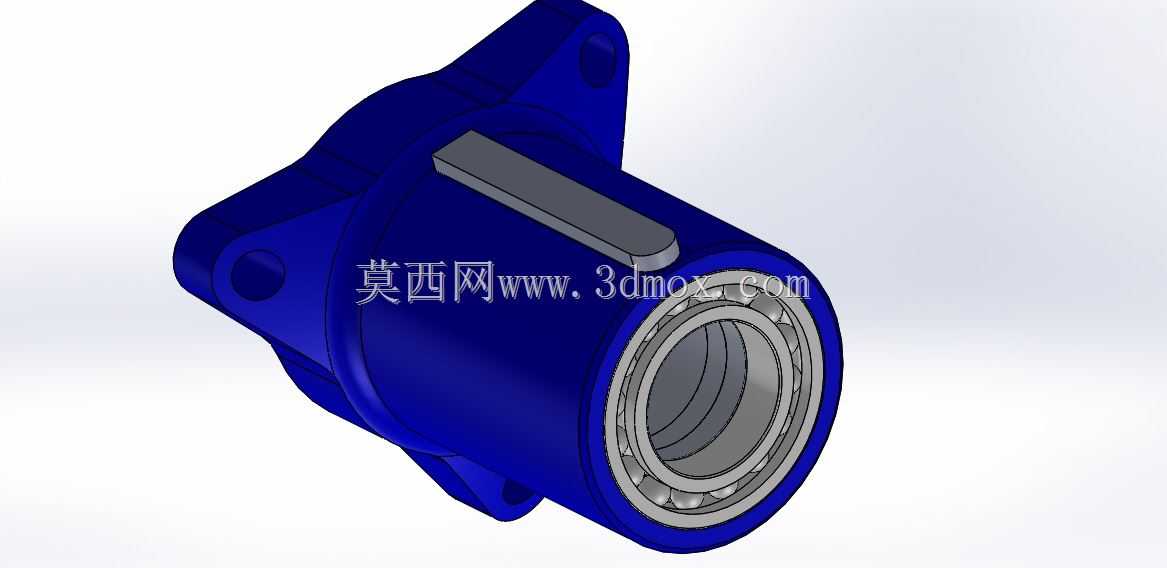

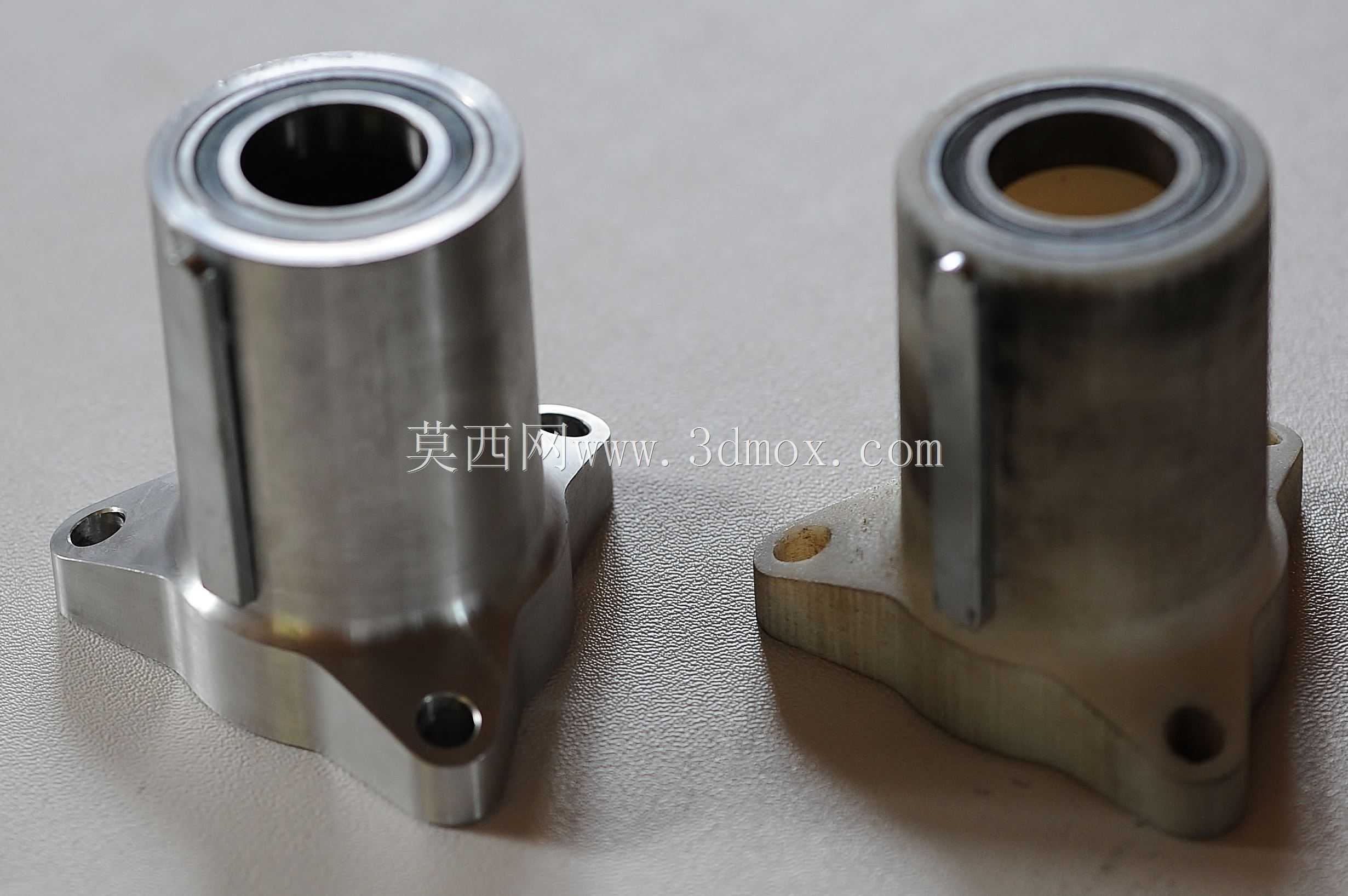

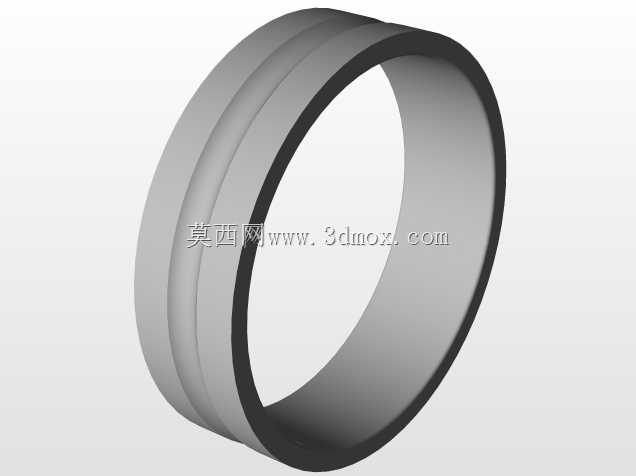

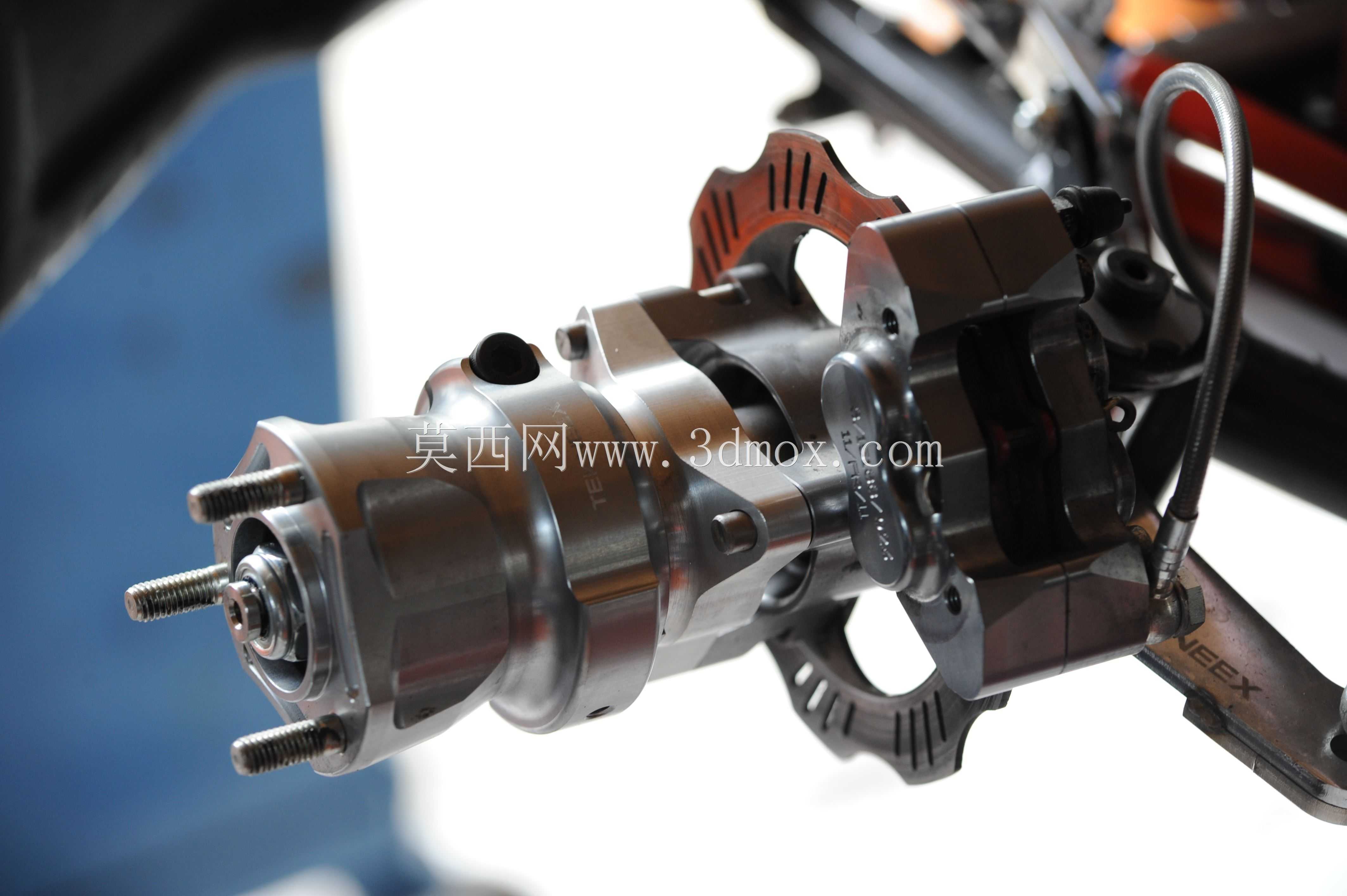

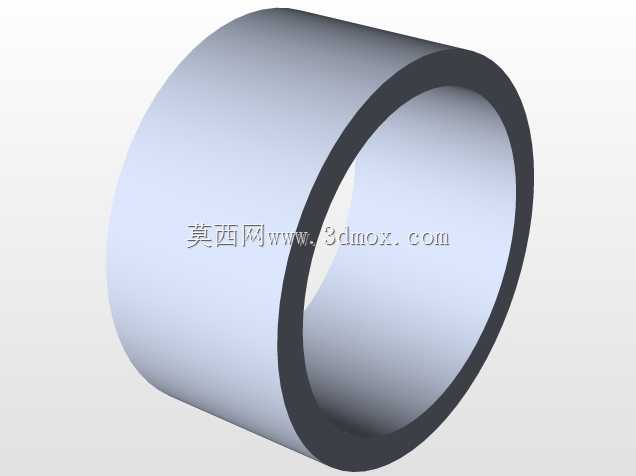

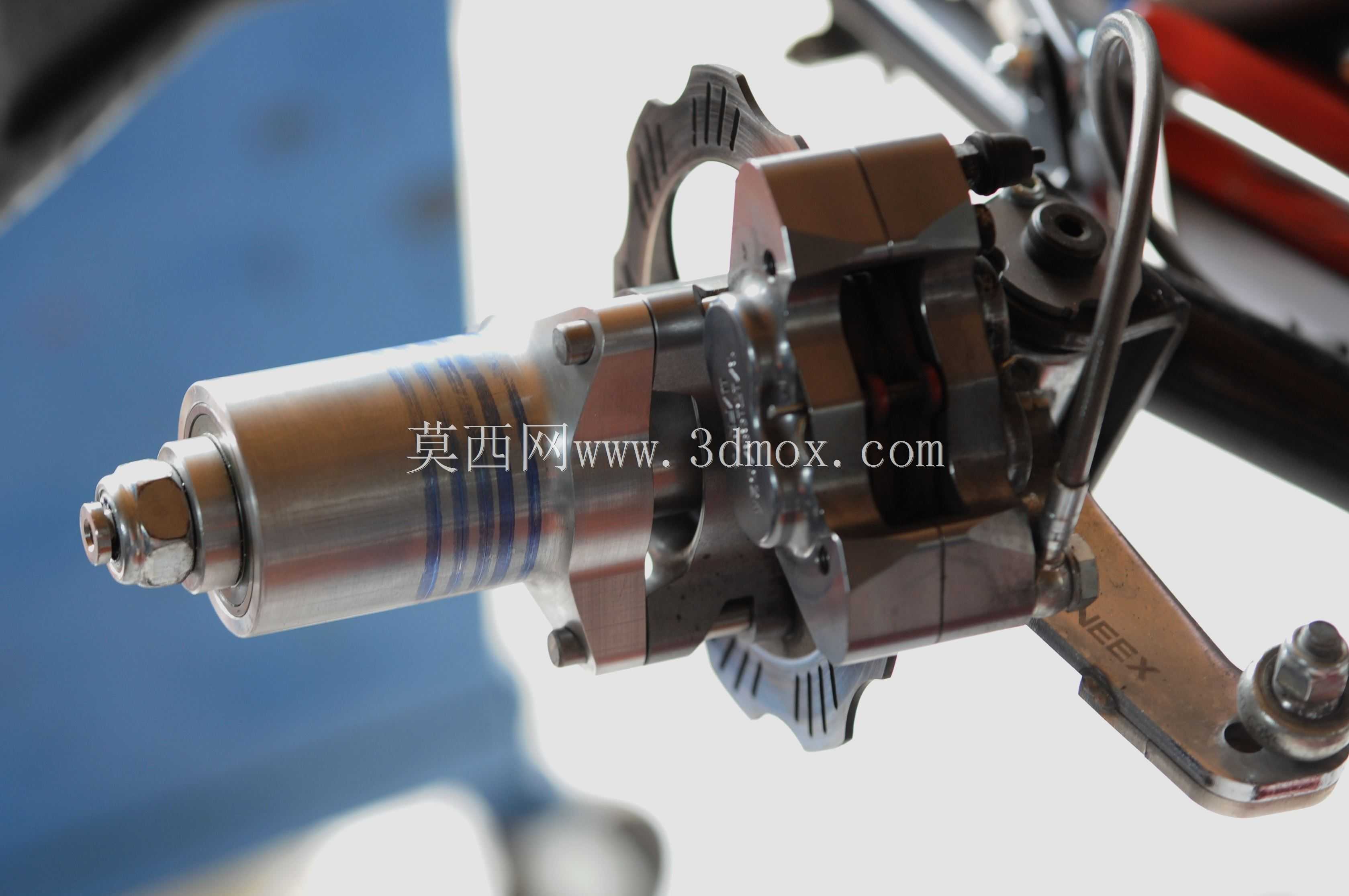

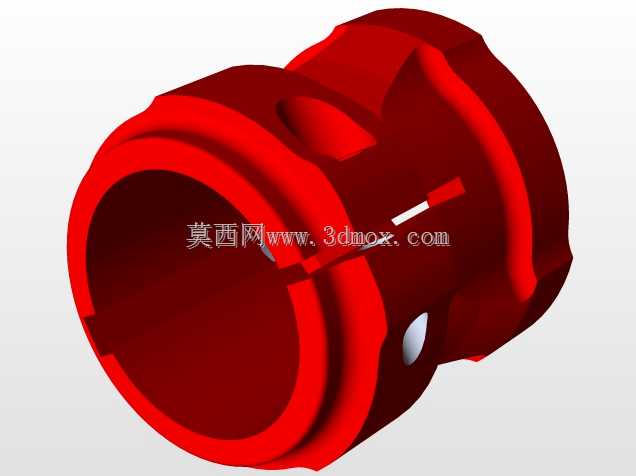

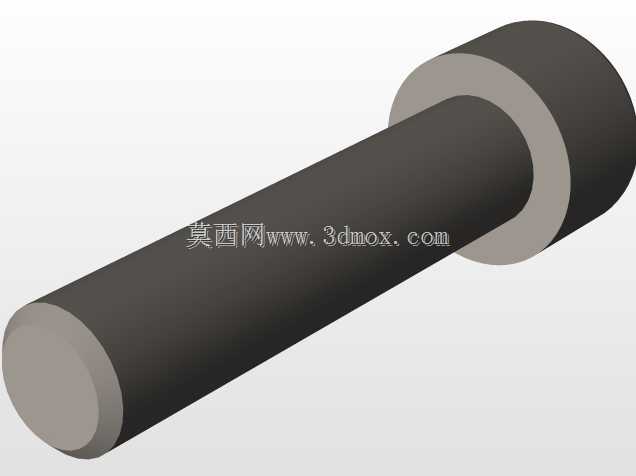

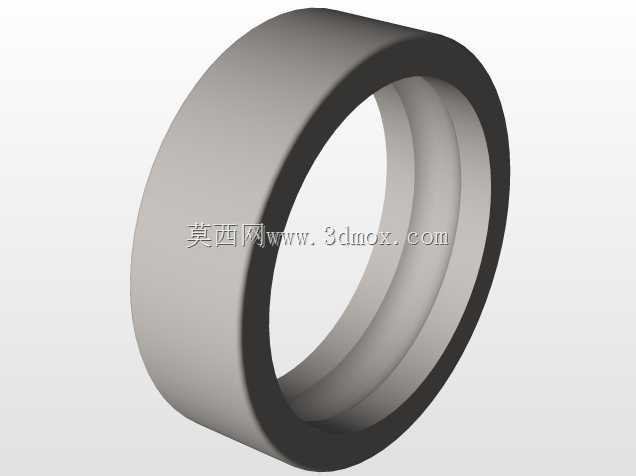

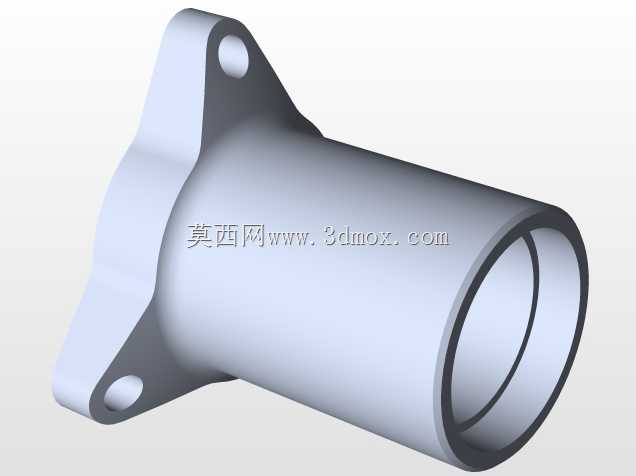

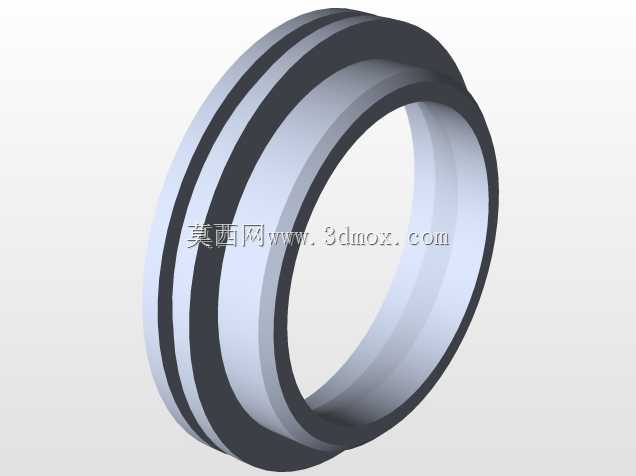

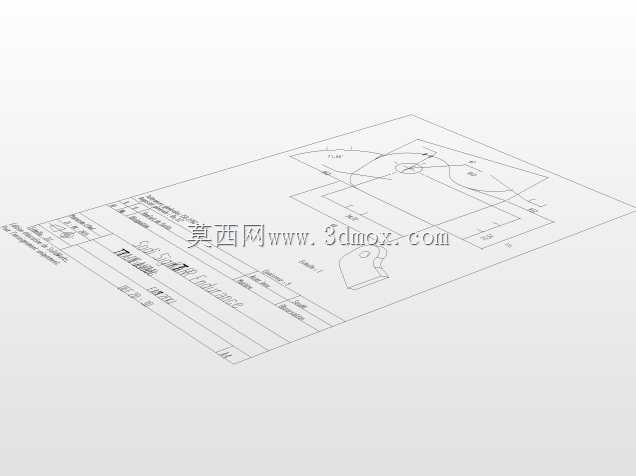

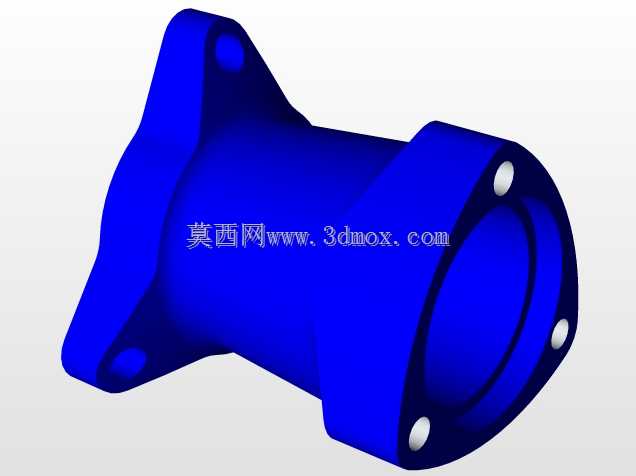

这套轮边集成结构主要面向娱乐型竞速卡丁车的前轮装配场景，适配场地租赁类、业余赛事类卡丁车的行走与制动需求，直接承担车轮承载、动力传递、行车制动的核心功能，是卡丁车行走系统中直接决定行驶安全性与操控响应性的关键单元。从结构布局来看，该总成将轮毂轴承座、制动盘安装位、制动卡钳固定支架、转向连接臂做了一体化集成设计，省去了传统分体式结构多余的连接转接件，既压缩了轮边的整体轴向尺寸，也减少了装配过程中累计公差对制动平顺性、车轮回转精度的影响。绿色的悬臂结构同时承担转向节与卡钳安装支架的作用，上端的轴承孔用于连接前悬架的主销结构，可实现车轮的转向摆动，侧面预留的卡钳安装定位面与销孔，能保证制动卡钳与刹车盘的同轴度，避免制动过程中出现偏磨、抖震的问题。灰色的通风刹车盘采用外沿开槽设计，在卡丁车连续高速过弯、频繁制动的场地工况下，可快速打散制动摩擦产生的热量，避免热衰减导致制动力下降，盘体内圈的定位止口与轮毂端面精准配合，保证制动盘与轮毂回转中心的同轴度控制在合理公差范围内。紫色与蓝色拼接的制动卡钳为对置活塞结构，相比单活塞浮动卡钳，制动时两侧刹车片的施压更均匀，制动响应速度更快，能匹配卡丁车轻量化车身下的制动力需求，卡钳的进油孔、排气螺钉位置都做了安装避让设计，不会与轮毂、转向拉杆产生运动干涉。红色的轮毂主体集成了车轮安装螺柱、轴承安装腔与传动连接接口，四根均布的螺柱直接适配卡丁车专用轮圈的安装孔位，内部的轴承腔可装入成对布置的深沟球轴承，承受车轮传递来的径向载荷与转向、制动过程中的轴向冲击，轮毂末端的接口可连接传动半轴，将动力传递至车轮驱动车辆行驶。在安装边界上，该总成的悬臂主销孔间距、卡钳安装孔位、轮毂螺柱分布圆直径都严格匹配主流SODI系列竞速卡丁车的前桥安装尺寸，替换安装时无需对原有车架、悬架结构做二次加工，制动盘与卡钳的间隙在设计时已做预匹配，装配后仅需做小幅调整即可达到合适的工作间隙，转向臂的连接销位置也经过运动校核，在车轮达到最大转向角度时，不会与周边的车架结构、制动管路产生运动干涉，整体结构紧凑，重量控制适配卡丁车轻量化的设计需求，能在保证结构强度的前提下，尽可能降低轮边簧下质量，提升车辆的操控响应速度。
