赛车空气动力学扰流板结构设计方案

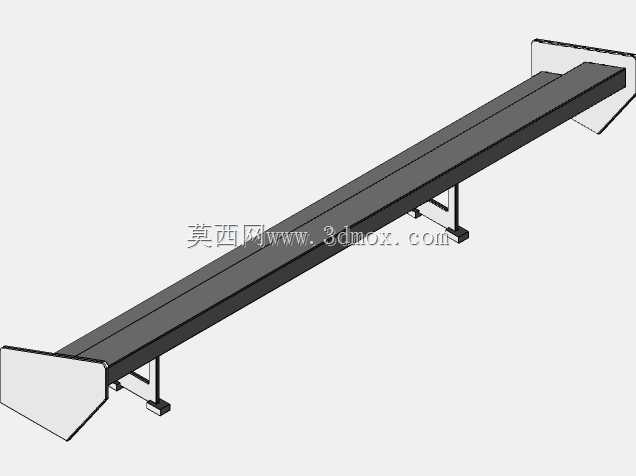

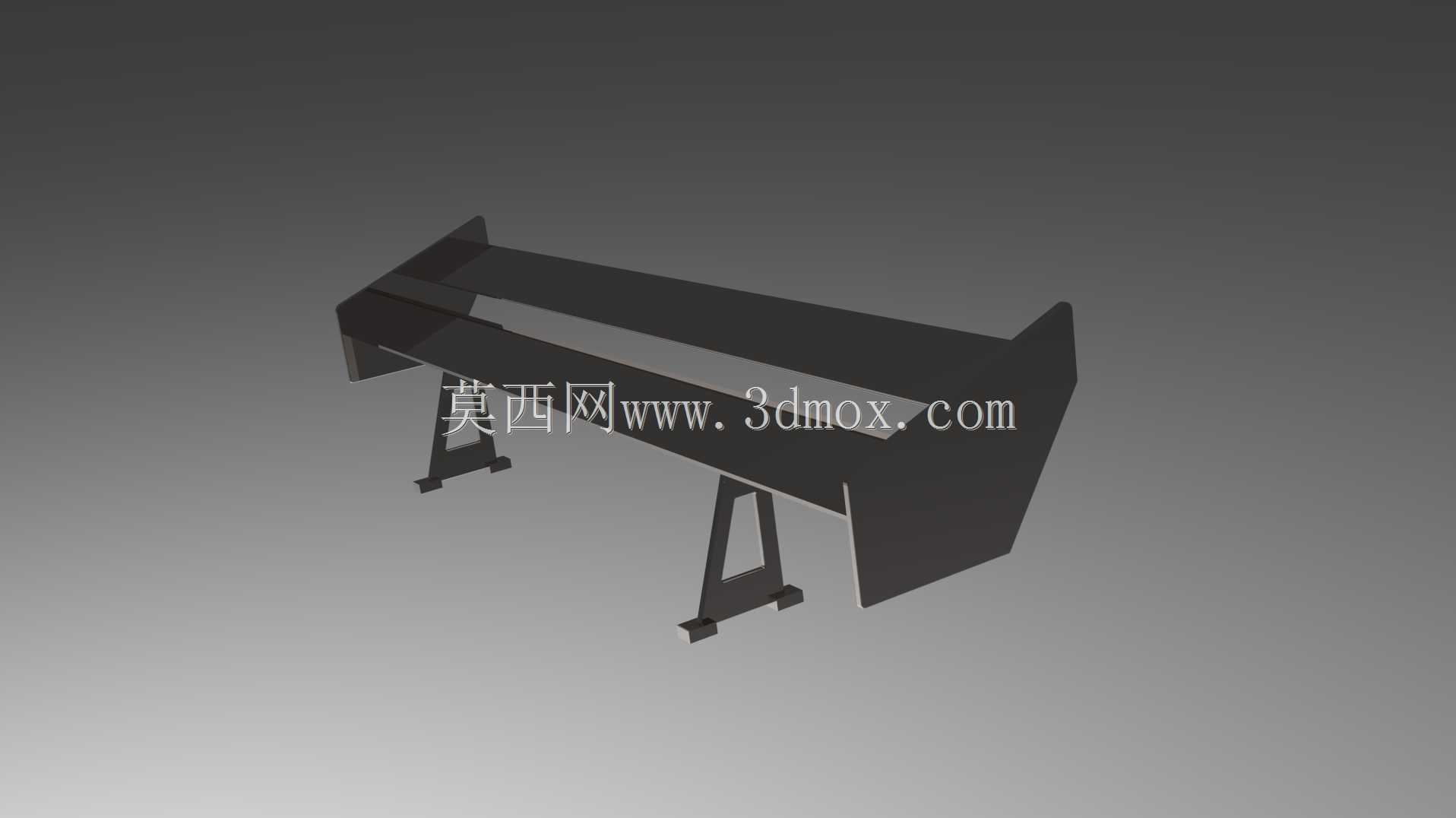

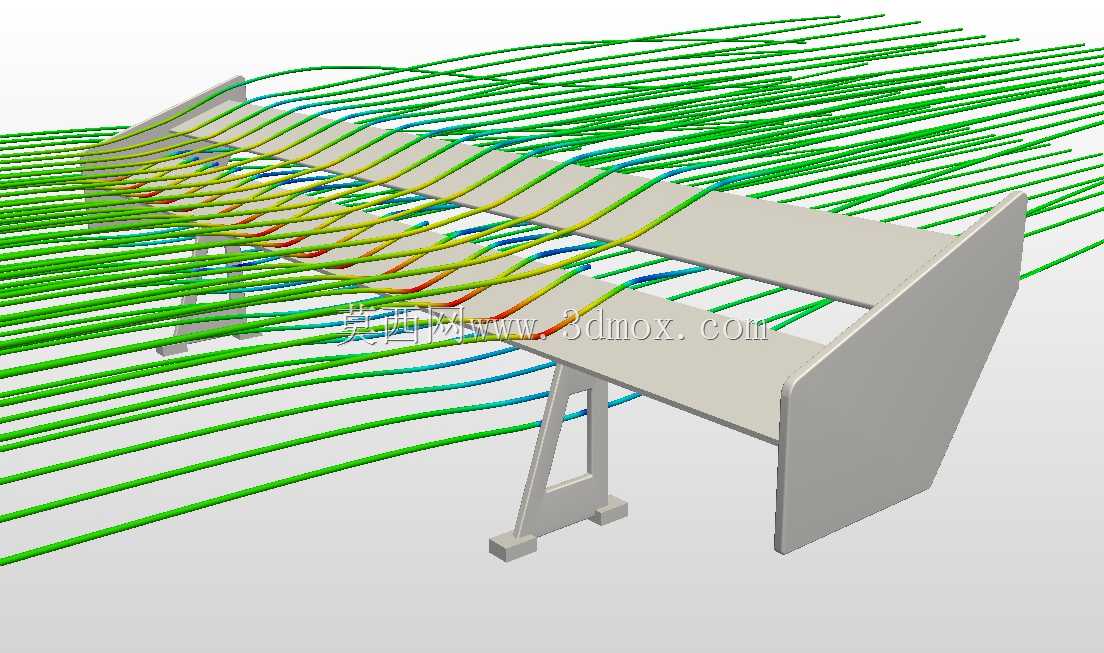

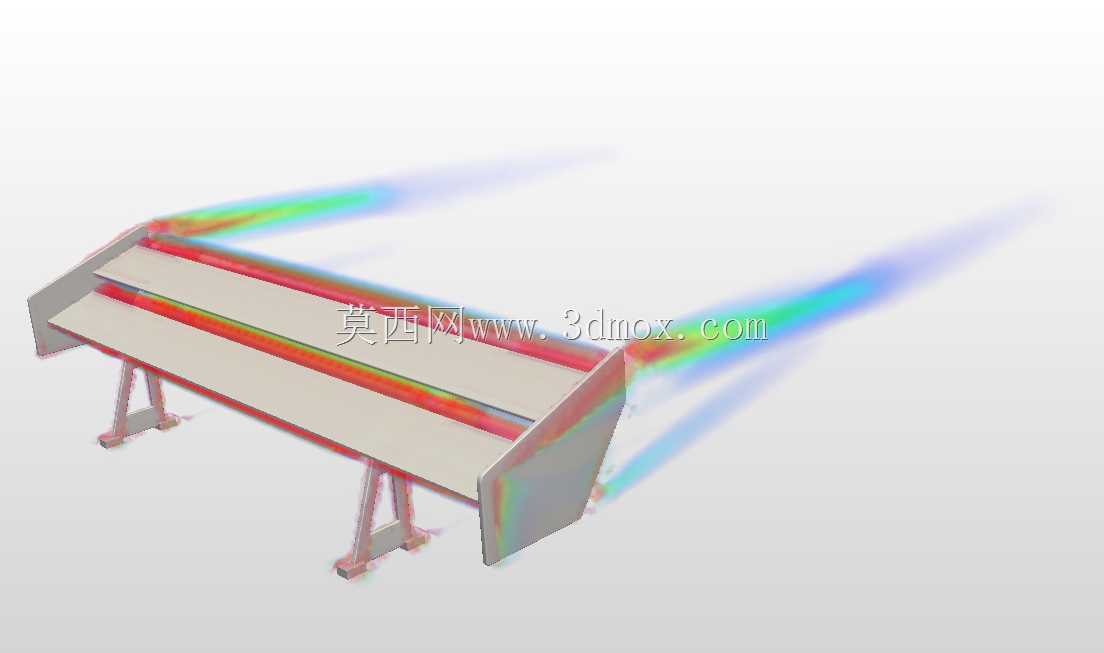

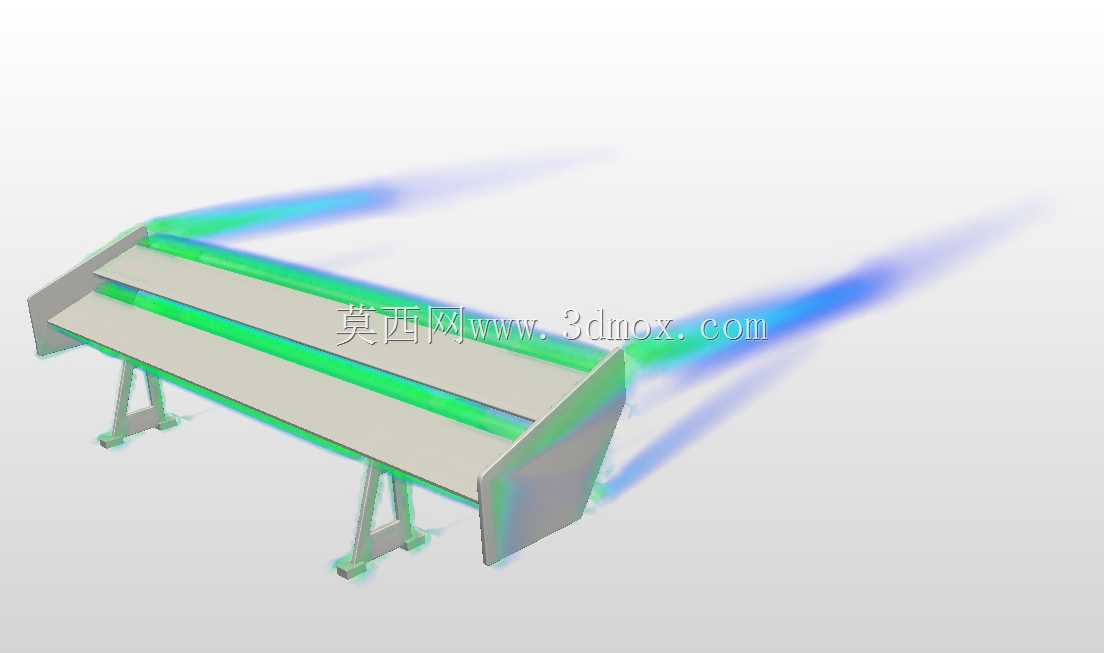

在场地赛车的空气动力学开发环节，尾部扰流结构是直接影响整车下压力输出、高速行驶稳定性的核心部件，本次设计的扰流结构采用平直主翼搭配双侧端板的构型，主要用于铺装赛道竞速场景下的车尾气流梳理。从实际装车的边界条件来看，该扰流板的安装依托两组三角支撑结构固定于车尾尾部安装平面，支撑脚的开孔位置预留了通用的螺栓安装间距，可适配多数钢管车架以及改装量产车的尾部安装点，主翼板的横向宽度控制在不超出车身两侧轮距外沿的范围内，避免过宽的翼面在弯道会车、进站停靠时发生剐蹭，翼面的纵向弦长经过多轮CFD迭代调整，在保证足够气流作用面积的同时，不会过度遮挡车尾散热组件的迎风通路。设计过程中优先考虑了翼面的气流引导效率，主翼板采用小角度迎角设置，避免过大迎角带来的气流提前分离问题，双侧端板的作用是阻隔翼面上下的气流串扰，减少翼尖涡流带来的诱导阻力，端板的下缘做了斜切处理，能够引导从车身侧面流过的紊乱气流平顺汇入尾流区，降低车尾的湍流拖拽效应。从功能特性来看，该结构在高速行驶时，能够让翼面上方的气流流速低于下方流速，从而形成指向车尾安装面的下压力，将后轮牢牢压在赛道表面，提升弯道中后轮的抓地极限，同时规整的尾流结构能够减少车尾的乱流拖拽，直道上可以降低整车的空气阻力系数。建模过程中特意简化了非关键的安装倒角、装饰结构，保留了核心的翼面型面、支撑结构、端板构型，既可以直接用于空气动力学仿真的网格划分，也可以作为后续细化结构设计、开模加工的基础数模，支撑结构采用三角构型是为了在轻量化的前提下保证足够的结构刚度，避免高速下翼面发生震颤影响气流稳定性，翼面与支撑的连接位置预留了角度调节的冗余空间，可根据不同赛道的下压力需求调整翼面迎角，适配高下压力低速赛道、低阻力高速赛道的不同调校需求。
